家禽冷却塔用钢与不锈钢管式热交换装置

　　在家禽屠宰加工的工业冷却环节，冷却塔的换热效率直接决定整条预处理线的运行稳定性，这类适配家禽工业冷却塔的热交换装置，核心作用是完成高温气态介质与冷却侧的热量传递，将130℃的工艺气体转化为80℃的蒸汽，匹配生产线的热回收与介质循环需求。从结构设计逻辑来看，主体采用钢材质作为外部承压框架，核心换热单元选用无缝不锈钢管排布，这种材质组合一方面依托钢材的结构强度保障设备在冷却塔高湿、带轻微腐蚀的运行环境下的框架刚性，另一方面借助无缝不锈钢管的内壁光滑度、耐腐蚀性，避免长期接触水汽、工艺带杂介质出现的结垢、穿孔问题，减少运维阶段的拆检频次。

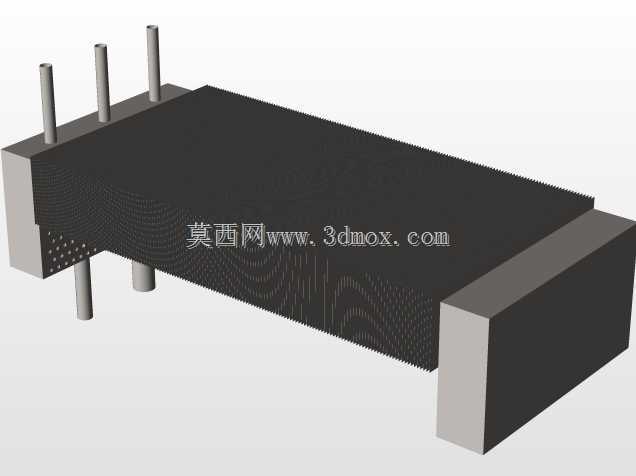

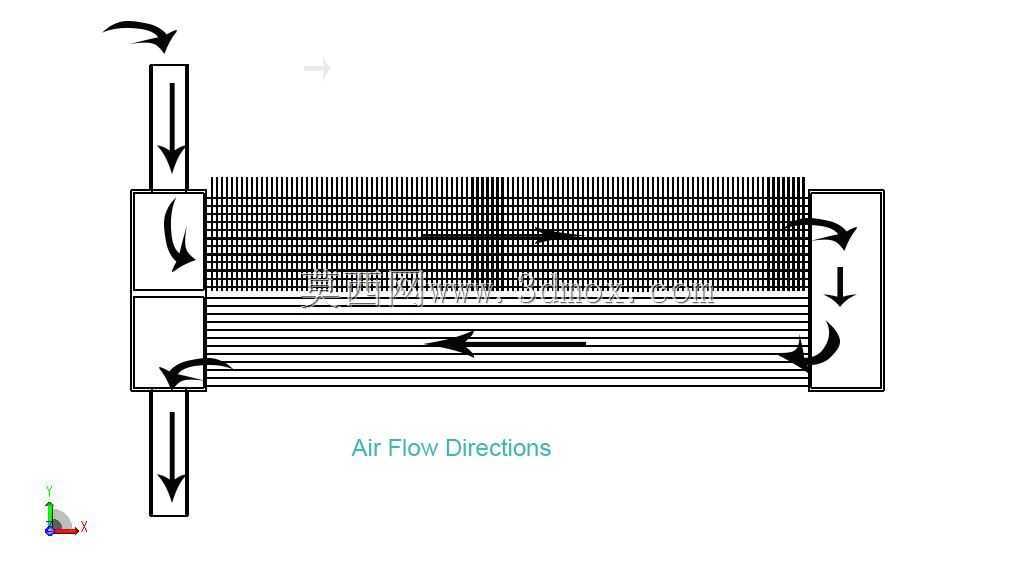

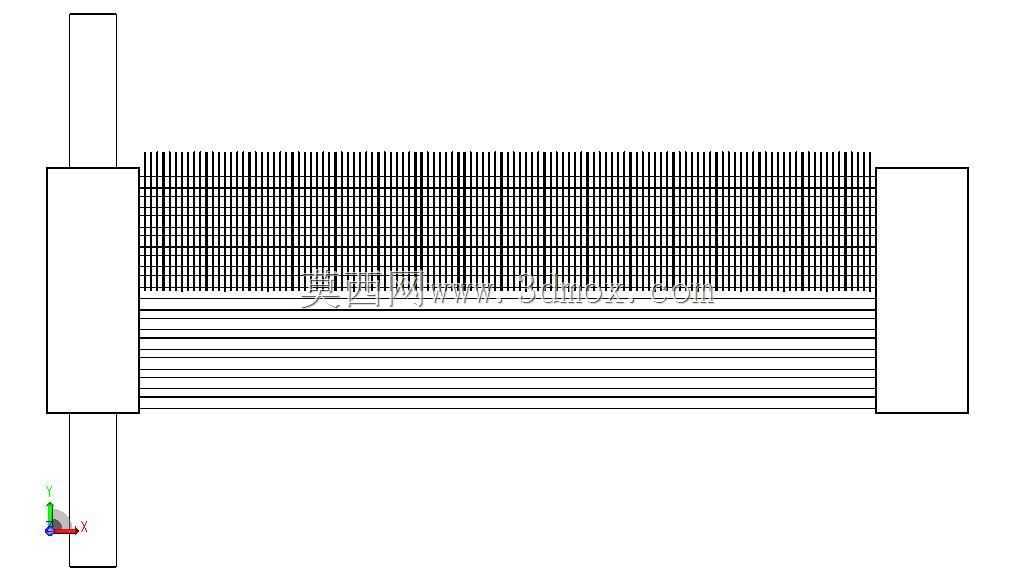

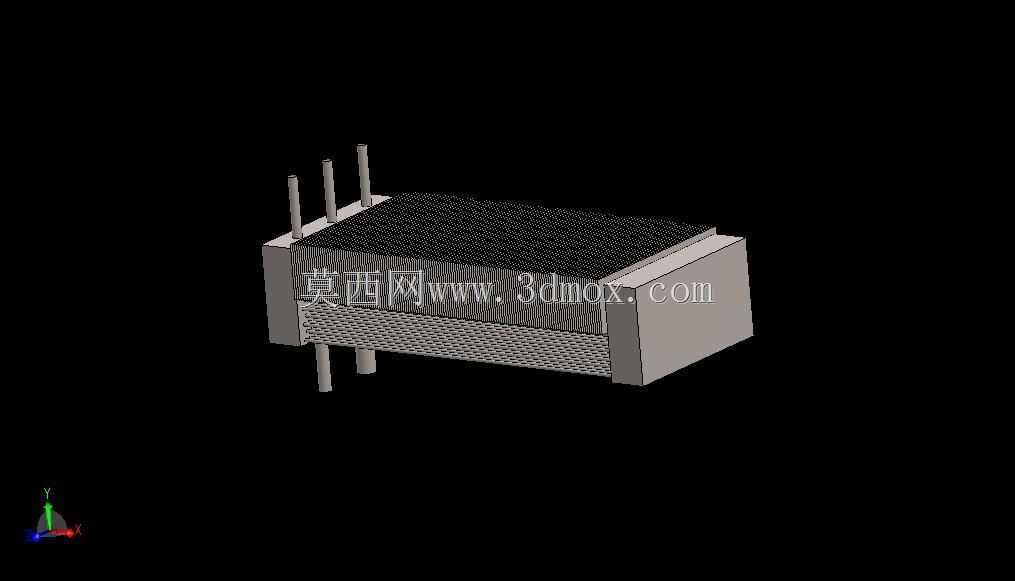

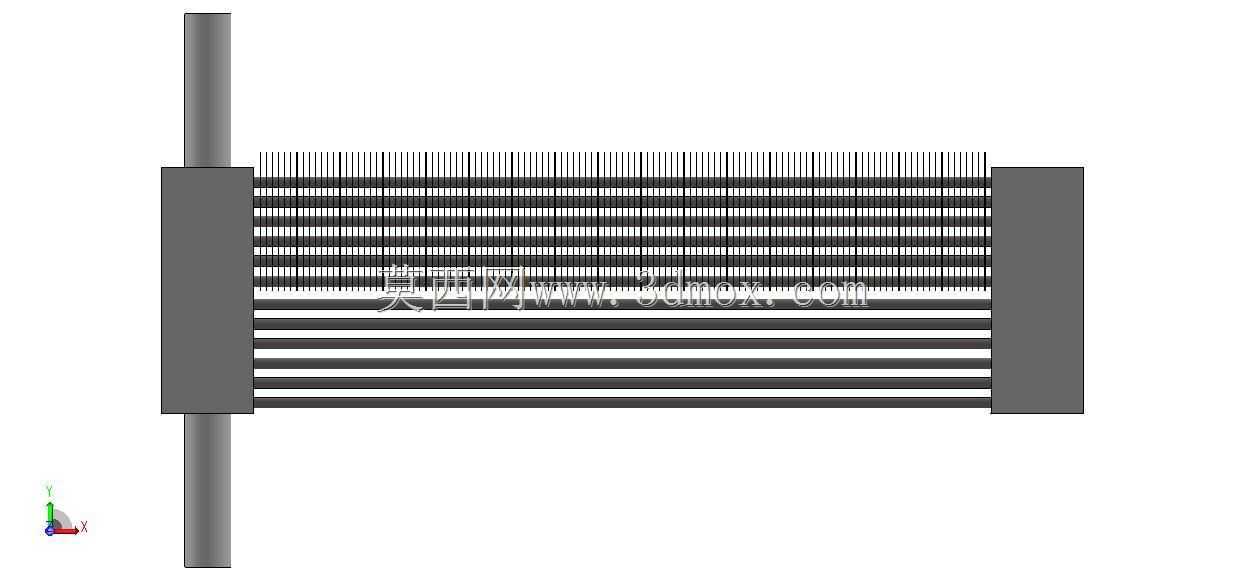

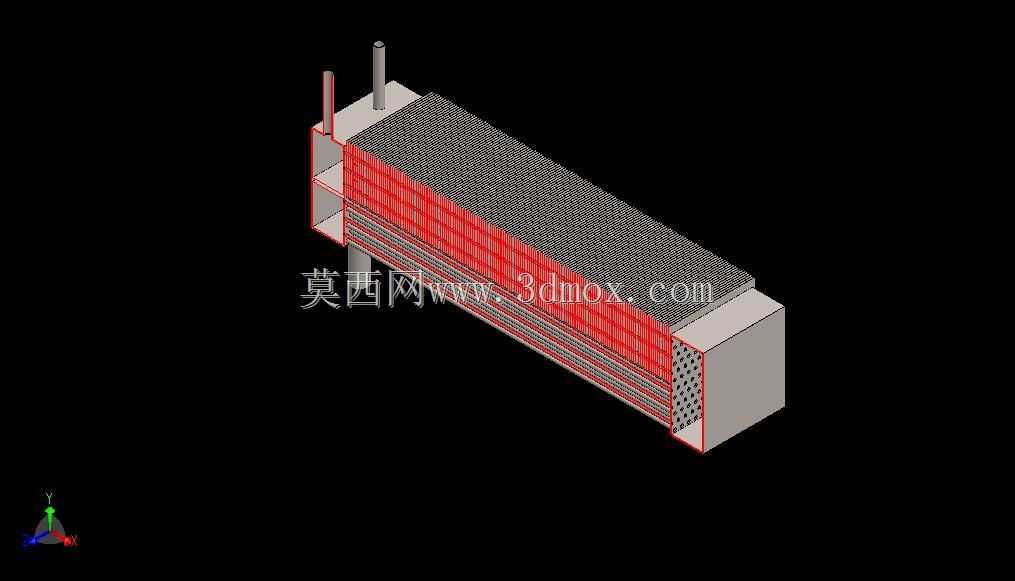

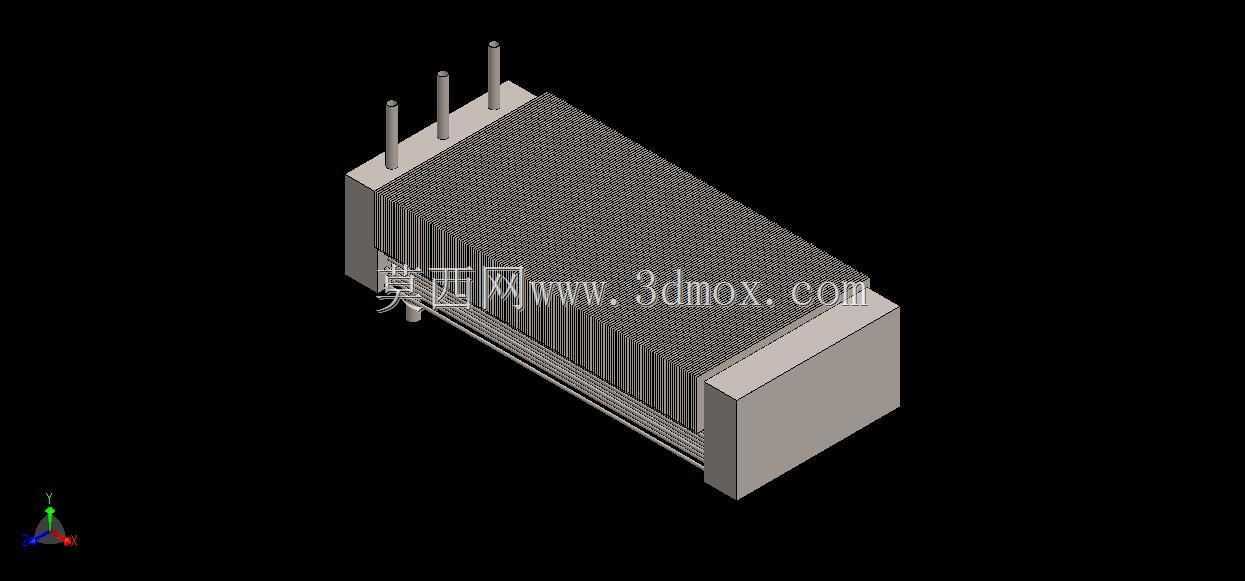

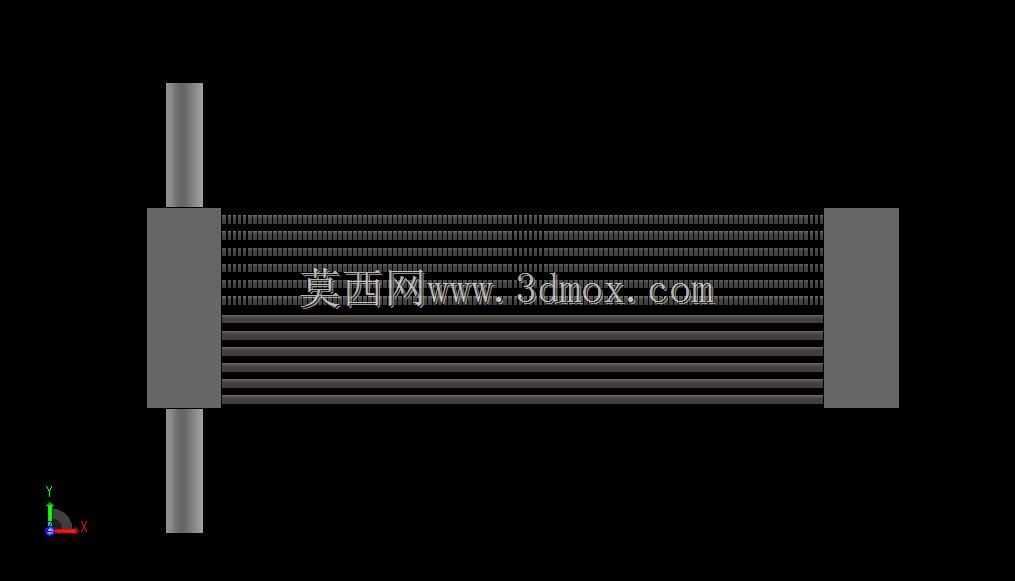

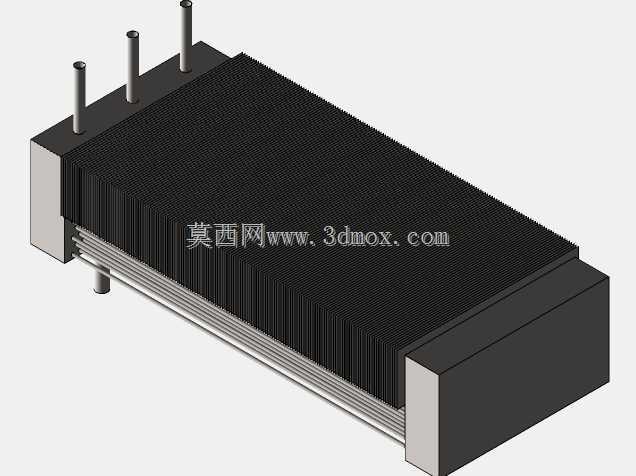

　　设计阶段首先要匹配冷却塔的安装边界，设备整体采用长方体模块化结构，顶部预留的多根接口管分别对应高温气体进气、冷却介质进出、冷凝蒸汽排出的管路对接，接口的伸出长度、排布间距完全适配冷却塔内部的预留安装位，不需要现场额外做管路改道切割，安装时只需将设备整体嵌入冷却塔的换热段预留腔室，对接法兰完成密封即可完成装配，大幅缩短现场施工的停机窗口期。核心换热区的管束采用错层密集排布结构，在有限的腔体空间内最大化换热接触面积，气流从设备一端进入后，会在管束间的导流结构作用下均匀扫过每根不锈钢管的外壁，避免出现局部气流短路导致的换热效率折损，管束与外部钢框架的连接采用胀接加密封焊的双重固定方式，既保障不同材质热胀冷缩时的连接强度，也杜绝冷热介质串腔的泄漏风险。

　　从实际运行的工况适配性来看，设备的钢质外壳做了钝化防锈处理，适配冷却塔内部长期高湿度、带少量禽类加工残留杂质的空气环境，不会因为长期凝露出现外壳锈蚀脱落污染冷却介质的问题。无缝不锈钢管的壁厚选型经过换热效率与承压能力的双重校核，既不会因为管壁过厚增加热阻降低换热效率，也不会因为管壁过薄在130℃气体的长期冲刷、压力波动下出现爆管故障。设备底部预留的支撑脚结构，可直接搭在冷却塔内部的支撑横梁上，不需要额外做焊接固定，后期检修时可以整体抽出完成管束清灰、密封件更换，不需要拆解冷却塔的主体结构。

　　在功能实现层面，该热交换装置不需要额外配置外部动力组件，完全依托介质自身的压力差完成流动换热，运行过程无额外能耗，适配家禽加工厂24小时连续运行的生产节奏，换热后的80℃蒸汽还可以接入厂区的余热回收系统，用于生产用水预热、车间采暖等环节，降低整条生产线的综合能耗。设计时也充分考虑了运维的便利性，设备的外部框架没有设置复杂的异形结构，所有棱角处都做了圆弧过渡处理，避免安装、检修过程中出现磕碰划伤，管束的排布间距预留了高压水枪冲洗的操作空间，定期清理管束表面附着的绒毛、灰尘等杂质时，不需要完全拆解设备即可完成作业，大幅降低运维的人工成本。
