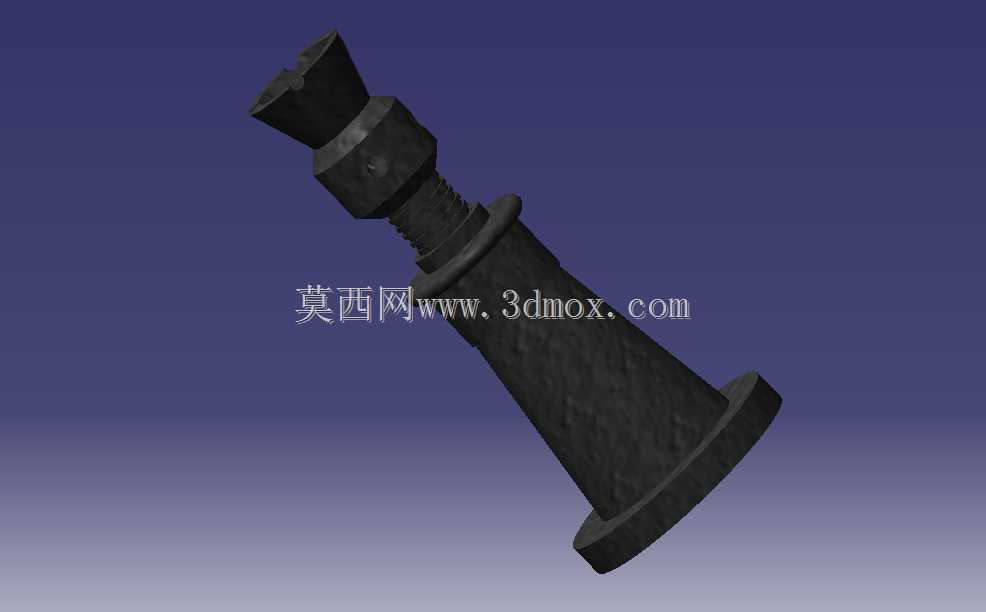

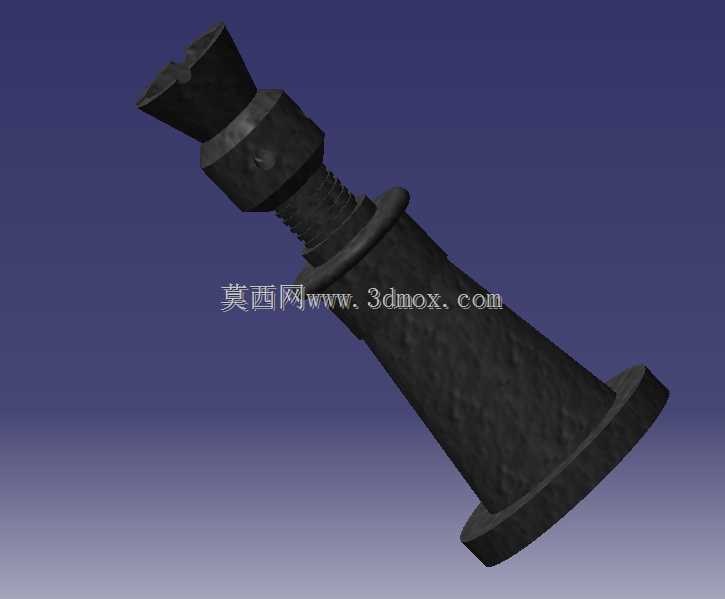

在汽修维保、小型设备安装、重型构件临时调平的作业场景里,这类螺旋顶升结构的使用频次远高于同吨位的液压类顶升工具,核心原因在于其结构完全依靠机械螺纹副锁止,不存在液压密封件老化泄压、低温环境油液黏度变化导致顶升力衰减的问题,哪怕在无电源、野外露天的作业环境下,只要配套操作杆就能完成额定载荷内的顶升作业,长期静置支撑也不会出现载荷回落的安全隐患。从结构设计逻辑来看,整个装置的传力路径完全沿中心轴线布置,底部的圆盘形底座直接承接上部全部载荷,底座下表面做了平整的贴合面设计,作业时需要放置在硬度足够的硬质支撑面上,避免局部压强过大导致底座下陷,底座与锥形主体外壳采用一体式的承力结构,没有额外的连接焊缝或者螺栓紧固点,
从根源上避免了连接部位受交变载荷出现断裂的风险。主体外壳的锥形过渡结构不是单纯的造型设计,越靠近底座位置的壳体壁厚越厚,因为顶升作业时底座位置承受的弯矩和压应力最大,向上逐渐收窄的结构既可以减少整体的材料用量,也能给内部的丝杠传动副留出足够的防护空间,避免作业过程中砂石、铁屑等杂物落到螺纹表面,造成螺纹磨损卡滞。上部的螺纹传动副采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙型强度更高,传动过程中受力更均匀,而且具备良好的自锁性能,只要顶升载荷在额定范围内,哪怕撤去操作力,丝杠也不会在载荷作用下自行回转下落,不需要额外加装锁止销或者制动结构。顶端的承力头做了V型缺口的结构设计,这个细节是针对现场作业的实际需求优化的:
当需要顶升车辆底盘的圆形纵梁、圆柱形设备构件时,V型缺口可以卡住被支撑件的圆柱面,避免顶升过程中构件出现侧滑偏移,承力头与丝杠顶端采用活动连接结构,顶升过程中丝杠回转时,承力头可以保持与被支撑面的相对静止,不会因为丝杠转动摩擦被支撑件表面,造成漆面或者构件表面的磨损。从安装边界尺寸来看,这类手动螺旋顶升装置的收缩状态整体高度较低,可以放入底盘间隙较小的车辆或者设备下方,最大顶升行程覆盖常规维保作业的高度需求,底座的直径尺寸经过优化,在保证支撑稳定性的前提下,不会因为底座过大无法放入狭窄的支撑点位,整体外径尺寸适配常规的随车工具存放空间,不需要占用过多的储物位置。在建模过程中需要重点关注几个配合面的公差设定:
丝杠与外壳内螺母的螺纹配合间隙不能过大,否则会出现顶升过程中的空程晃动,也不能过小导致低温环境下螺纹胀死无法转动;顶端承力头与丝杠的连接部位需要保留适当的转动间隙,保证承力头可以灵活转动;底座的下表面平面度需要控制在合理范围内,避免放置时出现单点受力的情况。很多新手建模时容易忽略外壳锥形段的壁厚过渡,把整个壳体做成等壁厚结构,实际生产中这种结构在大载荷顶升时很容易在底座与壳体的过渡位置出现应力集中开裂,必须按照应力分布规律做渐变壁厚处理,同时在过渡位置做圆角卸荷,减少应力集中系数。另外,外壳上部的凸缘结构是操作时的受力支点,转动丝杠时操作人员可以脚踩这个凸缘固定主体,避免整个装置跟着丝杠一起转动,这个结构的位置和宽度也需要符合人体工程学,脚踩时不会与转动的操作部位发生干涉。这类装置的功能特性决定了它不需要复杂的辅助系统,完全依靠纯机械结构就能完成所有作业动作,日常维护只需要定期给螺纹副涂抹润滑脂,清理表面的杂物即可,不需要像液压千斤顶那样定期更换密封件、补充液压油,在对可靠性要求高、维护条件差的作业场景下,这种结构的适配性更强。在做三维装配验证时,需要模拟全行程的顶升动作,检查丝杠伸出到最大行程时,螺纹副的啮合长度是否满足承力要求,避免出现丝杠脱出的风险,同时要检查最大伸出状态下整个装置的重心是否落在底座的支撑范围内,避免顶升过高时出现失稳倾覆。
