手动SMT锡膏印刷作业工装设备结构

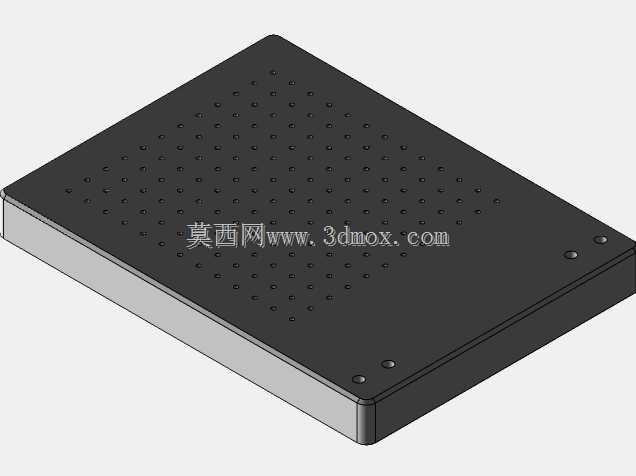

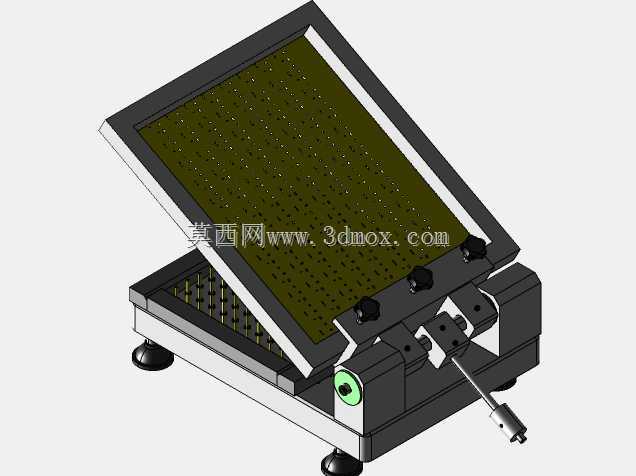

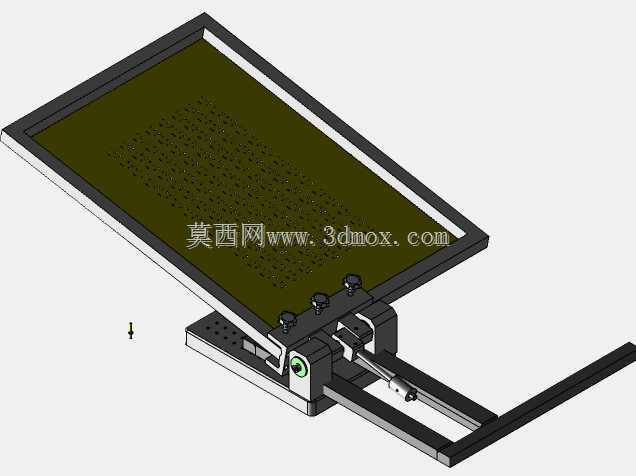

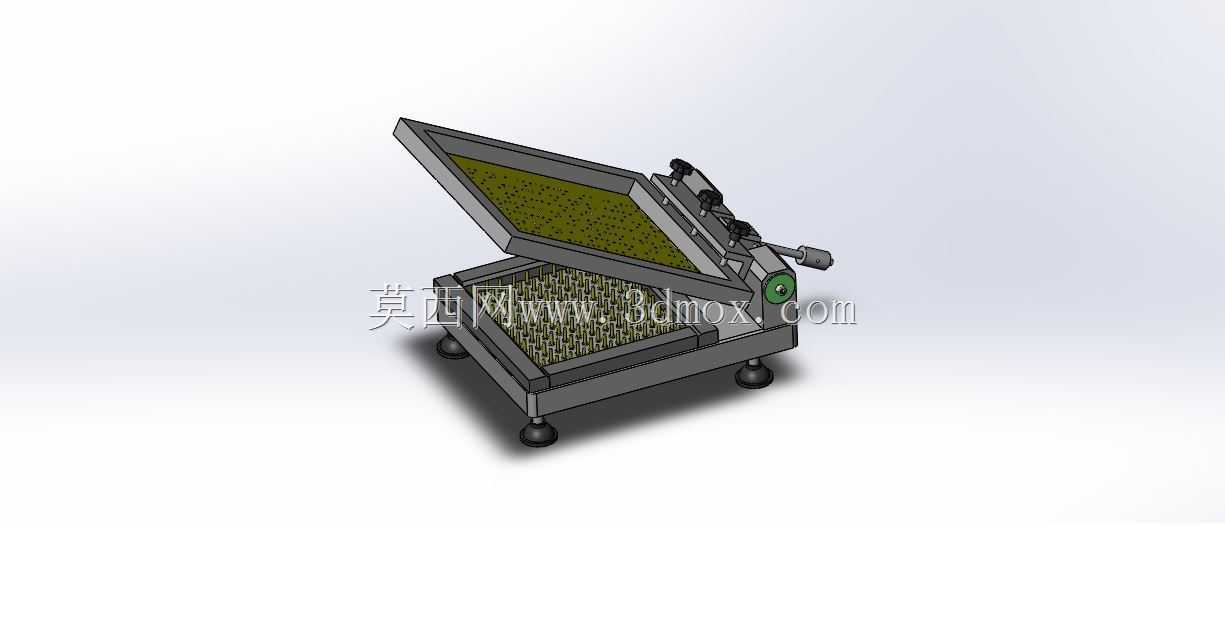

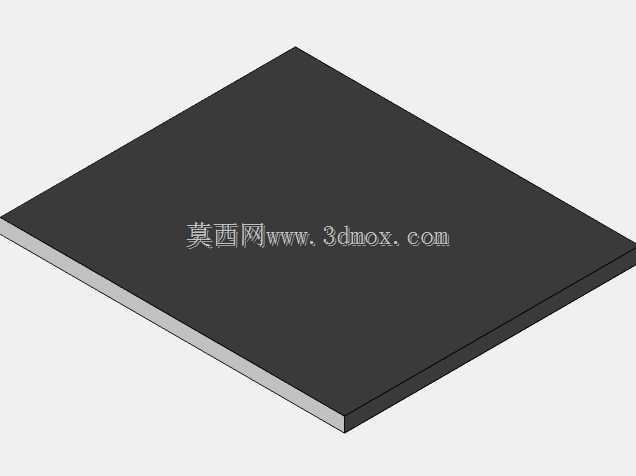

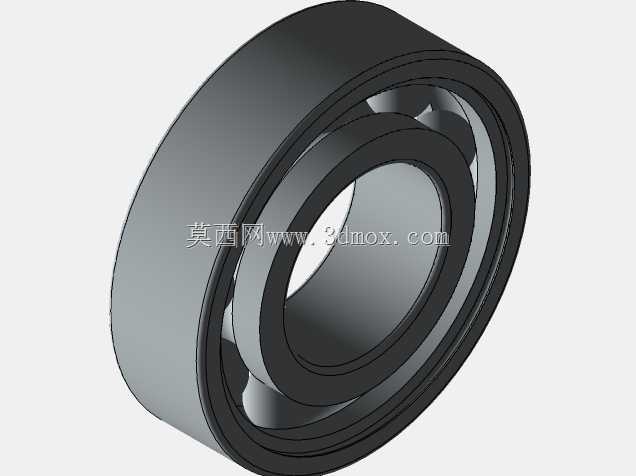

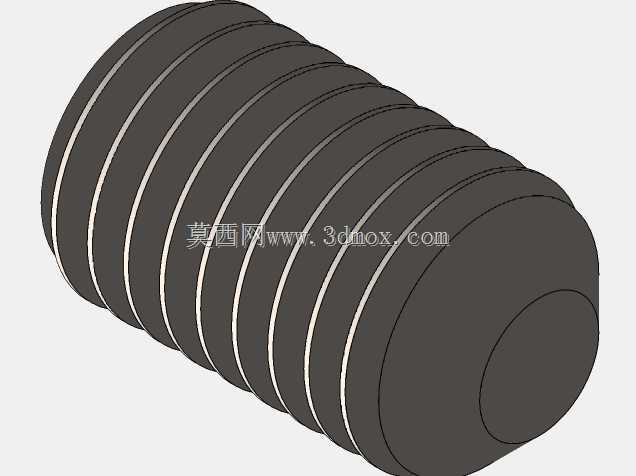

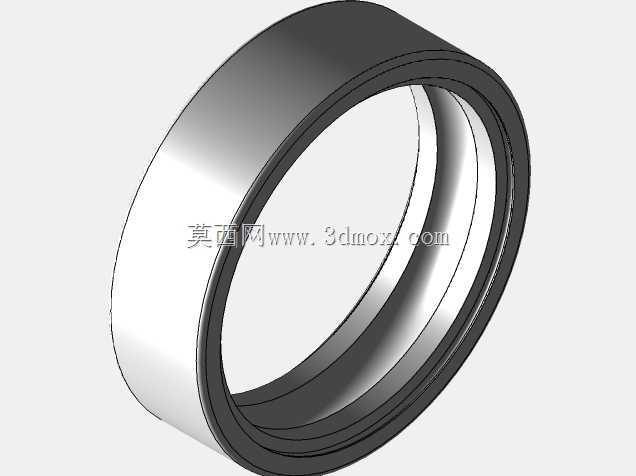

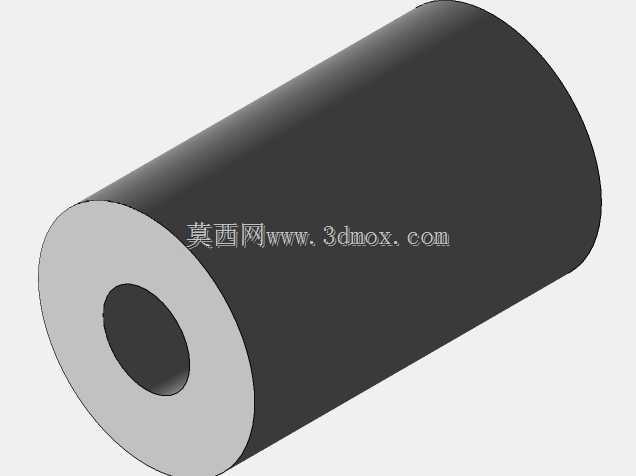

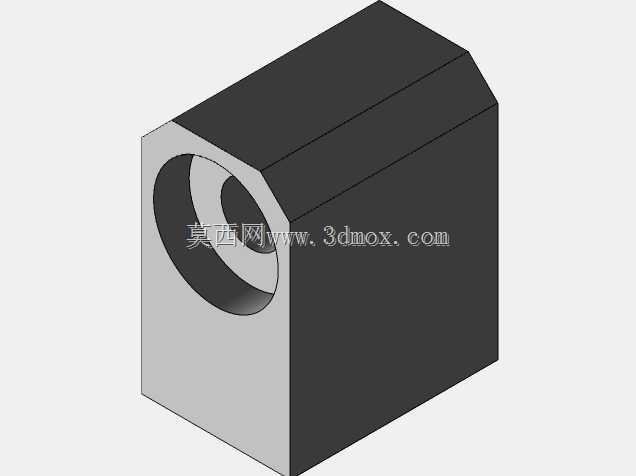

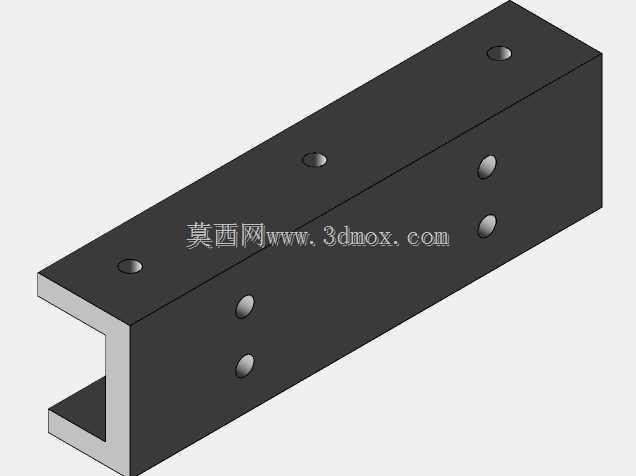

　　在小批量电子试制、研发打样以及多品种小批量PCBA加工场景中，全自动锡膏印刷机的换线调试成本高、设备占地大，难以适配灵活多变的小批量生产需求，这类手动锡膏印刷工装就成为产线里不可或缺的作业载体。区别于全自动印刷设备的复杂传动与视觉对位结构，这款工装的核心设计逻辑是在保证印刷精度可控的前提下，尽可能简化操作流程、压缩设备占地空间，让作业人员无需经过长时间设备操作培训，就能快速完成钢网与PCB板的对位、锡膏刮印全流程作业。从结构布局来看，设备采用上下翻盖式的开合结构，下平台作为PCB承载基准，加工时预留了不同厚度PCB的放置容差，平台表面做了防滑与定位销安装位，可根据不同尺寸的PCB板快速更换定位治具，

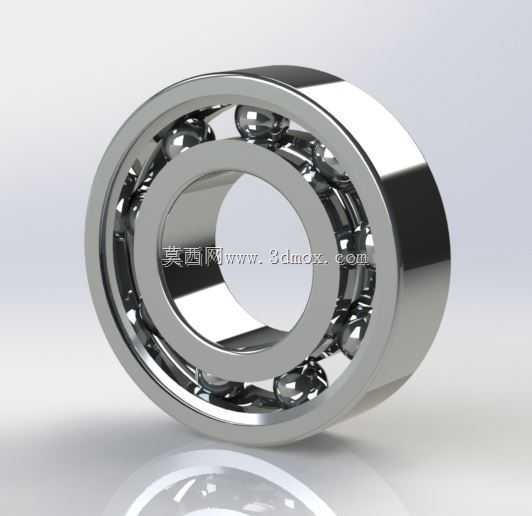

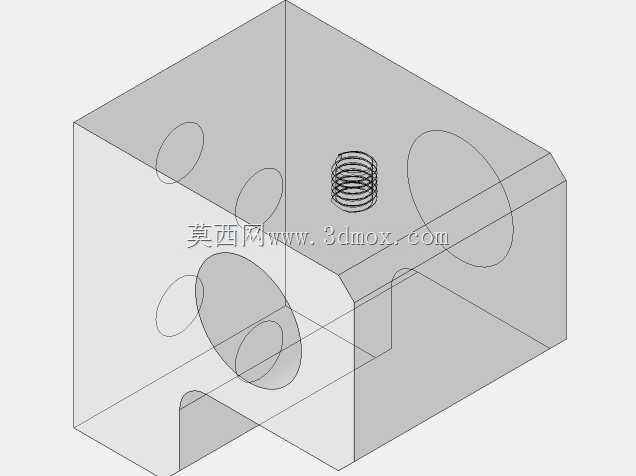

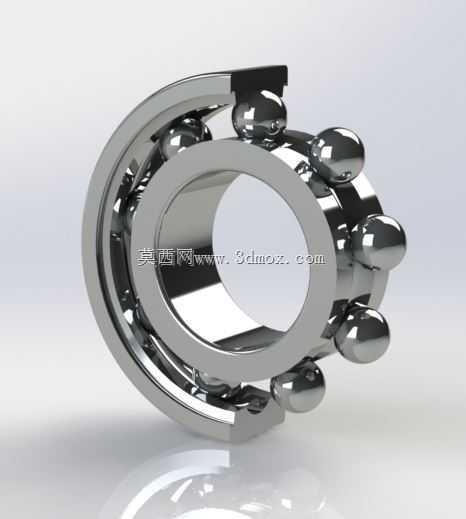

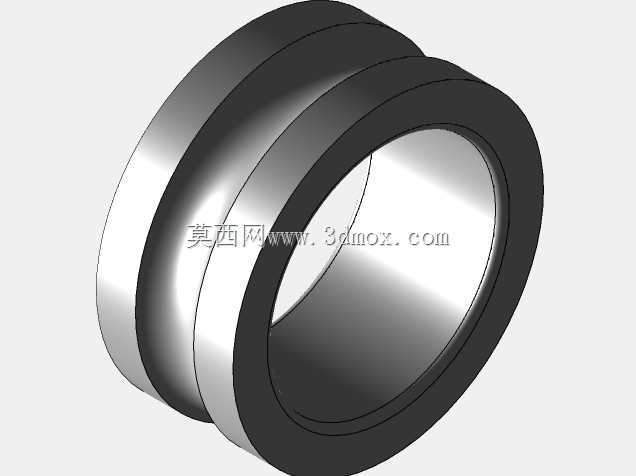

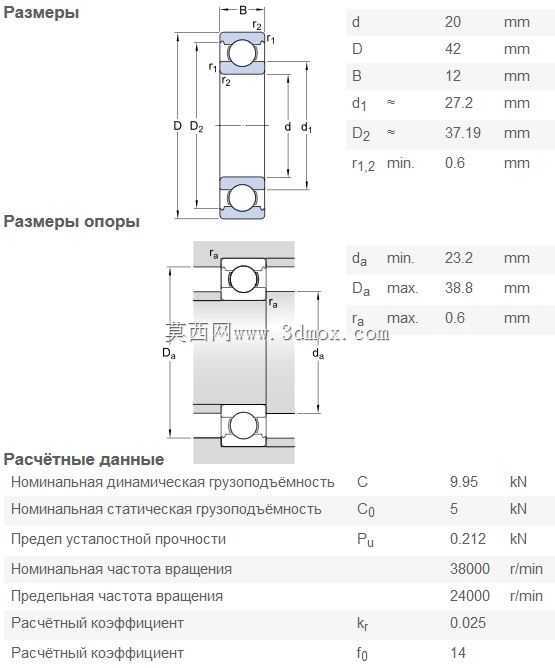

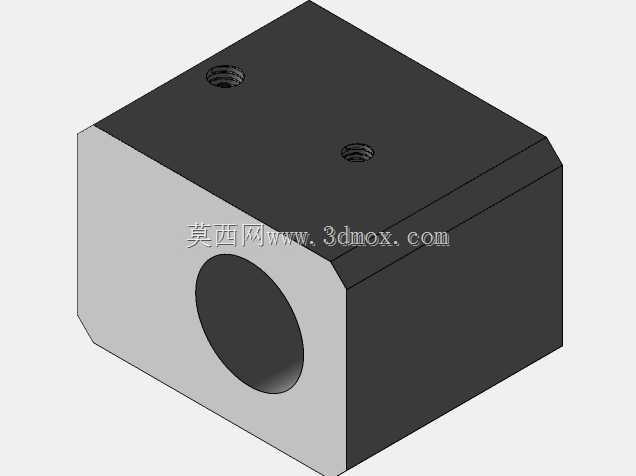

　　适配从最小的电源模块板到常规尺寸的工控主板的印刷需求，平台的平面度控制在0.02mm以内，避免印刷过程中因为基准面不平出现锡膏厚度不均、漏印等不良。上翻盖框架用于固定SMT钢网，框架侧边设置了快速锁紧结构，钢网安装时不需要复杂的螺丝紧固，扳动锁紧压块就能完成钢网的张紧固定，张紧度可通过侧边的微调旋钮调整，避免钢网松弛导致的印刷偏移。翻盖与底座之间的铰接结构做了阻尼限位设计，翻开角度可在0到90度之间任意位置悬停，方便作业人员在钢网翻开状态下放置、取下PCB板，也能避免翻盖突然回落砸伤工件或者操作人员。设备的印刷刮臂部分做了直线导向设计，刮刀片安装座可适配不同硬度的聚氨酯刮刀或者金属刮刀，刮刀的下压压力可通过端部的调节旋钮手动调整，

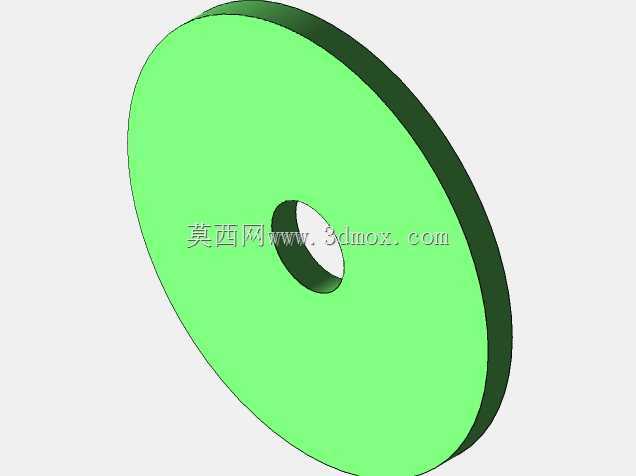

　　作业时推动刮臂沿导向杆匀速移动，就能将钢网网孔内的锡膏均匀漏印到PCB的焊盘上，刮臂的行程做了限位设计，两端的缓冲块能避免刮刀移动超程剐蹭钢网边缘。设备底部配置了四个可调高度的橡胶支撑脚，可根据作业台面的平整度调整四个脚的高度，保证整个印刷平台处于水平状态，橡胶材质的脚垫还能起到防滑减震的作用，避免印刷过程中设备移位影响印刷精度。侧边设置的对位微调结构，可在钢网盖合后对钢网的X、Y方向位置以及旋转角度做微米级微调，配合钢网与PCB上的对位Mark点，能快速将钢网网孔与PCB焊盘精准对齐，对位精度可控制在0.05mm以内，满足0402甚至更小封装元器件的锡膏印刷要求。从安装边界来看，这款工装整体外形尺寸紧凑，不需要外接气源、电源，

　　可直接放置在常规的防静电作业台面上使用，不需要额外预留设备安装空间，也不需要配套的上下板接驳结构，非常适合放在研发实验室、小批量试制产线、维修返工工位使用。在实际使用过程中，这类工装的维护成本极低，日常只需要定期清洁导向杆上的锡膏残留、给铰接部位加注少量润滑脂，就能长期保持稳定的作业精度，相比全自动印刷设备，它的投入成本极低，换产时只需要更换对应的钢网和PCB定位块，几分钟就能完成不同产品的切换，完全适配多品种小批量生产的柔性需求。设计过程中还充分考虑了锡膏作业的清洁需求，整个设备的外露结构件都采用了不易粘锡的表面处理，印刷平台周边做了挡边结构，能避免刮印过程中多余的锡膏溢出台面污染作业环境，多余的锡膏可在印刷完成后统一收集回收，减少锡膏的浪费。翻盖的开合力度经过配重优化，单手握持就能完成开合操作，作业人员长时间操作也不容易产生疲劳，刮臂的握持部位做了防滑处理，推动刮刀时能更好地控制移动速度与下压力度，保证不同批次印刷的锡膏厚度一致性。
