CSMIOIP控制器JOG扩展模块结构设计

　　在数控加工、运动控制类设备的现场调试与日常操作场景里，JOG手动进给功能是操作人员完成工件找正、轴点动微调、工位步进校验的核心操作通道，这款CSMIO/IP控制器配套的JOG扩展模块，正是为了补足基础控制器本体的手动操作接入能力而设计的配套组件。从实际产线应用来看，不少中小型数控专机、定制化运动控制设备在选型时，会优先选用集成度较高的CSMIO/IP系列控制器作为核心控制单元，但这类控制器本体往往预留的手动操作接口数量有限，当设备需要外接手持操作单元、额外的点动触发按钮、多档位进给倍率切换组件时，就需要通过这类扩展模块完成信号的中转与适配，不用额外占用控制器本体的高速IO通道，也能避免现场布线时多组信号混接带来的干扰问题。

　　从结构设计的角度拆解这款模块，整体采用了工业场景常用的分体式盒体结构，下半部分为压铸成型的金属壳体基座，上半部分为功能面板与电路安装腔的组合结构，这种结构一方面能利用金属基座的刚性保证模块在电控柜内安装时的抗形变能力，另一方面金属壳体也能形成连续的屏蔽层，降低车间内变频器、伺服驱动器工作时产生的电磁辐射对模块内部信号采集电路的干扰。模块面板上的接口布局完全按照现场接线的操作逻辑排布：左侧的大尺寸DB类并行接口用于连接手持脉冲发生器这类多针脚的手动操作单元，接口旁预留了固定螺丝孔位，能保证接线后连接器不会因为设备运行的震动出现松脱；两组蓝色的圆形重载连接器分别用于轴选信号、倍率信号的外接输入，这类连接器的锁紧结构能在频繁插拔的场景下保持连接可靠性；右侧的绿色接线端子排用于连接24V供电、公共端、急停联锁信号这类需要硬接线的安全回路，端子采用螺钉压接的方式，适配多股软线与单股硬线的接线需求，不用额外焊接插针就能完成现场接线。

　　模块的安装边界设计充分考虑了电控柜内的常规安装空间，整体外形为规整的长方体结构，没有向外突出的异形结构，安装孔位预留于壳体底部的两侧，支持标准DIN导轨卡扣安装与螺钉直接固定两种方式，安装时左右两侧需要预留至少15mm的散热与接线空间，上下方向预留30mm的走线空间，就能满足模块长期工作的散热需求与接线操作空间。面板上的两个数显窗口分别用于显示当前选中的轴号与进给倍率档位，窗口采用嵌入式安装，与面板表面齐平，不会因为现场的磕碰造成显示屏损坏，窗口旁的状态指示灯能直接反馈模块的供电状态、信号通讯状态，操作人员在电控柜旁就能快速判断模块的工作状态，不用拆开柜门排查线路。

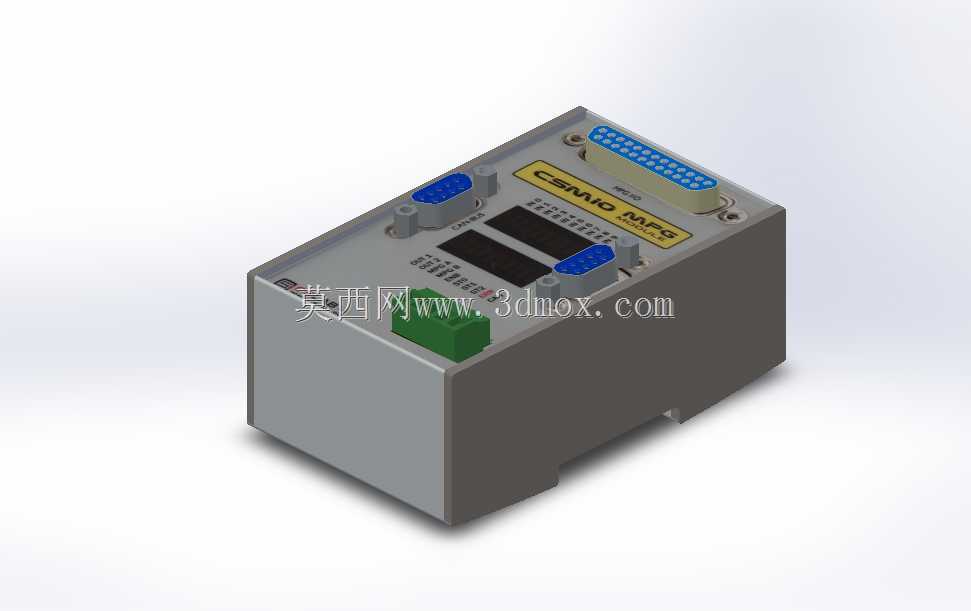

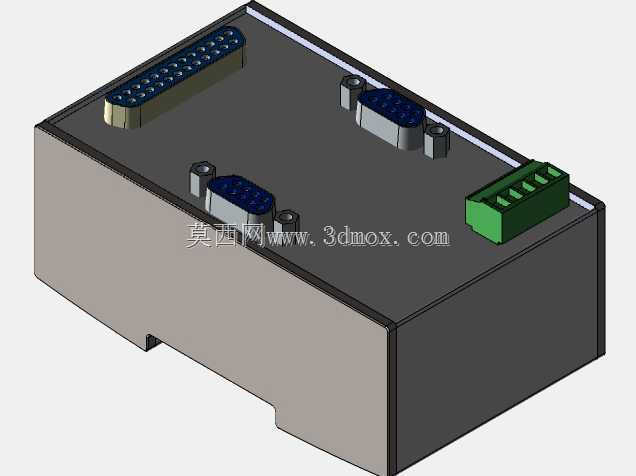

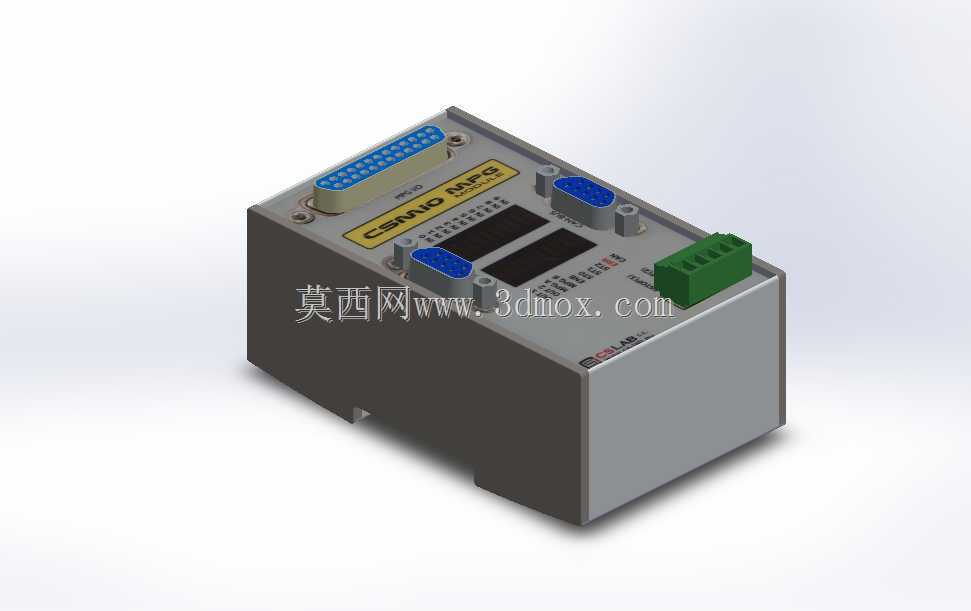

　　在设计细节上，模块内部的电路板安装位预留了足够的爬电距离，强电供电回路与信号采集回路之间设置了隔离槽，能避免接线时误接强电造成整个控制回路的损坏；壳体的拼接处预留了密封胶条的安装槽，在多粉尘、少量切削液飞溅的车间环境下，能阻挡粉尘与液滴进入模块内部，延长模块的使用寿命。这款扩展模块的连接器选型全部采用工业级通用型号，现场维护时如果出现连接器损坏，不用定制专用配件，直接采购标准工业连接器就能完成替换，降低了设备的后期维护成本。从三维建模的角度来看，这款模块的所有接口位置、安装孔位、外形尺寸都严格按照实物的装配公差进行绘制，建模时对壳体的拔模角度、连接器的安装凸台、接线端子的压线空间都做了1:1的还原，在做电控柜的三维布局设计时，可以直接将这个模型导入装配体，提前校验模块与周边断路器、接触器、走线槽的空间干涉问题，也能提前规划接线的弯曲半径，避免现场安装时出现空间不足需要重新调整柜内布局的问题。在做设备的虚拟调试时，也可以基于这个模型的接口定义，提前完成手动操作回路的信号映射配置，缩短现场调试的周期。
