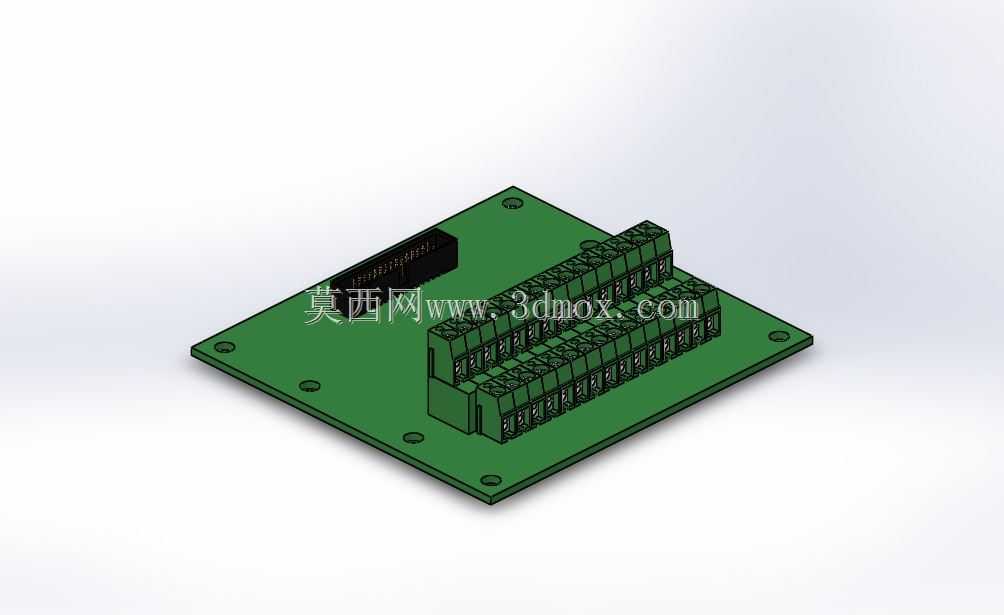

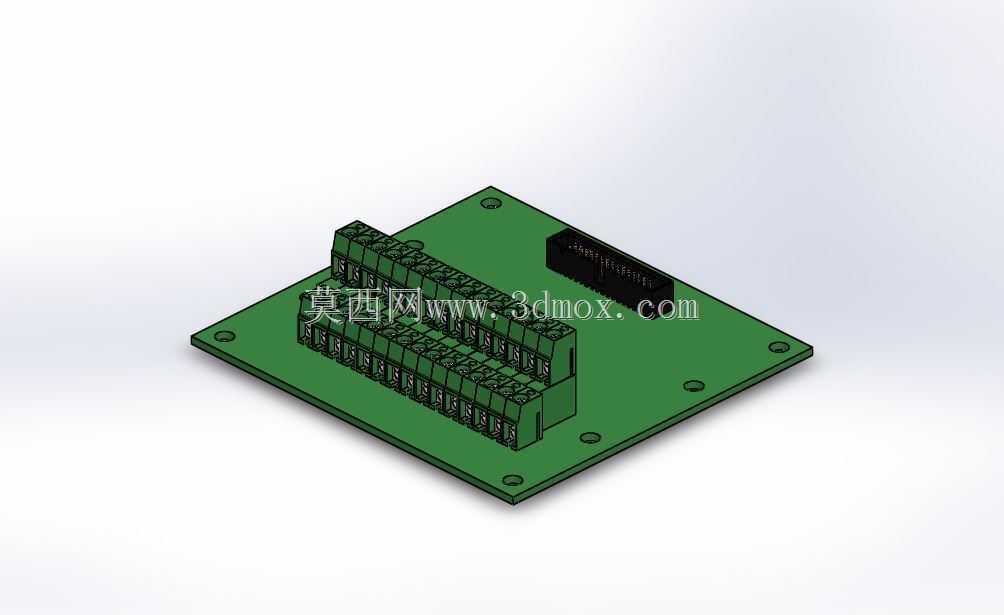

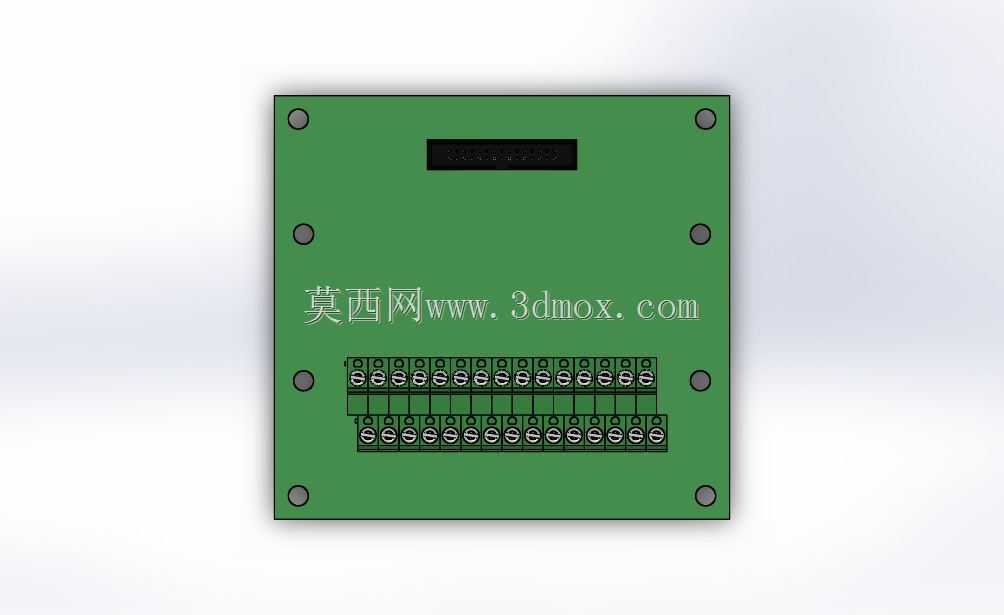

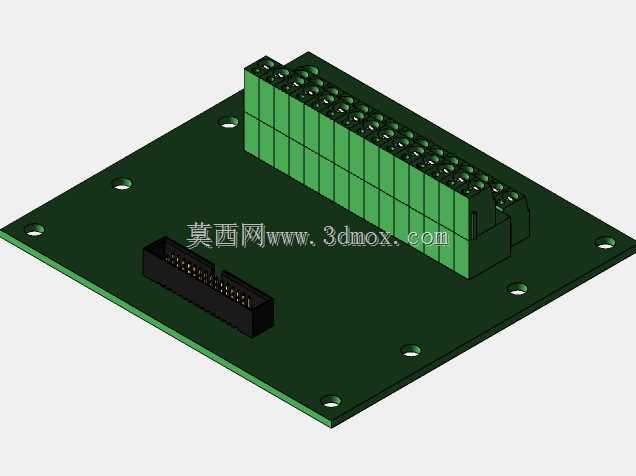

IDC30接口螺丝接线转接PCB板结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462571
  • IDC30接口螺丝接线转接PCB板结构
  • IDC30接口螺丝接线转接PCB板结构
  • IDC30接口螺丝接线转接PCB板结构
  • IDC30接口螺丝接线转接PCB板结构

  在CNC设备操作面板的信号链路搭建场景里,这类IDC30接口螺丝接线转接板承担着信号中转的核心作用,很多设备原厂的MiniPac控制板采用IDC30排线接口输出信号,而面板上的各类开关、按钮、指示灯多采用单芯导线螺丝压接的接线方式,两种接线形式无法直接匹配,若直接飞线连接不仅布线杂乱,后期维护排查故障难度极大,还容易出现接线松脱、信号干扰的问题,这类转接板就是为解决这一现场布线痛点设计的。

  从实际使用的功能特性来看,板载的IDC30母座直接对应MiniPac板输出的30Pin排线接口,插装后即可完成控制端30路信号的引入,板上排布的两排螺丝式接线端子,每一路端子都与IDC接口的对应针脚做了等长走线连接,现场布线时只需要将面板上各个开关元件的引线剥头后压入对应端子拧紧螺丝即可,无需对排线做分线、剥线、压接冷压头等额外处理,大幅降低现场接线的工时消耗,同时螺丝压接的接线方式抗振动性能更强,适配车间设备运行时的持续振动工况,避免长期使用后出现接线松脱导致的信号中断问题。

  设计过程中首先考虑的是安装适配性,整个PCB板采用方形结构,四个角位预留了标准的沉头安装孔,孔位间距匹配常规电气安装 Din 导轨转接板的安装尺寸,也可以直接通过铜柱固定在操作面板的内部安装位上,安装孔做了沉头处理,锁紧螺丝后螺丝头不会突出板面,避免与板上的接插件产生干涉。板上的元件排布做了充分的空间预留,IDC30母座布置在板边一侧,排线插入后不会与端子排的接线操作产生空间冲突,两排端子排平行排布在板面的主体区域,每一个接线位旁都预留了丝印标识位,后期使用时可以对应针脚定义打印丝印,接线时无需反复对照图纸查找点位,降低接错线的概率。

  走线设计上充分考虑了工业场景的信号稳定性,每一路信号走线都做了等宽处理,大电流的信号回路适当加宽了走线宽度,相邻信号走线之间预留了足够的安全间距,避免高压信号串入低压信号回路产生干扰,板边做了圆角处理,避免安装时锐角划伤操作人员的手部,也防止板边毛刺刺破相邻的导线绝缘层造成短路。整个转接板的厚度采用常规工业PCB的1.6mm板厚,兼顾结构强度与成本控制,板上的接插件均采用工业级耐温元件,适配设备内部-10℃到60℃的工作温度范围,长期运行不会出现接插件塑料件老化变形、触点氧化接触不良的问题。

  从安装边界来看,整个板件的外轮廓尺寸控制在可以容纳30路接线端子与IDC座的最小范围,不会占用操作面板内部过多的安装空间,对于内部空间紧凑的小型操作面板也能顺利装入,接线端子的接线口朝向一致,现场接线时所有导线都可以从同一侧整理出线,布线完成后可以用扎带将线束统一固定,整个柜内布线整齐规范,后期维护时查找对应线路的效率大幅提升。不同于通用的万用洞洞板,这类专用转接板的走线是固定对应连接的,不需要使用者自行焊接走线,拿到成品后可以直接安装使用,避免了自行焊接时出现的虚焊、错焊、连锡短路等问题,可靠性远高于手工搭焊的转接板。在实际设备改造场景中,很多老旧CNC设备的操作面板升级、损坏替换都会用到这类转接板,不需要改动原有控制板的接口定义,也不需要更换原有面板上的开关元件,只需要加装这个转接板就能快速完成两种接线形式的匹配,大幅降低设备改造的成本与停机时间。
