IDC40螺丝接线PCB转接板结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462570

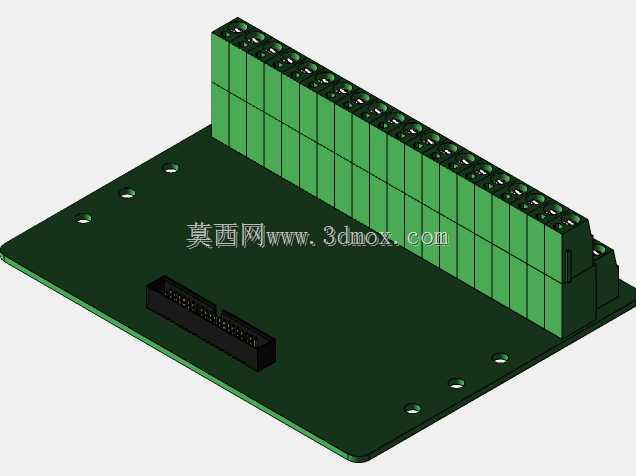

  • IDC40螺丝接线PCB转接板结构设计

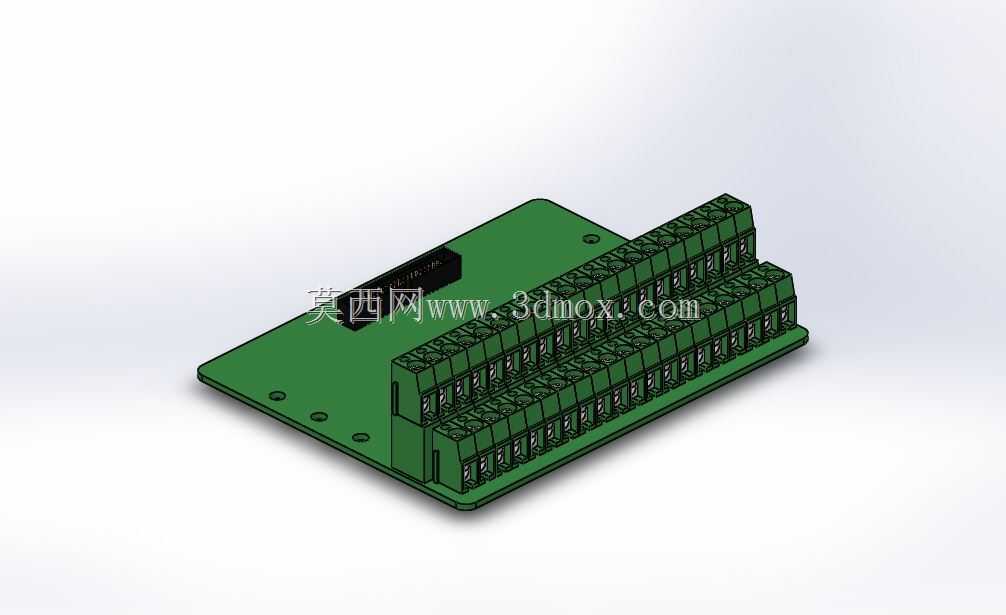

  • IDC40螺丝接线PCB转接板结构设计

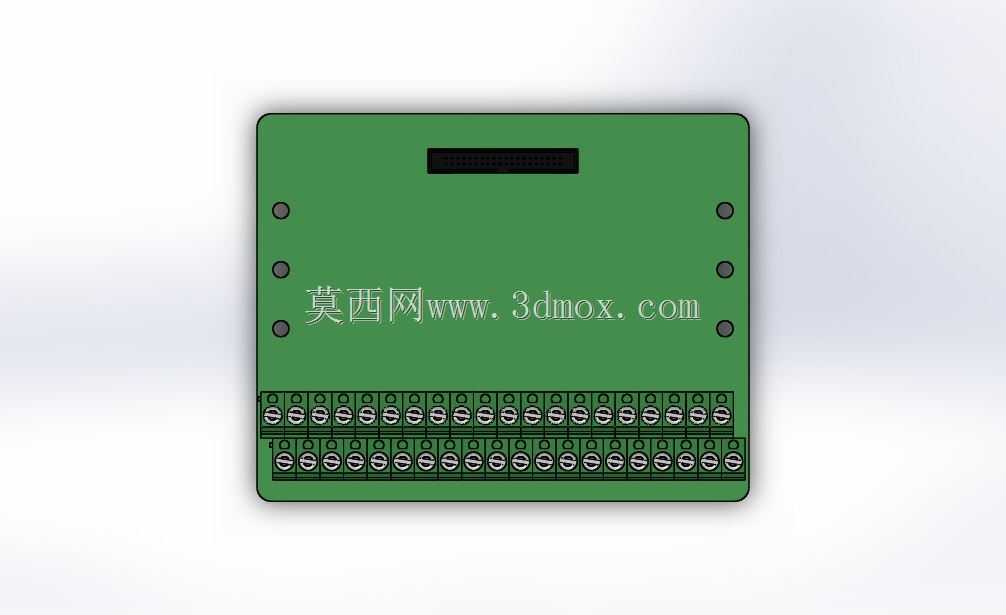

  • IDC40螺丝接线PCB转接板结构设计

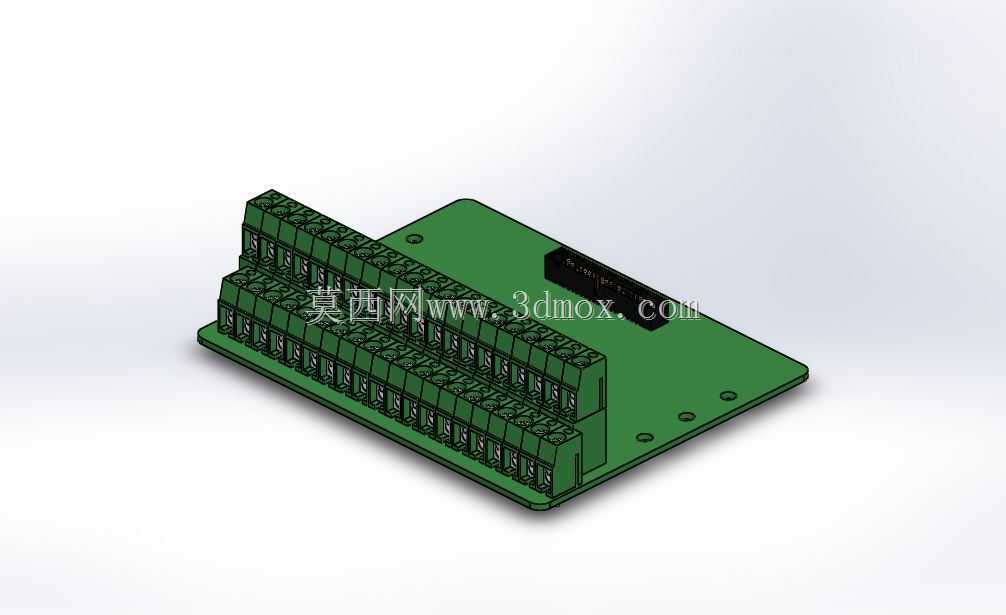

  • IDC40螺丝接线PCB转接板结构设计

  在小型数控设备操作面板的信号链路搭建场景里,这类IDC40规格的螺丝接线PCB板,承担着高密度排线与现场零散接线之间的转接核心作用,很多做小型CNC、定制化电控操作台的工程师都接触过类似的转接需求——面板上排布的多组微动开关、按钮、指示灯信号,单根线径偏细,直接压接IDC插头不仅容错率低,后期排查线路、更换点位时拆改极其麻烦,用螺丝端子做中转,就能把IDC40排线端的高密度针脚,逐路对应到可独立拧接的螺丝端子上,大幅降低现场接线的出错概率。从实际使用的边界来看,这类转接板的安装位通常预留了四个角的固定沉孔,孔位适配M3规格的螺丝,可直接固定在操作面板内侧的安装立柱或者电控盒的预留安装面上,板体整体厚度采用常规1.6mm的FR4基材,

  边缘做了圆角处理避免刮伤线材,板上的IDC40座子采用卧式贴装布局,高度控制在8mm以内,不会和面板内侧的其他元器件产生空间干涉;两层排布的螺丝端子排,每排对应20路信号,端子的拧接深度适配0.2-1.5平方的单股或多股铜线,压线螺丝采用M2规格的防滑牙设计,日常运维中反复拆线接线也不容易出现滑牙失效的问题。设计这类转接板的时候,首先要匹配IDC40连接器的针脚定义,确保每一路针脚的走线直接对应到端子排的同序号点位,板上走线宽度按照1A的载流量做1mm线宽设计,信号回路之间做了铺地隔离,避免相邻信号之间出现串扰,尤其是在传输面板开关量信号的时候,不会因为线间干扰出现误触发的情况。端子排的排布间距采用5.08mm的标准工业间距,

  相邻端子之间预留了足够的螺丝刀操作空间,就算是用常规的十字螺丝刀拧线,也不会碰到相邻的接线柱造成短路。实际装配的时候,IDC排线从板侧插入后通过卡扣锁死,不会因为设备运行中的振动出现排线松脱,螺丝端子侧的接线完成后,可以顺着端子排的出线方向整理线束,用扎带固定在板边的预留扎带孔位上,让整个转接区域的线束排布整齐有序。这类转接结构在小型非标设备的电控部分应用非常广泛,相比直接把线焊在IDC插头上,螺丝接线的方式可维护性提升非常明显,后期如果某一路信号出现故障,只需要松开对应端子的螺丝就能排查线路,不需要拆开整个IDC插头,也不会因为反复拆焊IDC座子导致焊盘脱落。板体的外形尺寸控制在100mm*70mm左右,

  刚好适配多数小型操作面板的内侧安装空间,不会占用过多的电控仓容积,就算是在空间紧凑的迷你型数控装置里,也能找到合适的安装位置。设计过程中特意把端子排做了双层堆叠布局,在有限的板宽内容纳下全部40路接线点位,相比单层排布的设计,板体长度缩短了近40%,更适配紧凑安装场景的需求,同时两层端子之间预留了3mm的高度差,下层接线操作的时候不会被上层端子挡住视线,接线作业的便利性没有因为紧凑布局打折扣。板上的固定孔位做了沉铜处理吗?不,这类纯信号转接的板子不需要过大电流,固定孔只做非金属化处理,避免安装螺丝碰到板上走线造成短路,孔位周边3mm范围内都不走线,留出足够的安全绝缘距离。从实际使用的工况来看,这类转接板长期工作在-10到60摄氏度的环境下,板上的连接器和端子都采用工业级耐温材质,就算是电控仓内因为设备运行出现一定的温升,也不会出现端子塑料件变形、连接器卡扣失效的问题。很多做小型设备集成的工程师在搭建面板信号回路的时候,都会优先选用这类成熟的转接结构,既能缩短现场接线的工时,又能提升整个电控系统的可靠性,减少后期运维的接线故障概率。
