小型直插式带按钮触发微型限位开关

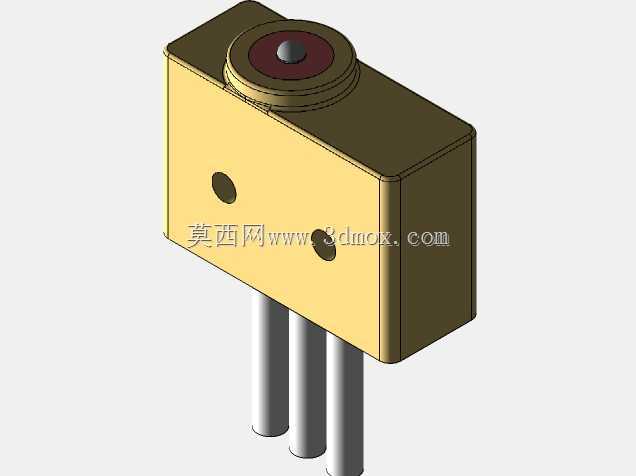

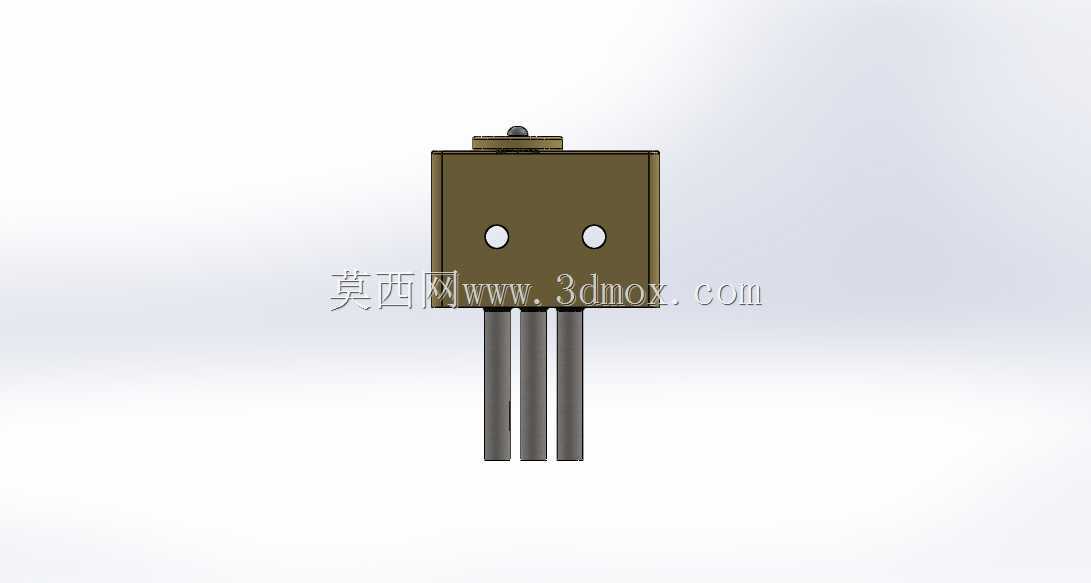

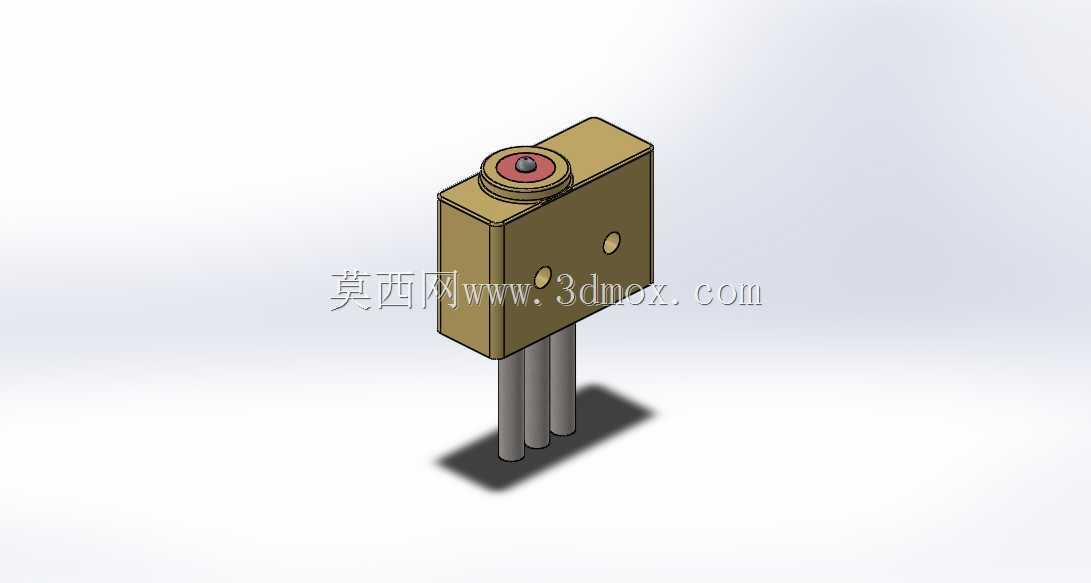

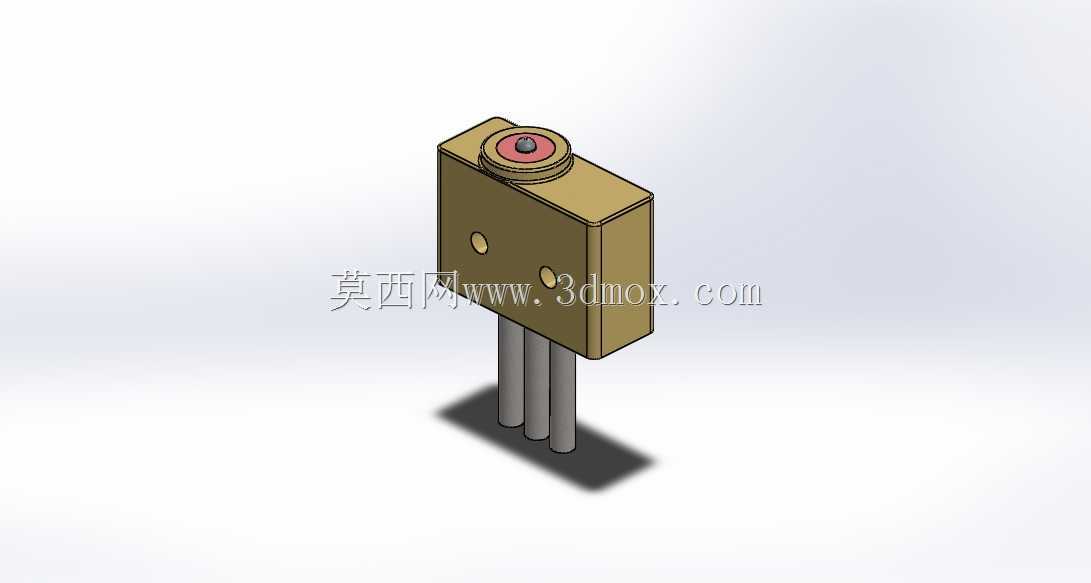

　　这类微型触发开关在小型自动化设备、精密检测治具、消费电子内部结构里的出镜率极高，很多做小型非标设备的工程师在做紧凑空间的行程触发、位置到位检测时，都会优先选这类尺寸极小的直插式开关，毕竟它不需要太大的安装空间，引脚可以直接焊接在PCB板上，省掉了额外的接线端子和固定支架的空间，能把设备的整体体积压到最小。从结构设计上看，这款开关采用了方正的盒式主体，顶部的触发按钮做了带红色密封环的设计，既可以保证按钮按动时的行程精度，也能阻挡日常使用中的灰尘、细小碎屑进入开关内部，避免触点接触不良的问题，主体侧面预留的两个小圆点是安装定位点，在做安装孔位设计时，可以对应这两个点做定位柱，不需要额外做复杂的卡扣或者螺丝孔，

　　就能把开关牢牢固定在安装位上，不会因为长期按动出现移位。三个直插式引脚垂直向下伸出，引脚长度刚好适配常规厚度的PCB板焊接需求，焊接后引脚不会过度伸出板底，避免和板下的其他元件出现干涉，引脚的间距也做了标准化设计，和常规2.54mm间距的焊盘适配，不需要单独定制特殊间距的PCB，能降低电路板的打样成本。在实际使用场景里，这类开关常被用在小型电动工具的扳机触发、3D打印机的限位归零检测、小型智能门锁的锁舌到位检测、手持检测设备的按键触发位置，它的触发行程很短，只需要很小的按动力度就能完成触点通断，响应速度快，不会出现触发延迟的问题，适合需要高频次触发的工况。设计这款开关的三维模型时，要重点注意顶部按钮的活动行程预留，

　　按钮和主体上盖的配合间隙要控制在0.1mm以内，既不能间隙过大导致按钮晃动，也不能间隙过小出现卡滞，三个引脚的位置度公差要控制在0.05mm以内，否则焊接时会出现引脚插不进焊盘的问题，主体外壳的壁厚做了均匀的0.8mm设计，既保证了外壳的结构强度，不会因为焊接时的温度出现外壳变形，也不会因为壁厚过大浪费安装空间。安装边界方面，这款开关的主体宽度和厚度都控制在极小的尺寸范围内，安装时只需要在PCB板上预留对应三个引脚的焊盘，以及侧面两个定位柱的小孔，不需要额外预留侧面的操作空间，顶部的按钮突出主体表面的高度很低，触发时的下压行程不到1mm，所以在设计对应的触发压片时，只需要保证压片在到位时能下压按钮0.5mm左右就能可靠触发，

　　不需要预留太大的下压行程，也能避免过度按压损坏开关内部的弹片结构。开关内部的触点采用了弹片式结构，长期按动的寿命能满足常规工业设备的使用需求，外壳采用的是耐高温的工程塑料材质，在波峰焊的温度下不会出现融化变形的问题，适合批量生产时的自动化焊接工艺，不需要人工逐个焊接，能提升生产装配的效率。在做设备结构选型时，如果遇到安装空间极度紧凑，需要直接焊接在电路板上的到位检测需求，这类微型开关是非常合适的选择，它不需要额外的固定结构，焊接完成后就可以可靠固定，触发力度轻，不会对运动的部件造成太大的阻力，也不会因为长期触发出现触点氧化接触不良的问题，整体的可靠性在小尺寸检测元件里属于表现非常稳定的类型。很多工程师在做小型设备设计时，容易忽略这类小元件的安装尺寸干涉问题，在建模时如果没有准确还原开关的实际外形和引脚位置，很容易在打样后出现开关装不上、引脚和其他元件干涉、按钮被周围结构顶住无法复位的问题，所以准确的三维模型能在设计阶段就规避这些装配问题，减少后期改模调整的工作量。
