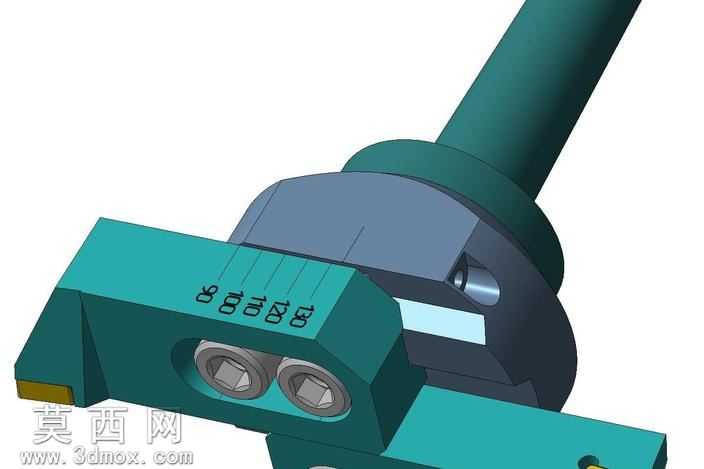

可调直径钻孔镗头机械结构三维模型

本模型为机加工领域常用的可调直径钻孔镗头结构，采用三维建模软件完成全参数化构建，完整还原了镗头各组成部件的装配关系与细节特征。建模过程中首先依据镗头的实际工作原理搭建整体装配骨架，依次完成刀柄连接段、主体基座、可调刀座、锁紧螺钉、切削刀头等独立零件的建模，各零件间严格遵循实际机械装配的约束关系，保证同轴度、配合间隙等参数符合真实机械加工刀具的设计规范。渲染阶段针对不同部件赋予了贴合实际的材质属性：刀柄与主体基座部分采用调质合金钢材质，表现出金属哑光质感与细微的机加工纹理；可调刀座部分采用表面氧化处理的硬质合金钢材，呈现出深青蓝色的氧化层质感；锁紧内六角螺钉赋予不锈钢亮面金属材质，还原紧固件的真实视觉效果；切削刀片部分采用硬质合金材质，在刃口位置做了细微的倒角处理，表现出刀具刃口的锋利特征。结构设计上，该镗头采用滑块式可调直径结构，刀座可沿主体基座的导向槽做径向滑动，通过调节机构可实现加工直径的精准调整，调整到位后通过两颗内六角锁紧螺钉完成刀座的位置固定，保证加工过程中刀座不会发生位移，刀柄部分采用标准机床刀柄连接结构，可适配常规铣床、镗床的主轴接口，满足不同机加工设备的装夹需求。建模过程中对所有活动部件的运动行程做了限位约束，可直观演示直径调节的动作过程，各零件的倒角、退刀槽、螺纹孔等工艺细节均做了完整还原，不存在结构干涉问题，可用于机加工刀具结构教学、镗削加工工艺演示、非标刀具设计参考等场景，能够直观展现可调镗头的工作原理与结构组成，帮助相关从业者快速理解该类机加工刀具的设计逻辑与装配要点。
