杜普洛Eiko双轴传动系统结构模型

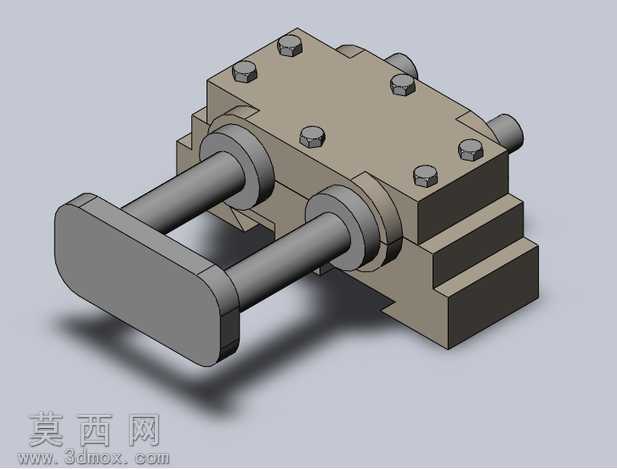

本模型为杜普洛Eiko双轴传动系统三维建模作品，建模阶段采用参数化特征建模方式完成整体结构搭建，首先依据双轴系统的功能需求确定主体箱体的轮廓尺寸，通过拉伸、切除特征构建箱体的基座与上盖结构，箱体上的螺栓安装孔采用阵列特征完成均布排布，保证孔位精度与装配匹配度。两根平行输出轴的建模严格遵循同轴度与平行度公差要求，轴端的连接法兰通过旋转凸台特征生成，轴身与箱体配合的轴径段做了阶梯式结构设计，适配轴承安装的定位需求。箱体与轴的连接部位设计有轴承安装座结构，建模时对轴承位的配合公差做了参数化预留，可直接适配标准轴承模型的装配。渲染阶段采用哑光金属材质模拟箱体的铸铁质感，对螺栓、输出轴表面赋予抛光金属材质，通过环境光遮蔽效果凸显结构的层级关系，阴影采用软阴影参数设置，让模型整体呈现出真实工业部件的厚重质感。材质分配上区分了箱体的铸造粗糙面与轴类零件的机加工光滑面，不同材质的粗糙度、金属度参数做了差异化调整，避免视觉上的材质同质化。结构设计上采用上下剖分式箱体结构，便于内部传动部件的装配与后期维护，箱盖与基座通过六颗内六角螺栓实现紧固连接，螺栓排布沿箱体轮廓均匀分布，保证连接受力均匀。双输出轴采用平行布置方案，轴端伸出长度根据外接负载的安装需求做了适配设计，轴端的扁平连接结构可直接对接外部传动构件，无需额外加装转接件。设计思路围绕双轴同步输出的传动需求展开，整体结构紧凑，在保证箱体刚性的前提下尽可能压缩整体体积，减少不必要的结构冗余，基座底部设计有安装定位凸台，可直接固定在设备安装基面，保证传动过程中的结构稳定性。建模过程中对所有装配配合面做了干涉检查，确保各部件装配后无结构冲突，可直接用于装配模拟、运动仿真等后续设计环节，模型的结构细节完整还原了实物的装配逻辑，可作为机械传动教学、双轴传动方案设计的参考模型使用。
