重载方形安装座万向金属脚轮结构

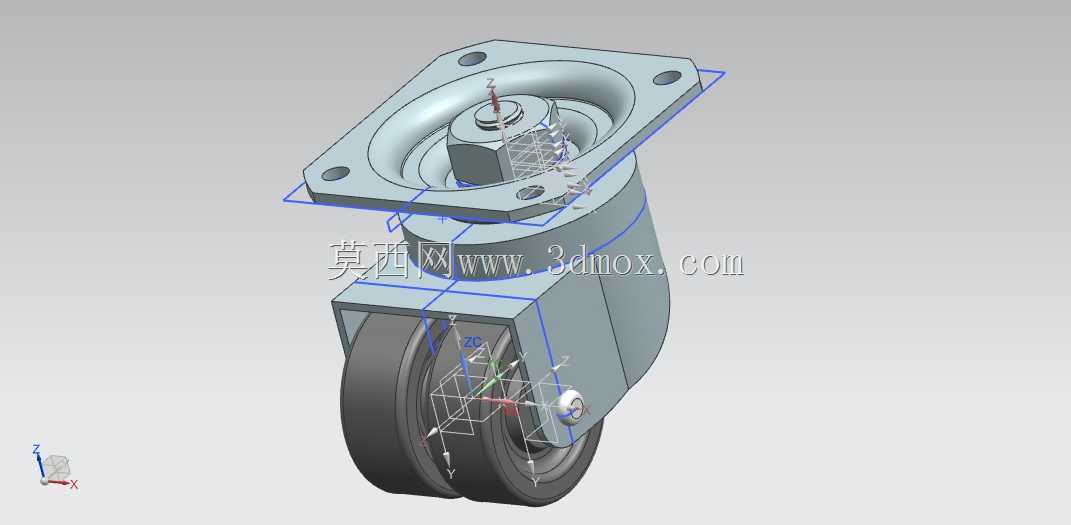

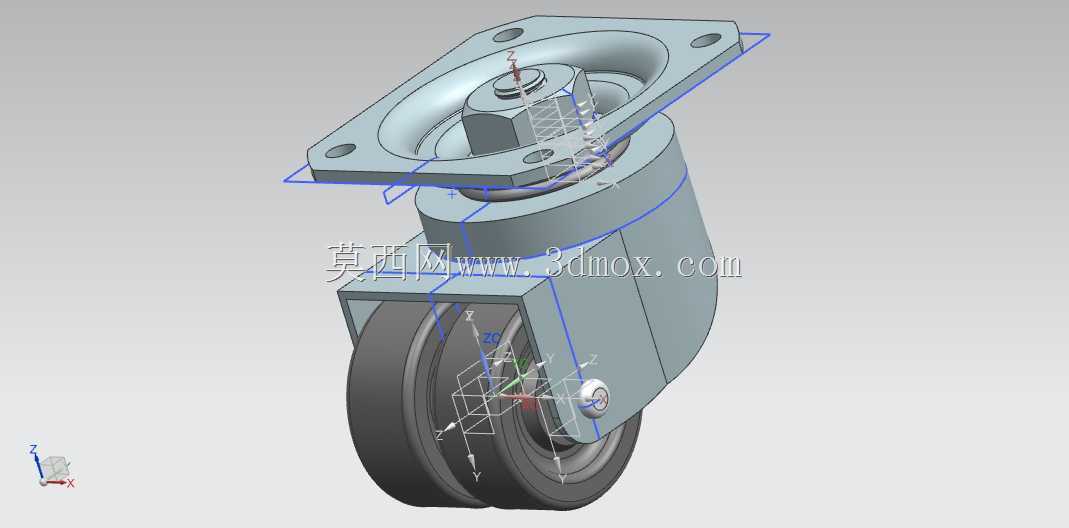

　　这款重载型金属脚轮，主要面向车间重型工装台、大型仓储转运货架、重载自动化设备移动底座这类需要兼顾承载能力与移动灵活性的场景设计，日常使用中既可以支撑数吨级的设备静载，也能在短距离移位时承受动载冲击，不会出现轮架变形、滚轮脱轴的问题。从结构设计来看，顶部采用方形法兰安装座，四个安装孔位对称分布在法兰盘四角，安装时可以直接通过螺栓与设备底部的安装面锁紧，相比圆形安装座，方形法兰的抗扭转能力更强，在设备推行过程中遇到侧向冲击力时，安装螺栓不容易出现剪切断裂的情况。法兰座下方集成了回转支承结构，这部分是实现万向转向的核心，内部的回转轨道经过硬化处理，转向时的阻尼均匀，不会出现卡滞或者转向松旷的问题，哪怕是在重载状态下，

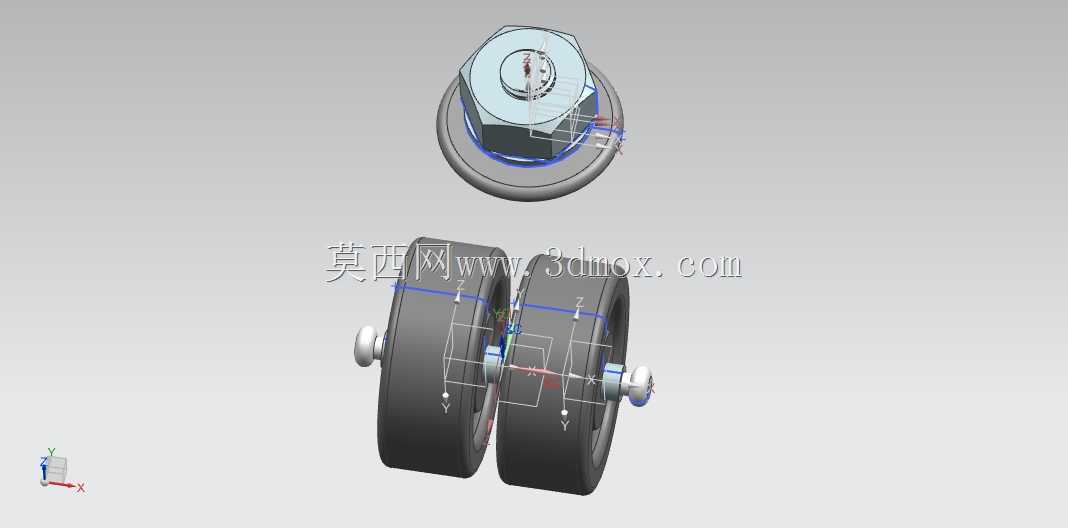

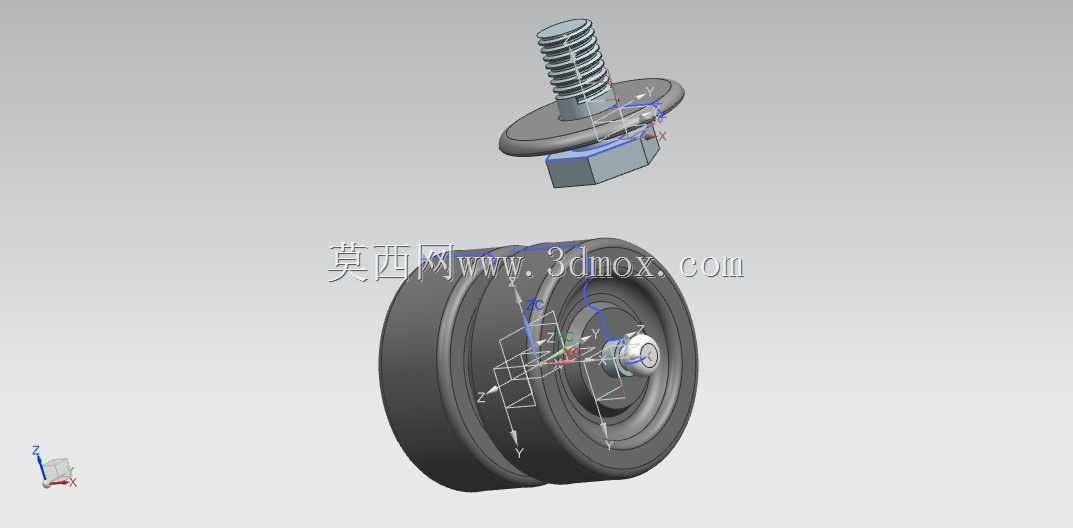

　　操作人员也能轻松推动设备转向，不需要额外施加过大的推力。滚轮部分采用金属轮芯外包高耐磨弹性材质的设计，轮芯的金属结构可以保证滚轮的径向承载能力，避免长时间重载下滚轮出现压扁变形，外层的包胶材质则可以降低推行时的噪音，同时保护车间环氧地坪不会被硬金属轮划伤，滚轮的宽度经过针对性加宽，相比同直径的窄轮，接地比压更小，在不平整的车间地面上推行时，不会轻易卡进地面的伸缩缝或者小坑洼里。轮架部分采用整体冲压焊接的钢结构，所有焊缝位置都做了应力释放处理，避免长期受载后焊缝开裂，轮架与滚轮的连接轴采用台阶轴设计，轴端加装防松卡簧，防止设备颠簸时销轴脱出。从安装边界来看，顶部法兰的安装孔距适配市面上多数重型设备的底部安装标准，

　　安装面到滚轮底部的总高度控制在常规重载脚轮的通用尺寸区间，替换现有脚轮时不需要额外改动设备底部的安装结构，回转部分的外径小于法兰座的外接圆尺寸，转向时不会和设备底部的加强筋、管线支架发生干涉。在实际选型应用中，这类脚轮通常会搭配两个定向轮、两个万向轮组合使用，万向轮安装在设备的推行端，定向轮安装在另一端，既可以保证直线推行时的方向稳定性，也能在转向时灵活调整方向，部分需要精准对位的设备，还可以在这款脚轮的法兰座上加装刹车结构，踩下刹车后可以同时锁止滚轮转动和万向回转，设备停位后不会出现滑移。设计过程中针对轮架的受力做了有限元校核，重点验证了轮架在承受侧向冲击、过障碍时的应力分布，将应力集中的位置做了圆角过渡处理，避免应力集中导致的结构断裂，滚轮内部加装了双列滚珠轴承，转动时的阻力更小，长期使用后轴承磨损量极小，不需要频繁加注润滑脂维护。
