机加工用螺杆式台钳结构设计

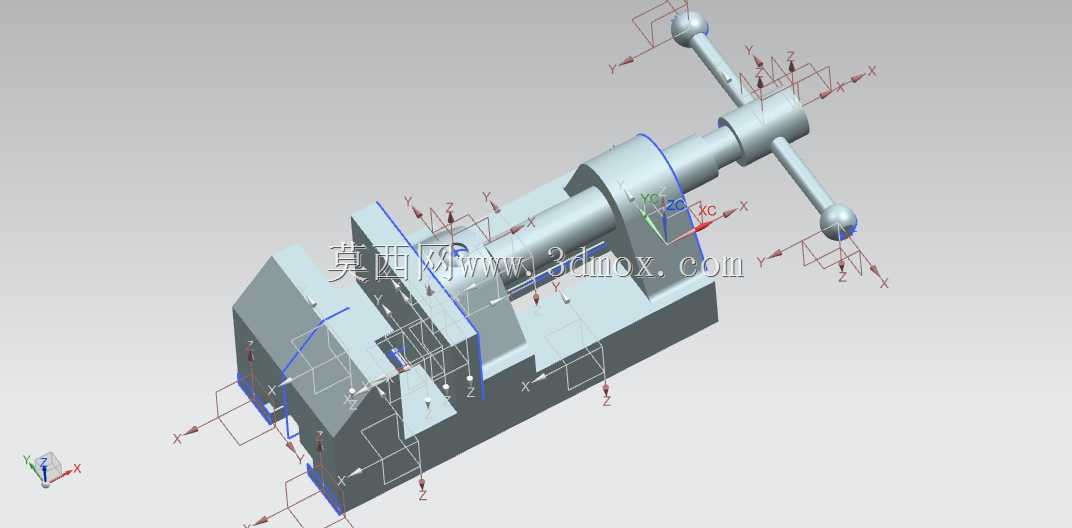

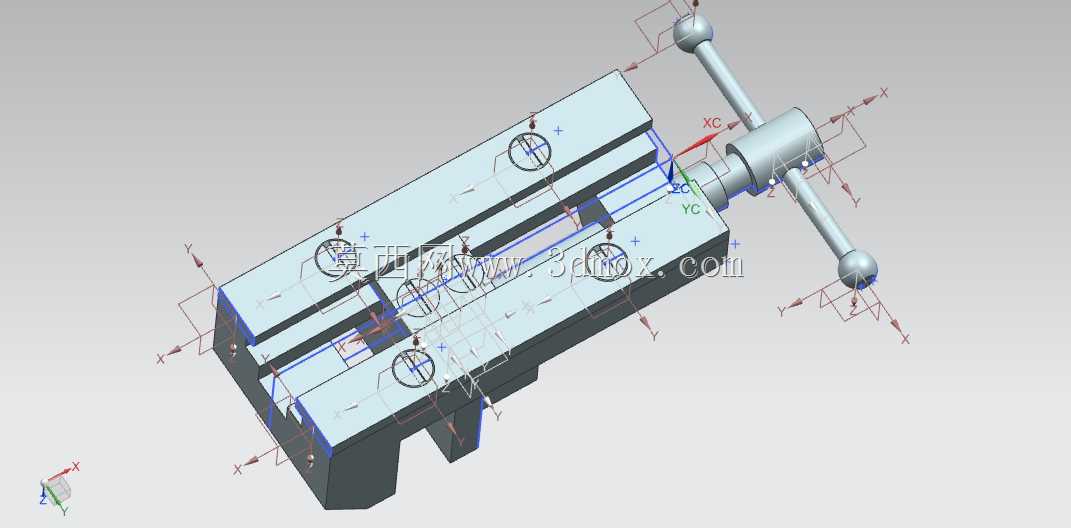

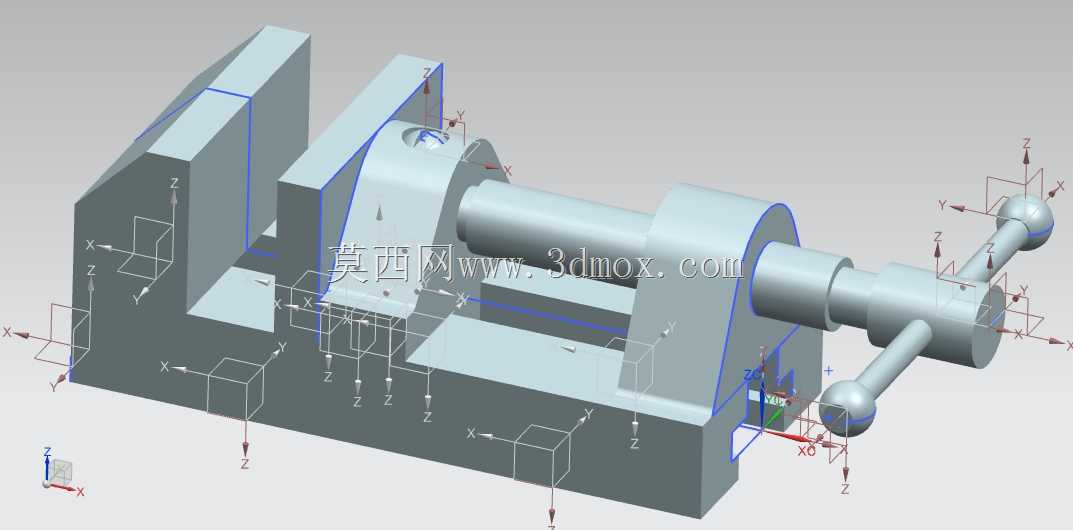

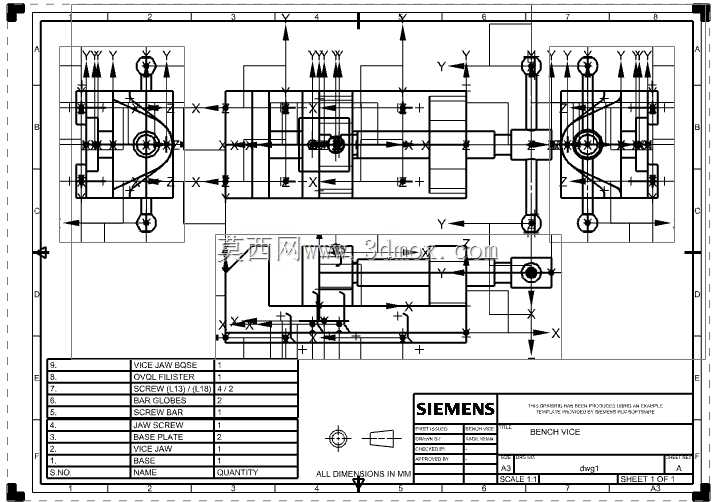

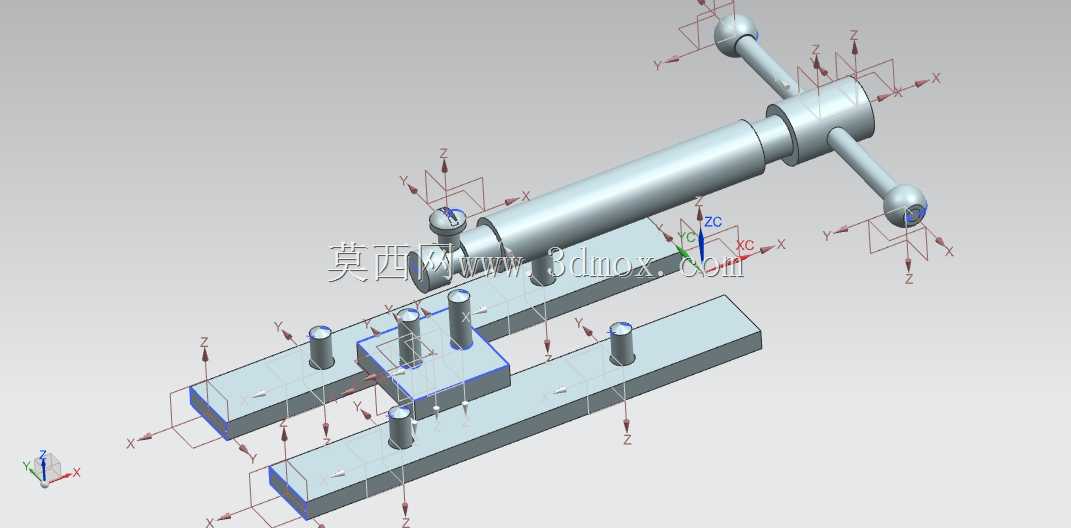

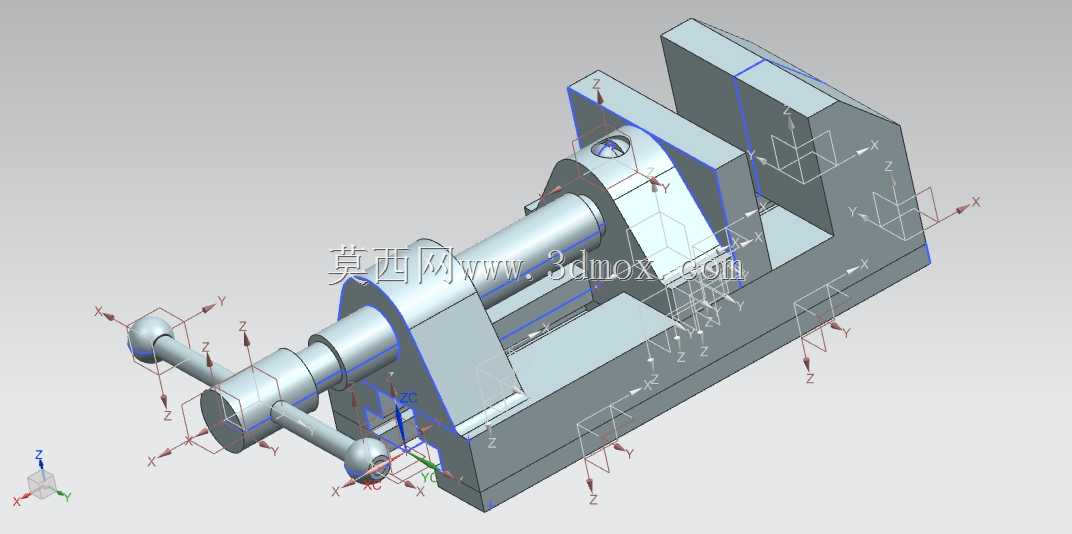

在金工实训、小型零件铣削、钻孔、锯切以及钳工修配作业场景中，这类螺杆驱动台钳是工作台面最基础也最高频使用的装夹单元，区别于重型机用平口钳，它的结构更紧凑，适配小型加工设备的工作台安装，也可单独作为钳工工位的固定工装使用。从结构设计逻辑来看，整个台钳采用固定钳身与活动钳身的配合架构，固定钳身底部预留了与工作台T型槽匹配的安装凸台与螺栓过孔，安装边界可适配多数常规钳工台、小型钻铣床的台面尺寸，不会占用过多操作空间，同时保证装夹时的整体刚性，避免切削受力时出现钳身位移。核心的传动结构采用梯形螺杆传动，螺杆端部设计了双摇臂手柄，相比单臂手柄，转动时施力更均匀，操作者可以通过手柄的转动圈数精准控制活动钳身的进给量，梯形螺纹的自锁特性也能保证装夹完成后，活动钳身不会因为切削振动出现松退，无需额外加装锁止结构就能维持足够的夹紧力。钳口部分做了可拆卸式设计，钳口工作面加工有交叉防滑齿纹，针对不同材质的工件，还可以更换带软质垫层的钳口板，避免装夹时夹伤有色金属或者精加工工件表面，钳口的开合行程覆盖了常规小型零件的装夹尺寸范围，可满足多数小尺寸五金件、机械加工试样的装夹需求。活动钳身与固定钳身的配合面采用了燕尾槽导向结构，导向面经过精加工处理，活动钳身进给时的直线度有足够保障，不会出现偏摆，保证装夹后工件的定位精度，避免加工时工件出现角度偏移。整个结构没有冗余的复杂零件，拆解维护十分便捷，日常使用中仅需定期对螺杆、导向燕尾槽加注润滑脂，就能维持顺畅的进给手感，长期使用后如果钳口磨损，仅需更换钳口板即可恢复装夹性能，维护成本极低。在实际使用中，这类台钳除了常规的工件装夹，还可以配合角度垫铁、V型块等辅助工装，完成轴类零件、异形零件的定位装夹，适配多类型的加工作业需求，是小型加工场景中不可或缺的基础工装。
