发动机配套离心式鼓风机结构设计

　　在车用动力、小型通用内燃机的配套进气系统里，这类鼓风机是增压回路的核心执行部件，区别于传统废气涡轮的驱动逻辑，该结构采用与发动机输出端直连的传动布局，能在发动机低转速区间就建立稳定的进气压力，规避涡轮迟滞带来的动力响应滞后问题，常见于小排量改装动力、小型航空活塞发动机、固定式工业发电机组的进气增压场景。从实际功能来看，该部件的核心作用是压缩进入气缸的空气，提升单位气缸工作容积内的氧气含量，允许发动机喷射更多燃油完成做功，最终在不改变发动机基础排量的前提下提升输出功率，同时优化低转速区间的扭矩输出特性，让动力输出在全转速段更平顺。

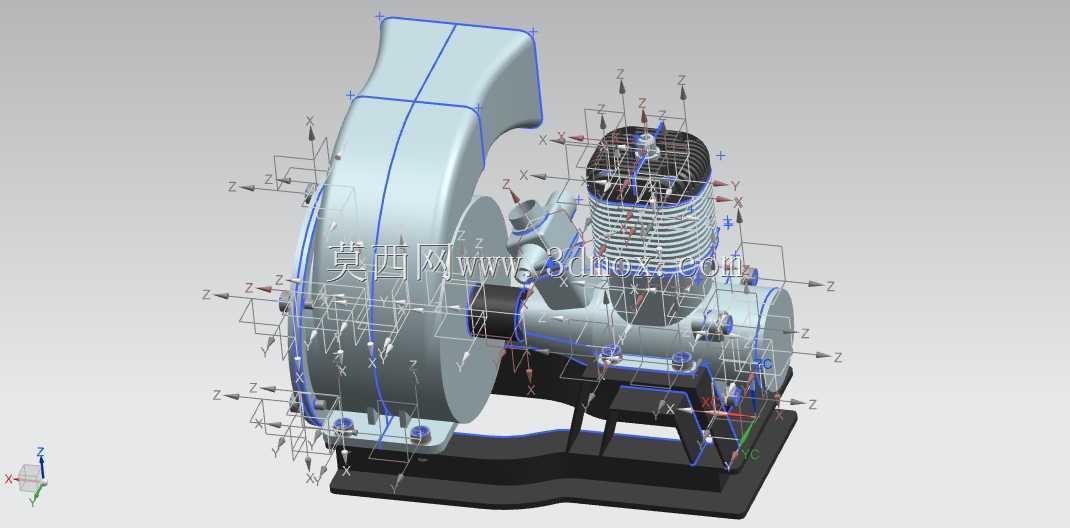

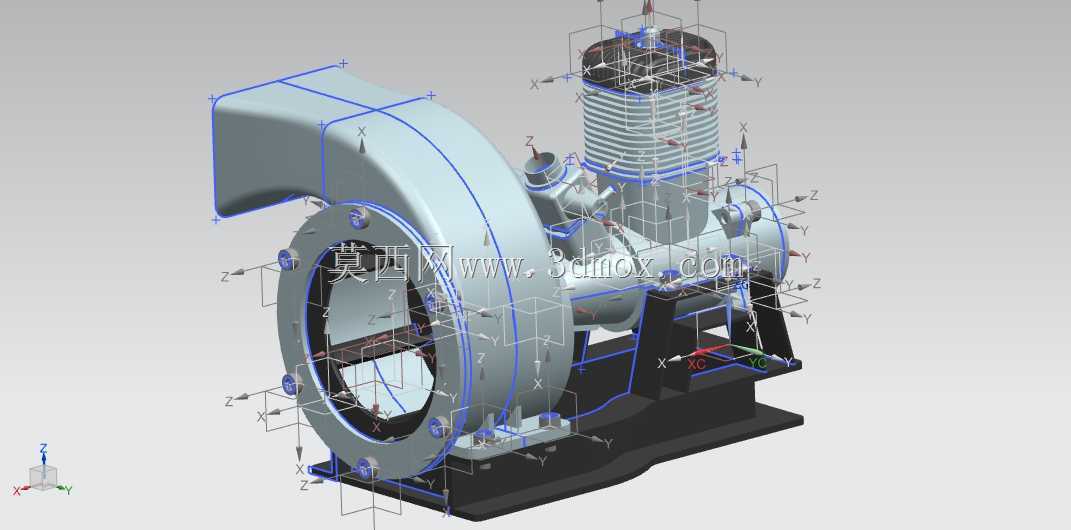

　　从结构设计思路上拆解，整个部件分为蜗壳流道、叶轮组件、传动连接座、安装支架四个核心模块。蜗壳采用对数螺旋线的流道设计，流道截面从叶轮出口处开始沿周向逐步扩大，能将叶轮高速旋转甩出的高速空气动能逐步转化为压力能，减少流道内的气流紊流与压力损失，蜗壳的壁厚根据不同位置的承压需求做了差异化设计，靠近出风口的位置承压更高，壁厚做了加厚处理，同时在蜗壳外侧布置了加强筋，既控制整体重量，又避免高转速下蜗壳产生形变影响流道精度。叶轮采用后弯式叶片设计，相比径向叶片能获得更宽的高效工作区间，叶片的型线经过气动优化，叶片前缘做了圆角处理，减少进气时的气流分离，降低工作时的气动噪音，叶轮与传动轴之间采用锥面配合加键连接的方式，保证高转速下的传动同轴度，避免长期运转出现松动。

　　传动连接座集成了轴承安装位与密封结构，内置两个深沟球轴承承受径向载荷，同时在靠近叶轮侧布置了接触式密封圈，防止增压后的空气从传动轴间隙泄漏，也避免外界的灰尘杂质进入轴承腔影响润滑效果，连接座的法兰面与发动机的齿轮室盖直接对接，传动齿轮直接啮合发动机的正时齿轮系，传动比根据发动机的额定转速与鼓风机的目标工作转速做匹配，保证发动机在常用工作转速区间时，鼓风机叶轮始终处于高效工作区间。底部的安装支架采用一体式铸铁结构，支架的安装孔位做了长圆孔设计，允许安装时微调鼓风机的位置，保证传动齿轮的啮合间隙在合理范围内，支架与蜗壳、传动连接座之间采用螺栓连接，结合面处加工有定位销孔，装配时通过定位销保证各部件的同轴度，避免装配误差带来的运转振动。

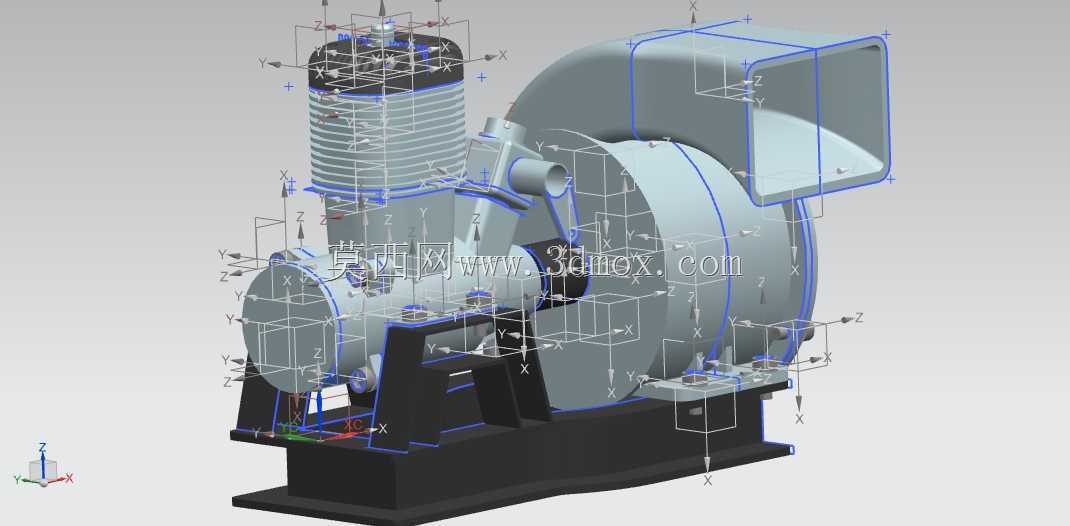

　　从安装边界来看，该鼓风机的整体轮廓沿发动机横向布置，出风口朝向发动机进气歧管方向，整体外伸尺寸控制在发动机原有轮廓的合理范围内，不会与发动机周边的冷却管路、线束、发电机等附件产生干涉，安装支架的固定点对应发动机缸体上的预留安装位，不需要对发动机本体做额外的打孔改装，适配性较强。进气口位置预留了空气滤清器的安装法兰，可直接对接原厂的空滤总成，也可根据改装需求对接大流量空滤组件。在实际选型匹配时，需要重点关注鼓风机的流量特性曲线与发动机的排量、目标增压值的匹配度，若鼓风机流量过小，高转速下会出现进气不足，无法达到目标增压效果；若流量选型过大，低转速下增压压力建立迟缓，反而会影响低扭表现。同时还要关注传动比的匹配，叶轮的最高工作转速不能超过材料的许用线速度，避免长期高转速运转出现叶轮疲劳损坏。

　　在结构细节处理上，该设计充分考虑了维护便利性，蜗壳与传动连接座之间采用快拆式螺栓连接，需要清理叶轮积尘、更换密封件时，不需要将整个鼓风机从发动机上拆下，只需拆开蜗壳侧的连接螺栓即可完成维护操作。轴承腔预留了润滑脂加注口，可定期补充润滑脂，延长轴承的使用寿命。出风口处设计了压力检测接口，可直接安装进气压力传感器，实时监测增压压力，对接发动机的电控系统，实现喷油量的精准匹配。整个部件的重量经过优化，在保证结构强度的前提下，尽可能降低了旋转部件的惯量，减少传动系统的负载，也让增压压力的响应速度更快。在实际运转测试中，该结构在发动机转速达到1500转时即可建立0.4bar的增压压力，相比同规格的废气涡轮，增压建立转速低了近800转，低扭提升效果明显，同时工作噪音比传统罗茨式鼓风机低5分贝以上，驾乘舒适性更好。
