滑轮棘轮头组合式传动导向构件

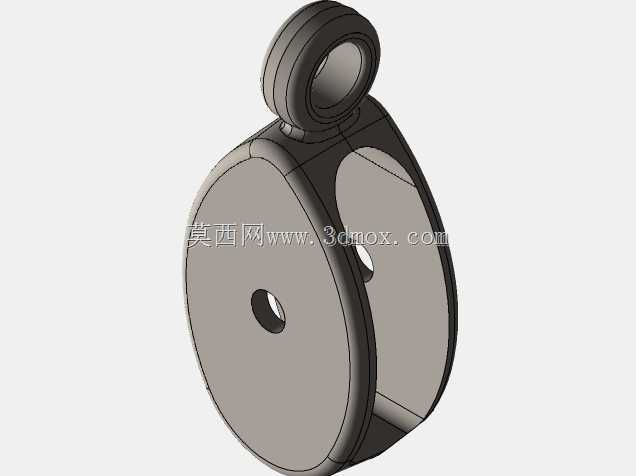

　　在轻小型起重作业、手动牵引设备、索道导向支撑以及小型输送线的张紧机构中，这类集成滑轮与棘轮头的组合构件是承担载荷传递、运动导向以及反向锁止的核心功能件，区别于单一功能的定滑轮或独立棘轮结构，该构件将两个功能模块集成在同一主体支架上，大幅缩减了零散部件的安装空间，也降低了多组件装配带来的累计误差。从结构设计逻辑来看，构件主体采用双侧夹板式支撑结构，两块平行的圆形侧板通过中部的同轴安装孔实现销轴连接，侧板之间预留的间隙刚好容纳滑轮轮体的转动空间，既可以避免滑轮在运转过程中出现轴向窜动，也能对嵌入轮槽的绳索形成侧向防护，防止绳索在受拉状态下从轮槽脱出。顶部的吊环结构与主体支架采用一体化成型设计，吊环的内孔尺寸适配常规的卸扣、挂点销轴规格，

　　可直接挂载在固定支架或移动吊点上，不需要额外设计转接连接件，吊环与主体衔接的位置做了大圆弧过渡处理，避免应力集中导致的构件断裂，这一细节在承受冲击载荷的作业场景中尤为重要，很多起重类配件的失效都出现在衔接位置的应力集中点。滑轮轮体的轮槽采用圆弧型槽面设计，槽面的曲率半径适配常用直径的纤维绳、钢丝绳规格，绳索与轮槽的接触面积足够大，能有效降低绳索的局部挤压磨损，延长绳索的使用寿命，轮体通过中心的销轴与双侧侧板连接，销轴两端采用卡簧或铆边固定，防止销轴在转动过程中松脱，轮体与销轴之间预留了合理的转动间隙，既保证转动顺畅无卡滞，也不会因为间隙过大出现轮体晃动。棘轮头部分集成在主体支架的侧部，与滑轮的转动轴形成联动配合，

　　当需要实现单向锁止功能时，棘爪与棘轮齿面啮合，可阻止滑轮反向转动，这一功能在手动葫芦、牵引绞车类设备中是核心安全保障，能避免载荷下坠或牵引绳索回退，在不需要锁止的场景下，可通过拨杆抬起棘爪，让滑轮实现双向自由转动，满足不同工况的使用需求。从安装边界来看，构件整体的外轮廓尺寸紧凑，双侧圆形侧板的外径决定了滑轮的最大回转半径，安装时需要预留出大于侧板外径的转动空间，避免周边结构件与转动的侧板、轮体发生干涉；中部的销轴安装孔为同轴通孔，安装时需保证两侧支架的孔位同轴度，避免销轴安装后出现别卡，影响滑轮转动灵活性；顶部吊环的安装空间需要考虑卸扣或挂点的活动范围，保证吊环在受拉时能自然顺向载荷方向，避免出现侧向受拉的情况。在实际选型应用中，

　　这类构件常被用在手动起重葫芦的吊钩组上方、户外攀岩保护的导向锚点、小型物料提升机的导向轮组、仓储牵引设备的张紧轮位置，不同场景下对构件的载荷等级要求不同，设计时可根据额定载荷调整侧板厚度、销轴直径以及棘轮齿的啮合强度，比如大载荷场景下可将侧板材质更换为高强度合金钢，轮槽表面做淬火处理提升耐磨性，轻载场景下可采用工程塑料或铝合金材质降低构件自重。设计过程中需要重点关注几个配合公差：滑轮轮体与销轴的配合采用间隙配合，公差等级控制在IT8-IT9区间，保证转动顺畅的同时不会出现过大旷量；棘爪与棘轮齿的啮合间隙需要控制在合理范围，间隙过大会导致锁止时出现较大冲击行程，间隙过小则容易出现棘爪卡滞无法顺利啮合的问题；双侧侧板的平行度公差需要严格控制，若侧板出现倾斜，会导致滑轮轮体偏磨，大幅缩短构件使用寿命。另外，构件的所有棱边都做了倒角处理，没有尖锐的毛刺棱角，既可以避免安装过程中划伤操作人员，也能防止绳索接触棱边出现割损，在绳索经过的所有路径上，都不存在突兀的硬质棱角，这一细节对纤维绳类的软质传动介质尤为重要。
