摩托车后悬挂螺旋弹簧减震结构

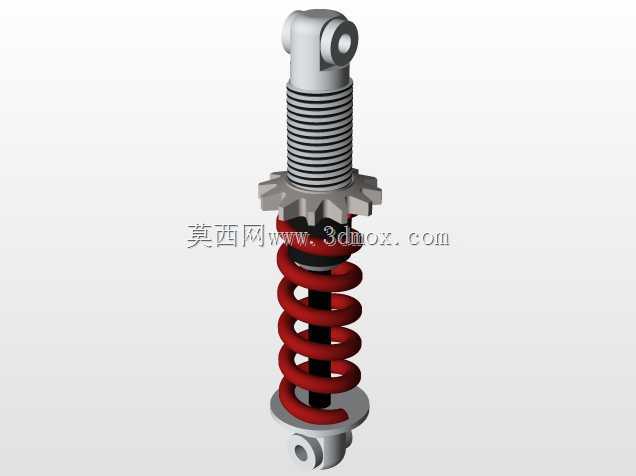

　　在两轮摩托行走系统的结构设计中，后减震单元是承接车架与后轮摇臂的核心传力构件，日常通勤、非铺装路面穿越、场地竞技等不同使用场景，对减震的阻尼特性、弹簧刚度、安装适配性都有差异化要求。这套减震结构采用单筒螺旋弹簧布局，上端设置带铰接孔的连接头，可直接与车架尾部的安装支座通过销轴铰接，铰接孔内预留了衬套安装空间，能够缓冲行驶过程中铰接位置的径向冲击，避免金属件直接硬接触产生异响与磨损。下端为带通孔的连接基座，与后轮摇臂的安装位匹配，上下铰接点的中心距是选型时的核心安装边界参数，建模时严格参照量产车型的通用安装尺寸设定，可适配多数125cc到250cc排量跨骑车型的后悬挂改装与结构设计参考。

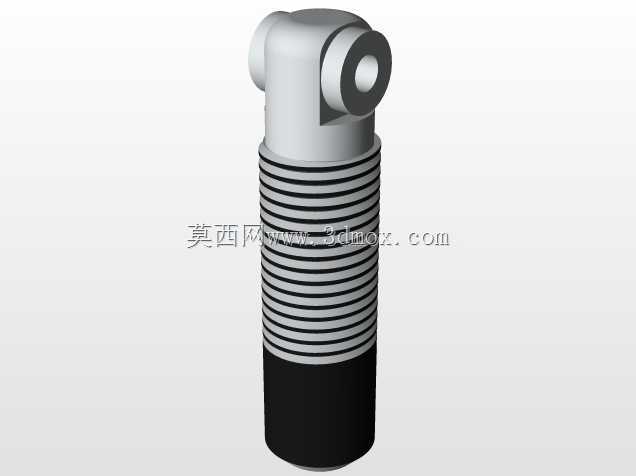

　　从功能实现逻辑来看，这套减震的核心作用是过滤路面传递到车架的颠簸振动，外层的红色螺旋弹簧承担主要的承载与回弹复位作用，弹簧的螺距、线径经过匹配设定，兼顾空载单人骑行与载人载物时的支撑性，不会出现空载过硬、重载压到底的极端情况。弹簧内侧的筒身是阻尼芯体的安装腔体，内部设置阻尼油腔与阀系结构，能够在弹簧压缩与回弹过程中提供可控的阻尼力，避免弹簧反复弹跳导致的车身晃动，提升行驶过程中的轮胎抓地力与骑乘舒适性。筒身上部设置的带齿调节环，是弹簧预紧力的调节结构，通过旋转调节环改变弹簧的初始压缩量，就能适配不同负载下的车身高度与减震初始硬度，多齿的卡槽设计能够保证调节后档位锁止可靠，不会在行驶振动中出现档位自行偏移的问题。

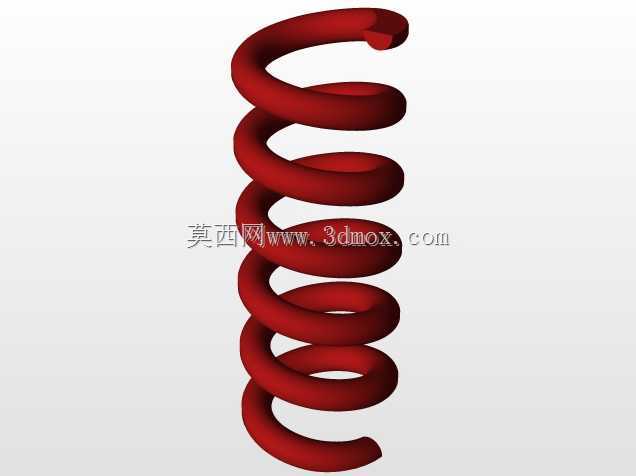

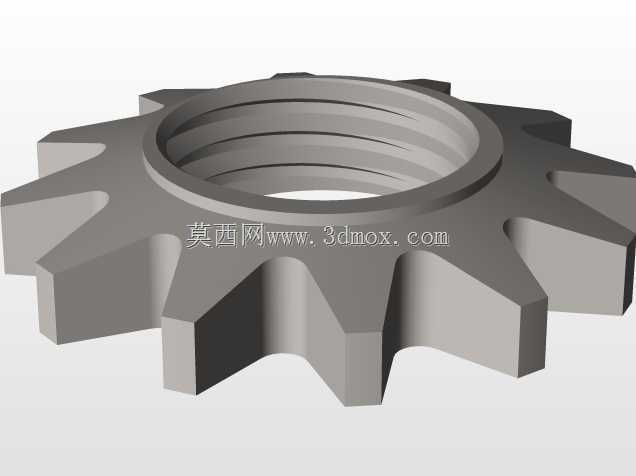

　　建模过程中，首先确定上下铰接点的中心距作为整体尺寸基准，先搭建阻尼筒的主体轮廓，区分出上连接头、筒身、下连接基座三个主要分段，上连接头的铰接孔与下端基座的铰接孔保持平行度公差，避免安装后出现运动卡滞。螺旋弹簧部分按照设定的线径、中径、有效圈数生成螺旋扫描特征，弹簧两端的并圈部分做了磨平处理，保证弹簧与上下支撑座的接触面积均匀，不会出现偏载导致的弹簧弯曲变形。调节齿环的齿形采用梯形齿结构，既方便用勾头扳手调节，又能保证齿面的接触强度，不会因为调节时受力过大出现崩齿问题。所有部件的装配间隙都按照实际量产要求预留，弹簧与阻尼筒外壁之间保留足够的间隙，避免弹簧压缩过程中与筒身发生摩擦剐蹭，损伤弹簧表面涂层影响使用寿命。

　　在实际装车应用中，这类单筒后减震相比传统双枪后减震，重量更轻，受力传递更直接，能够减少后轮跳动时的簧下质量，提升悬挂的响应速度。设计时需要注意，减震的最大压缩行程要与摇臂的摆动行程匹配，避免减震压缩到极限位置时出现硬顶，同时最大拉伸长度也要满足车轮下跳时的极限位置要求，防止减震被拉脱。铰接位置的衬套通常采用橡胶或者聚氨酯材质，建模时预留的衬套壁厚能够满足不同硬度衬套的替换需求，方便用户根据骑乘风格调整铰接位置的缓冲刚度。筒身下部的下连接座与阻尼筒采用刚性连接，保证阻尼力能够直接传递到摇臂，不会出现连接位置的松动旷量。这套模型完整还原了减震的所有外部结构与关键装配关系，可用于摩托车整车装配的干涉检查、悬挂运动仿真分析，也可作为相关零部件设计的结构参考，帮助设计人员快速完成悬挂系统的布局匹配，减少前期建模的重复工作量。
