等节距圆柱压缩螺旋弹簧结构设计

　　在各类机械设备的弹性缓冲、力值补偿、复位驱动场景里，圆柱螺旋压缩弹簧是应用覆盖度最广的弹性元件之一，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲组、冲压设备的卸料复位机构，都能见到这类零件的身影。做这类弹簧的三维结构设计时，首先要锚定实际工况的受力边界，先明确工作行程内需要输出的力值区间，再反推弹簧的线径、中径、有效圈数这些核心参数，不能直接照搬通用件库的现成模型，否则很容易出现装机后力值不匹配、行程不足或者过早疲劳失效的问题。

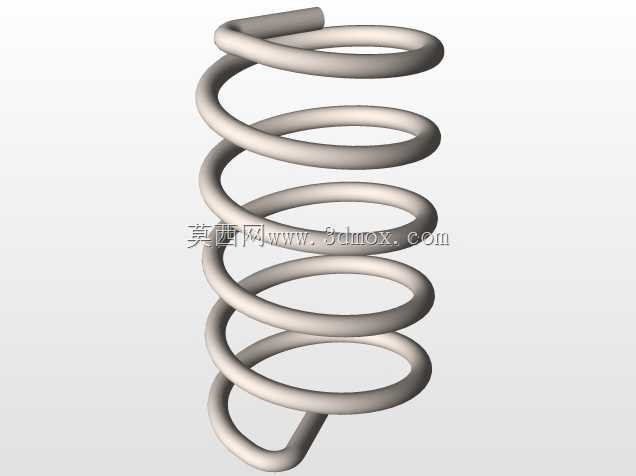

　　从结构本身来看，这个弹簧采用两端并紧磨平的端部结构，这种设计的核心目的是保证弹簧受压时的端面贴合度，避免工作过程中出现侧向偏移、力线歪斜的问题，安装时两端的支撑面可以和配套的弹簧座完全贴合，不需要额外加装导向套也能保证基本的对中性，当然在高频往复运动的工况下，还是要配套芯轴或者外导向套，避免弹簧受压屈曲失稳。弹簧的有效圈部分采用等节距设计，这种结构的刚度是线性的，也就是压缩量和输出弹力呈严格的正比关系，对于需要精准控制力值输出的工况，比如阀门的启闭复位、夹具的恒压夹紧场景，线性刚度的弹簧更容易匹配设计要求，不需要做变节距的非线性刚度调校。

　　设计过程中要先划定安装边界，首先要确认安装位置的径向预留空间，弹簧的外径要比安装腔的内径小1到2毫米，避免工作过程中弹簧外圈和安装腔内壁摩擦剐蹭，加速表面磨损；弹簧的内径要比配套的导向芯轴大0.5到1毫米，给热胀冷缩和加工公差留出足够余量，避免芯轴卡滞弹簧的伸缩动作。轴向尺寸方面，要同时核算压并高度和最大工作压缩量，压并高度不能超过安装位置的最小轴向空间，最大工作压缩量要控制在弹簧全变形量的70%以内，留足安全余量，避免长期工作在接近压并的状态，导致材料产生塑性变形，提前丧失弹性。

　　实际建模的时候，要注意螺旋升角和端部并紧圈的过渡处理，不能直接用等螺距的螺旋线扫掠就完成建模，两端的并紧圈要逐步减小螺距，直到端部的簧丝和相邻圈完全贴合，磨平端的平面要和弹簧轴线垂直，垂直度公差要控制在自由高度的2%以内，否则装机后会出现受力偏载，局部圈应力过大提前断裂。簧丝的截面是标准圆形，这种截面的簧丝在绕制过程中应力分布更均匀，相比矩形截面的簧丝，加工难度更低，采购成本也更可控，适合绝大多数常规工况使用。

　　从应用适配性来说，这类弹簧可以适配的场景非常多，在自动化生产线的顶升机构里，它可以作为缓冲元件吸收气缸到位的冲击；在模具结构里，它可以作为卸料板的复位元件，提供稳定的顶出力；在交通设备的制动系统里，它可以作为制动蹄的回位元件，保证制动解除后部件快速复位；在民用五金领域，门锁、铰链、阀门里的复位结构，也大多采用这类结构的弹簧。设计时还要结合工作环境调整参数，如果是在腐蚀环境下使用，要匹配对应的不锈钢簧丝材料，建模时不需要额外做表面处理的结构，但要在工程图里注明表面钝化或者喷塑要求；如果是在高温工况下使用，要选用合金弹簧钢材料，同时适当降低工作应力的安全阈值，避免高温下材料弹性模量下降导致刚度不足。

　　很多新手做弹簧设计的时候容易忽略端部并紧圈的影响，直接把总圈数等同于有效圈数计算刚度，最后做出来的弹簧实际刚度比设计值大很多，装机后力值超标，这个模型里特意把两端的并紧圈做了1.5圈的结构，有效圈数和总圈数的差值控制在3圈，符合常规压缩弹簧的设计规范，计算刚度的时候只需要核算有效圈部分的变形量，就能得到准确的力值曲线。另外还要注意弹簧的旋向，当弹簧套在导向芯轴上工作时，旋向要和芯轴上的螺纹旋向相反，避免弹簧伸缩时和螺纹发生卡滞；如果是组合弹簧结构，内外弹簧的旋向要相反，避免工作时互相咬合卡死。

　　这个模型的结构完全遵循机械设计手册里关于圆柱螺旋压缩弹簧的设计规范，没有做特殊的异形结构调整，不管是用来做设备选型的参考，还是用来做装配干涉检查，或者是导出工程图指导加工，都能直接适配常规的设计流程，不需要做过多的参数调整，只需要根据实际工况的力值和安装尺寸要求，修改对应的线径、中径、圈数参数，就能快速生成符合要求的定制化弹簧模型。
