三通式承压壳体结构设计方案

　　这类带侧向支管的筒形承压壳体，在流体输送管网、小型压力容器分支节点、液压系统油路分配模块中都有广泛应用，核心作用是实现主流道与侧向支路的流体连通，同时承受内部介质压力带来的周向与轴向应力，避免结构出现应力集中导致的开裂或变形失效。

　　从实际工况出发，这类壳体通常安装在管路的转向或分支位置，主流道为竖直方向的贯通筒腔，侧向支管垂直于主筒体轴线布置，两个流道的内孔直径根据实际通流需求匹配，主筒体内径适配主流路的流量要求，侧向支管内径对应支路的通流能力。设计过程中首先要确定安装边界：主筒体上下端面为管路连接端面，需要预留对应的密封结构安装位置，侧向支管的外端面同样要匹配对应管路的连接尺寸，三个连接端面的平面度、同轴度都要满足管路装配的公差要求，避免安装后出现密封泄漏或者管路附加应力。

　　结构设计阶段，最核心的考量是主筒体与侧向支管的相贯区域，这个位置是应力集中的高发区，常规等壁厚设计往往会在相贯线位置出现应力峰值，要么为了满足强度要求盲目增加整体壁厚造成材料浪费，要么壁厚不足导致承压能力不达标。因此设计过程中引入有限元分析手段，对不同壁厚方案下的应力分布、变形量进行仿真计算，首先划定基础壁厚范围，结合内部介质的工作压力、材料的许用应力初步估算基础壁厚值，再针对相贯区域做局部的应力校核，通过调整相贯位置的过渡圆角、局部壁厚补强，让整个壳体的应力分布尽可能均匀，避免局部应力超过材料屈服极限。

　　外形尺寸上，主筒体的总高度要匹配上下管路的安装间距，侧向支管的伸出长度要满足侧面管路的安装操作空间，避免安装时工具与主筒体发生干涉。主筒体的外径、侧向支管的外径都要和最终确定的壁厚匹配，在满足强度要求的前提下尽可能减小整体结构的体积与重量，降低材料成本与安装负载。

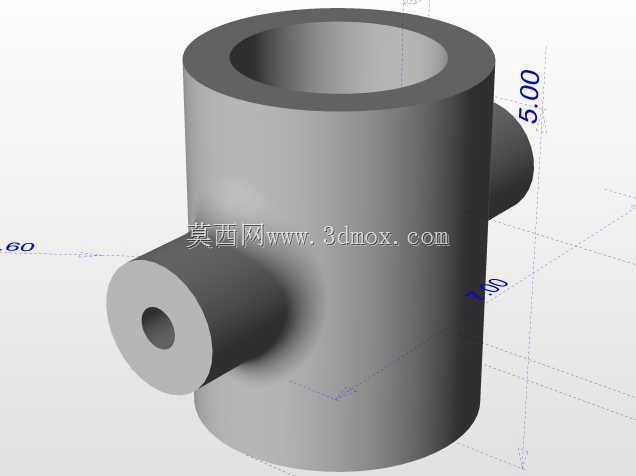

　　从建模逻辑来看，首先搭建两个垂直相交的基础圆柱实体，通过布尔运算完成流道的空腔切除，之后处理相贯位置的过渡结构，对内外侧的相贯线做圆角过渡，减少应力集中源。完成基础几何建模后，赋予对应壳体材料的属性参数，比如常用的铸造铝合金或者碳钢材料的弹性模量、泊松比、屈服强度，添加固定约束模拟实际安装状态，在壳体内腔施加对应工作压力的载荷，划分网格后进行静力学仿真，查看不同壁厚下的应力云图与变形云图，找到既能满足强度、刚度要求，又能让材料利用率最高的壁厚参数，避免过度设计带来的成本上升。

　　实际应用中，这类壳体还要考虑介质的腐蚀特性，如果输送有腐蚀性的流体，还要在内壁预留对应的腐蚀裕量，在仿真计算时把腐蚀裕量纳入壁厚考量，保证设备在设计使用周期内的剩余壁厚依然满足承压要求。另外壳体的外表面不需要额外的复杂结构，尽量保持规整的圆柱外形，方便后续的外表面防腐处理、保温层安装，也能减少加工过程中的装夹难度。安装时要注意三个连接端面的密封件选型，根据介质压力、温度选择合适的密封圈或者密封垫片，装配时保证连接螺栓的预紧力均匀，避免偏载导致的壳体端面变形。

　　这类结构的设计难点不在于几何造型的复杂度，而在于壁厚参数的精准匹配，很多新手设计时往往直接参照现有产品照搬壁厚，没有结合自身的工况压力、材料特性做校核，要么导致产品试压时出现开裂泄漏，要么壁厚过大造成材料浪费、产品过重。通过有限元手段做参数化的壁厚优化，可以在设计阶段就精准把控结构的力学性能，减少后续物理样机的测试次数，缩短产品开发周期，同时让最终的产品在性能与成本之间找到最优平衡点。在管路系统的实际运行中，这类壳体还要承受管路带来的振动载荷，因此在壁厚优化时还要兼顾结构的固有频率，避免结构固有频率与管路振动频率重合引发共振，导致长期运行下出现疲劳裂纹，这也是仿真过程中需要额外关注的点，除了静强度校核，必要时还要做模态分析，验证结构的动态特性是否满足工况要求。
