深沟球滚动轴承装配结构三维建模

　　作为支撑旋转轴系的核心基础零部件，深沟球轴承的应用场景覆盖了绝大多数需要回转运动的机械结构，从小功率电机输出端、机床主轴支撑、输送线辊筒转轴，到家电传动部件、农用机械旋转机构、汽车变速箱内部轴系，都能见到这类轴承的身影。它的核心作用是在轴与轴座之间形成滚动摩擦副，大幅降低轴系运转过程中的摩擦阻力，同时约束轴的径向与少量轴向位移，保证轴系旋转精度维持在设计允许范围内。

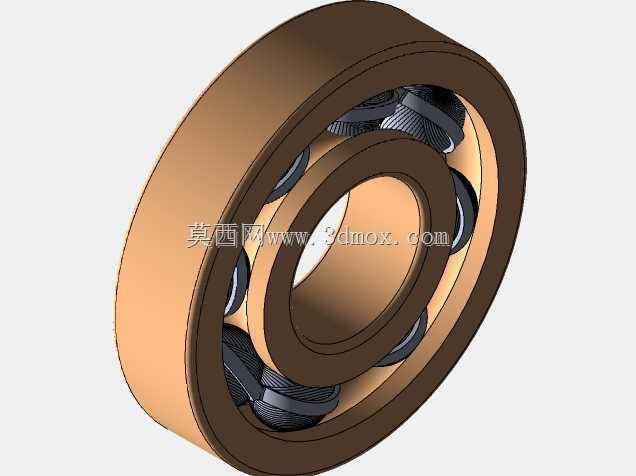

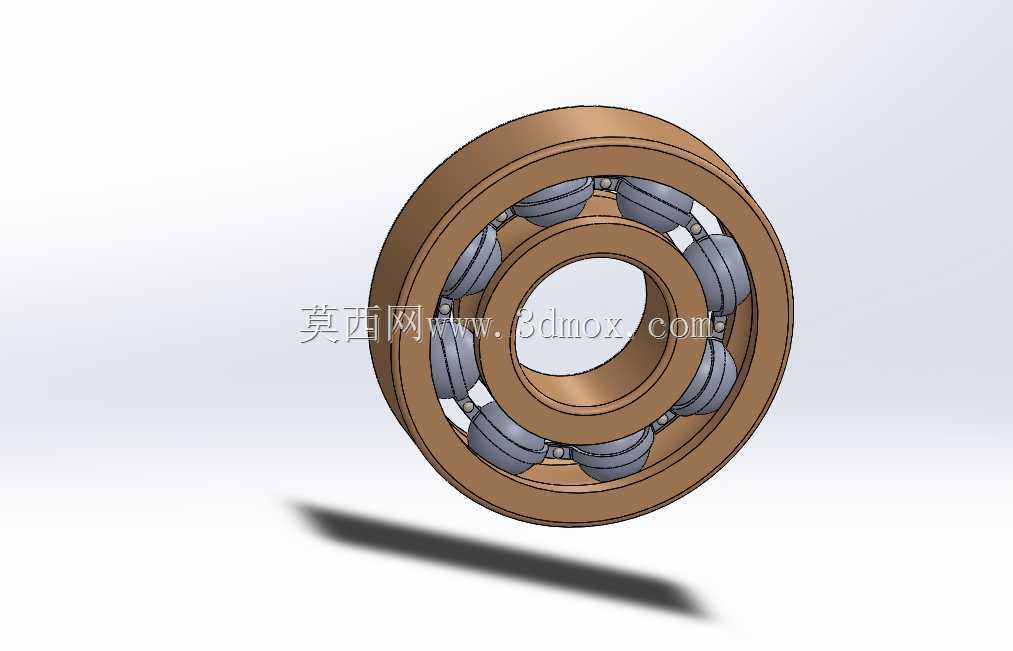

　　这套装配模型完整还原了深沟球轴承的全部组成构件，包含冲压成型的波浪形保持架、等距排布的钢质滚动体、经磨削加工的内圈与外圈。设计过程中首先明确了各构件的配合关系：内圈内径与轴采用基孔制过渡配合，保证内圈能随轴同步旋转，避免配合面出现打滑磨损；外圈外径与轴承座孔采用基轴制间隙配合，方便装配过程中顺利压入，同时允许运转过程中微量的热膨胀位移补偿。滚动体的直径与数量经过载荷核算匹配，在给定的径向载荷工况下，每个钢球承受的接触应力控制在轴承材料许用接触应力范围内，避免过早出现接触疲劳点蚀。

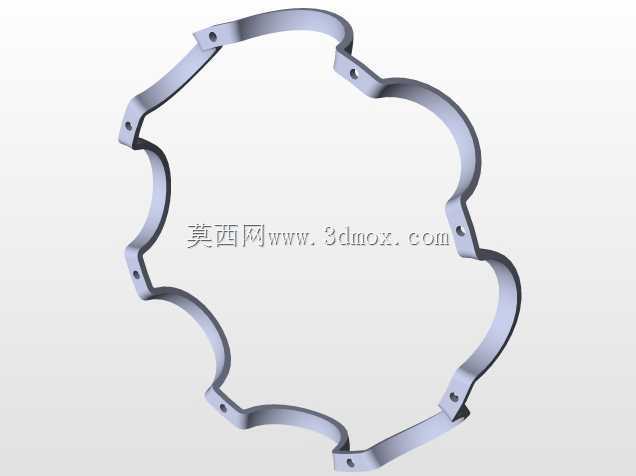

　　保持架的结构设计采用分体铆接式波浪结构，兜孔的曲率略大于钢球曲率，既能够将钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与磨损，又不会过度约束钢球的自转与公转自由度，保证滚动体运转过程中的灵活性。内圈与外圈的滚道截面为圆弧型沟道，沟道曲率半径略大于钢球半径，使得钢球与滚道之间形成合适的接触角，除了承受主要的径向载荷外，还可以承受双向的轴向载荷，适配多数存在少量复合载荷的轴系工况。

　　从安装边界来看，这套轴承的轴向定位通常依靠内圈一侧的轴肩与外圈一侧的轴承座孔挡边完成，建模过程中预留了轴肩与挡边的配合尺寸参考，轴肩高度低于内圈挡边高度，座孔挡边高度低于外圈挡边高度，方便后续使用拉马进行轴承拆卸维护。装配关系上严格遵循实际装配工艺顺序：先将钢球依次填入内圈与外圈之间的滚道间隙，通过调整内圈相对外圈的偏心位置，装入额定数量的钢球后将内圈与外圈调整至同轴状态，再将分半的保持架兜孔对准每个钢球位置，通过铆接将两半保持架固定为整体，完成整个轴承的装配。

　　建模过程中对各构件的工艺特征也做了还原，比如内圈与外圈两端的倒角结构，既能够去除热处理后的锐边毛刺，避免装配过程中划伤轴与座孔的配合表面，也能引导轴承顺利压入安装位置；滚道表面的磨削纹理方向与钢球滚动方向匹配，降低运转初期的磨合磨损量。钢球的球形公差控制在标准等级范围内，保证每个滚动体受力均匀，避免个别钢球载荷过大提前失效。

　　在实际选型应用中，这类轴承的极限转速受润滑方式、载荷大小、安装精度影响，采用脂润滑时的极限转速略低于油润滑工况，当轴系存在较大不对中量时，这类轴承的调心能力有限，需要搭配调心结构或者调整安装精度，避免滚道边缘出现应力集中导致早期失效。模型中各零件的装配间隙完全参照实际产品的公差范围设定，滚动体与滚道之间保留了微米级的工作间隙，保证运转过程中润滑脂能够顺利进入接触表面形成油膜，避免干摩擦工况出现。
