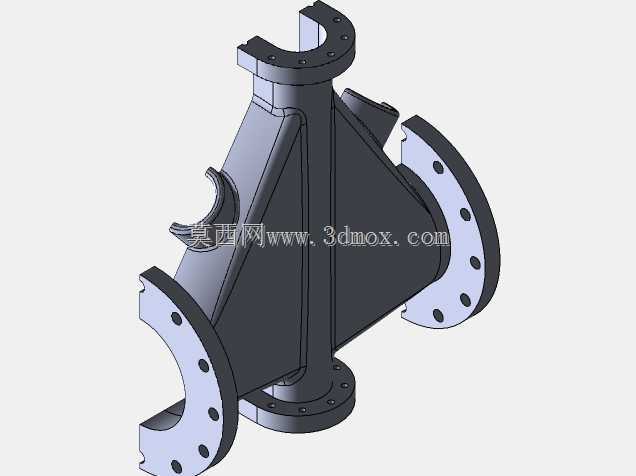

对称式多通法兰连接泵壳结构设计

　　在流体输送系统的核心承压部件设计中，泵壳作为包容叶轮、构建流体流道的基础构件，其结构合理性直接决定整泵的运行稳定性与承压可靠性。这款对称式多通法兰连接泵壳，主要适配中低压工况下的流体输送场景，常见于工业循环水系统、化工介质中转输送、市政给排水泵站等领域，作为离心泵、容积泵的外壳承载部件，既要承受内部流体的静压力与动态脉动载荷，也要为内部转子组件提供精准的安装定位基准，同时兼顾流体进出的流道平顺性要求。从实际使用场景来看，这类多法兰接口的泵壳通常应用在需要多支路进出、或者集成旁路功能的泵组单元中，相比单进单出的常规泵壳，它可以在不额外加装管路三通的前提下，实现流体的多向分配，减少管路连接节点，降低整个管路系统的泄漏风险点，

　　在紧凑安装空间的泵站布局中优势尤为明显。设计过程中首先围绕双平面对称的核心构型展开，这种对称结构一方面可以让壳体在承压时的应力分布更加均匀，避免局部应力集中导致的壳体变形或开裂，另一方面也能降低铸造、机加工环节的工艺难度，对称结构的模具制作、工装装夹都可以减少专用工装的投入，提升加工过程的定位精度，同时对称的流道结构也能让流体在壳体内的流动状态更加对称，减少偏流带来的径向力不平衡，降低泵运行过程中的振动与噪音，延长轴承与机械密封的使用寿命。从安装边界来看，三个带螺栓孔的法兰端面分别作为流体的进出接口与顶部安装接口，法兰端面的密封面平整度、螺栓孔的位置度都有严格的公差要求，安装时需要匹配对应压力等级的法兰垫片，

　　按照对角线顺序分次拧紧螺栓，保证密封面的均匀压紧，避免出现局部压溃或者密封不严的问题。底部的法兰结构用于泵壳与底座或者驱动端的连接，其止口尺寸需要与配套的轴承架或者连接座精准配合，保证泵轴与壳体的同轴度要求，避免转子组件运行时出现扫膛问题。结构设计上，壳体的壁厚根据承压等级做了等强度优化，在法兰与壳体主体的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中，流道内壁的曲面过渡也做了平顺化处理，减少流体在壳体内的沿程阻力与局部涡流损失，提升泵组的整体运行效率。在实际选型匹配时，需要重点核对各法兰接口的通径、压力等级与现场管路的匹配性，同时确认壳体材质是否适配输送介质的腐蚀特性，针对不同的输送介质，

　　可以在基础结构不变的前提下调整壳体材质与壁厚，适配清水、弱腐蚀性化工介质、含少量颗粒的污水等不同工况。这类对称结构的泵壳在做三维建模时，通常先构建对称基准面，完成单侧结构的草图绘制与特征构建后，通过镜像操作快速生成整体结构，再对局部的安装特征、密封槽结构做细化处理，建模过程中需要重点关注各法兰端面的平行度、垂直度公差要求，以及流道曲面的连续性，避免出现建模特征的尖角、碎面问题，为后续的工程图输出、有限元应力分析、数控加工编程提供准确的模型基础。在设备维护环节，这种对称结构的泵壳拆装也更加便捷，因为结构对称，拆装时不需要额外做方位标记，回装时也不容易出现装反的问题，同时对称的壁厚结构在做壳体水压试验时，各部位的变形量均匀，更容易发现壳体的铸造缺陷，保障出厂承压性能达标。
