离心泵闭式叶轮结构三维设计

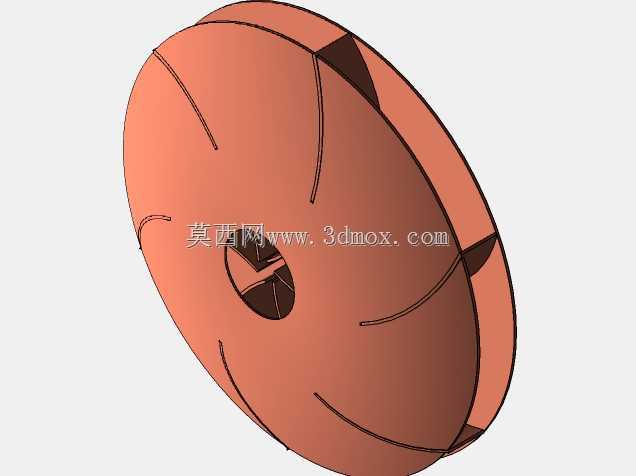

　　作为流体输送系统的核心做功部件，离心泵叶轮的结构设计直接决定整泵的水力效率、运行稳定性与适用工况范围，本次呈现的是后弯式闭式叶轮的三维结构模型，这类叶轮也是当前清水输送、循环增压类离心泵应用占比最高的叶轮结构形式。从实际应用场景来看，这类叶轮广泛适配民用建筑供水、暖通空调循环、工业冷却水输送、农田排灌等常规清水介质输送场景，针对无明显固体颗粒、粘度接近清水的流体，闭式叶轮的容积效率相比开式、半开式叶轮有明显优势，运行时的流体泄漏损失更低，相同轴功率输入下能获得更高的扬程输出。从功能特性上看，该叶轮采用后弯型叶片设计，叶片型线为光滑空间曲面，从叶轮进口端沿轴向延伸后逐步转向径向出口，

　　这种流道设计能够让流体在进入叶轮流道后平稳完成能量转换，减少流体在流道内的冲击损失与脱流风险，降低泵组运行时的水力脉动与振动噪声；叶轮前后盖板为等强度变厚度设计，靠近轮毂位置的盖板厚度略大于轮缘位置，既能够满足高速旋转下的结构强度要求，避免离心力作用下盖板产生过大形变，也能尽可能控制叶轮自身重量，降低轴系的转动惯量，减少泵组启动时的电流冲击。从设计思路层面，建模过程中优先保证了流道的光滑连续性，叶片进出口安放角经过水力计算匹配，进口边做了适当的延伸修圆，能够改善大流量工况下的流体入流条件，减少进口回流与汽蚀发生的概率；轮毂位置的轴孔采用标准平键连接结构，轴孔与盖板的过渡位置做了圆角处理，避免应力集中导致的轮毂开裂风险，

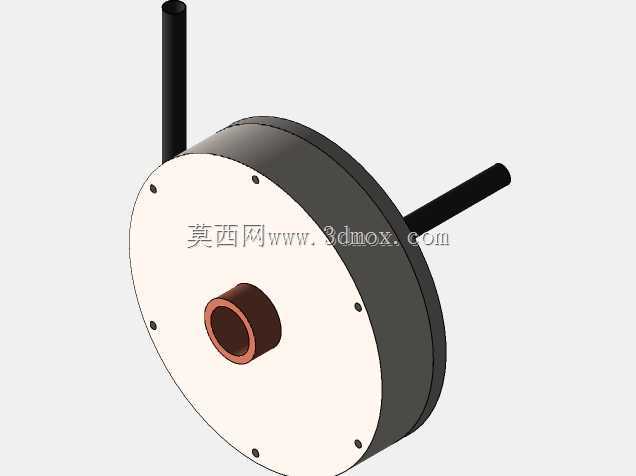

　　叶轮前后盖板的轮缘位置预留了与密封环配合的安装止口，能够和泵体上的密封环形成配合间隙，控制叶轮出口高压流体向进口侧的回流泄漏。从安装边界与尺寸配合来看，该叶轮的轴向安装尺寸需匹配泵腔的轴向间隙要求，安装后叶轮进口端与泵体进水口的对中偏差需控制在允许范围内，避免偏磨导致的效率下降；叶轮出口直径与泵体蜗壳的基圆直径匹配，保证流体从叶轮流出后能平稳进入蜗壳流道完成动能到压能的转换；轴孔尺寸适配常规离心泵的轴径规格，键槽尺寸符合对应轴径的标准连接要求，安装时需保证叶轮端面与轴肩的贴合度，锁紧螺母锁紧后需校验叶轮的径向跳动与端面跳动值，避免高速旋转时出现动平衡超标问题。在实际选型匹配过程中，这类叶轮的参数调整需要结合泵的设计扬程、流量、

　　转速综合计算，叶片数量、叶片出口宽度、出口安放角的微调都会直接影响泵的性能曲线走向，建模时保留了参数化调整的结构逻辑，可根据不同工况需求快速调整叶片型线与过流尺寸，无需重新搭建整体模型框架。需要注意的是，这类闭式叶轮仅适用于输送清洁无颗粒的介质，若输送含固体颗粒或纤维的介质，流道容易出现堵塞，且磨损速率会大幅提升，需根据介质特性调整为开式或半开式叶轮结构，同时过流表面的粗糙度也会影响水力效率，实际加工时需对流道做抛光处理，降低流体沿程摩擦损失。
