适配18与24mm管径双夹式强力软管夹

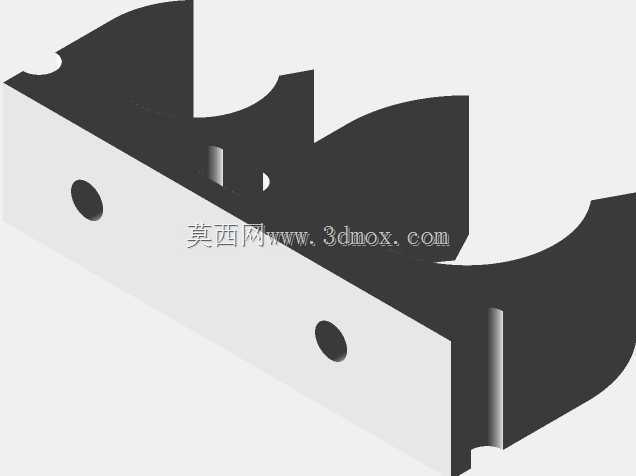

　　在家用电器内部的管路排布场景中，进水与排水软管的固定可靠性，直接决定了设备长期运行的漏液风险，这款双夹式强力软管夹，正是针对洗衣机、洗碗机这类涉水家电的内部管路固定需求开发的结构件。不同于常规单管夹单次仅能固定单根管路的设计，这款夹体采用一体化双联C型抱箍结构，可同时完成两根不同管径软管的夹持固定，两个夹持位分别适配18mm与24mm两种常用的家电给排水软管外径，在设备内部局促的安装空间内，能够减少独立管夹的使用数量，降低装配工序的零件管理成本，同时缩减固定点占用的安装空间，让内部管路排布更紧凑规整。

　　从实际使用的工况需求出发，常规薄壁管夹在设备长期运行的振动环境下，容易出现夹持力衰减、夹体形变松脱的问题，尤其是供水回路存在一定水压波动的场景，软管受水压冲击产生的小幅蠕动，会持续对夹体施加交变载荷，这款夹体做了强力版的结构强化，夹体整体壁厚比普通同规格管夹提升约30%，C型夹持臂的过渡位置做了大圆弧应力分散设计，避免长期受载后在弯折位置出现应力开裂，夹持臂的开口端做了外扩导向倒角，装配时无需额外撑开工具即可将软管压入夹持位，压入后夹体自身的结构回弹力可提供持续的径向抱紧力，无需额外加装锁紧螺钉即可实现可靠固定，适配家电批量装配的快装需求。

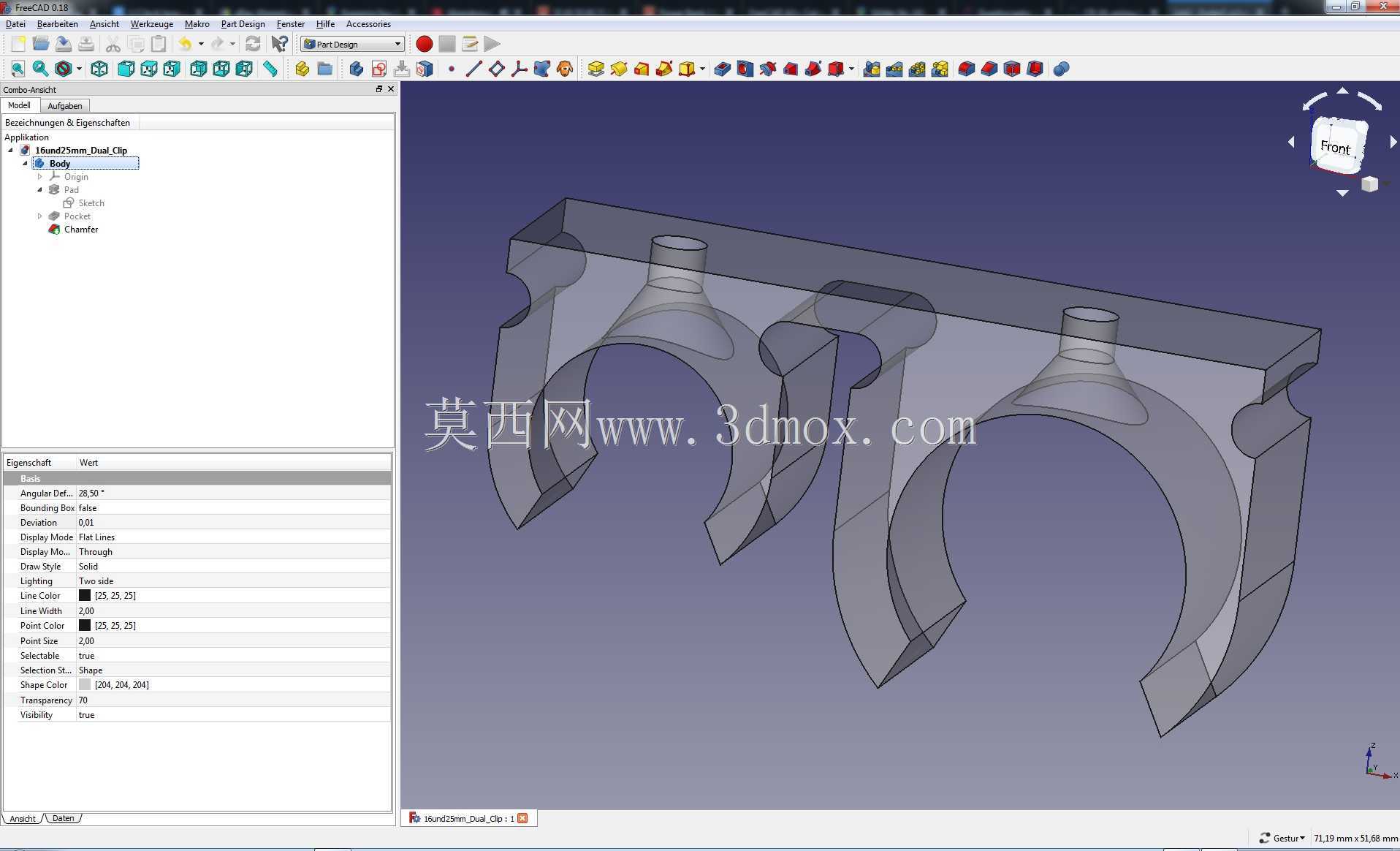

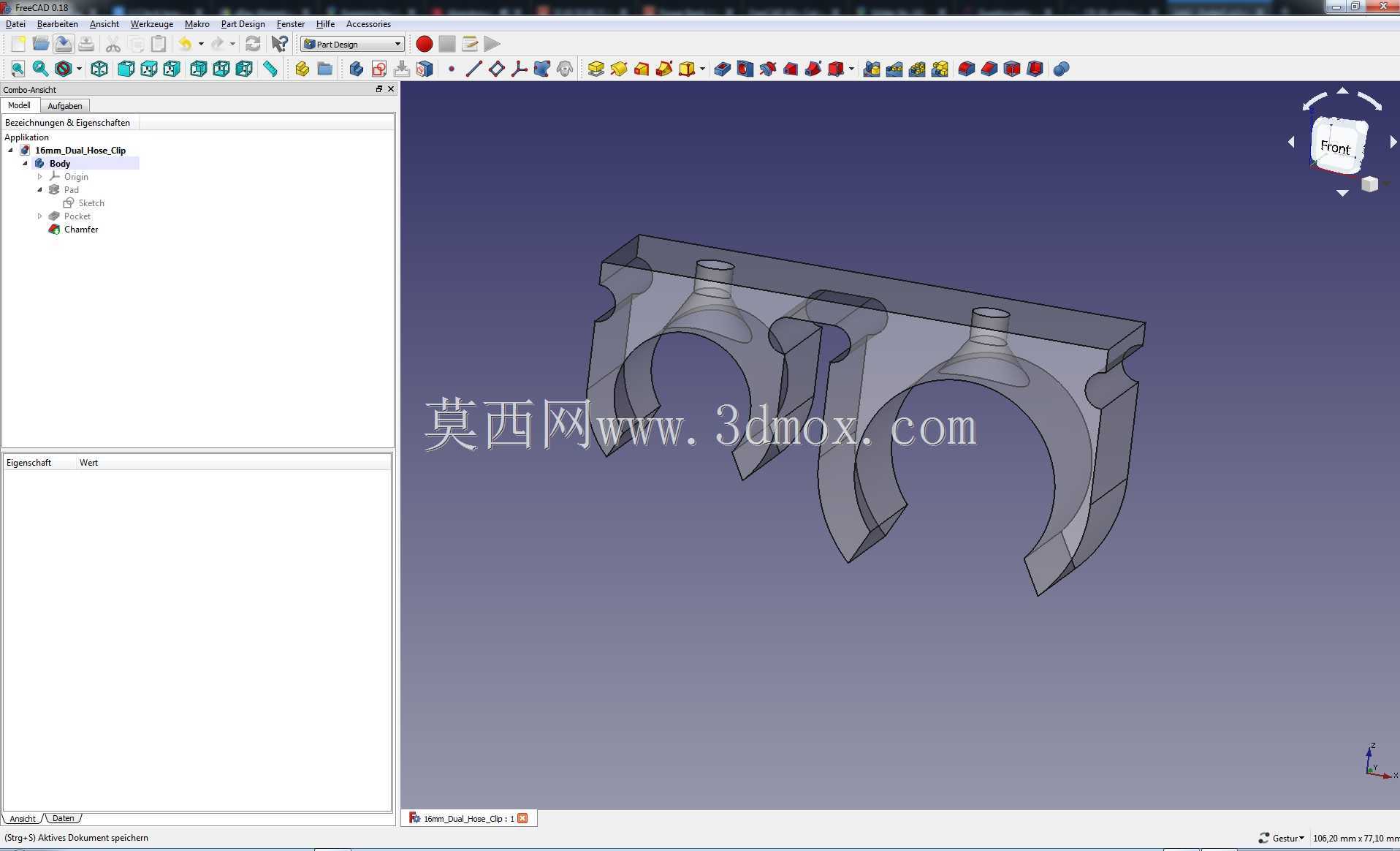

　　设计过程中，首先对两种适配管径的软管外层硬度、受压形变量做了实测，将夹持位的内径设计为比软管标称外径小1.2mm，保证抱紧力足够的同时，不会因为过度夹持导致软管内层通径被压瘪，影响水流通畅。两个夹持位之间的连接筋做了等宽加厚设计，既保证两个夹位的受力不会互相干扰，也避免安装时单侧受力导致整个夹体出现偏转。夹体的安装贴合面做了平面度公差控制，可直接贴合家电内部的塑料壳体或金属钣金面安装，无需额外调整安装面的贴合度，夹持臂的边缘全部做了R0.5的圆角钝化处理，避免装配或后期维护时划伤软管外壁，也防止作业人员被锐边割伤。

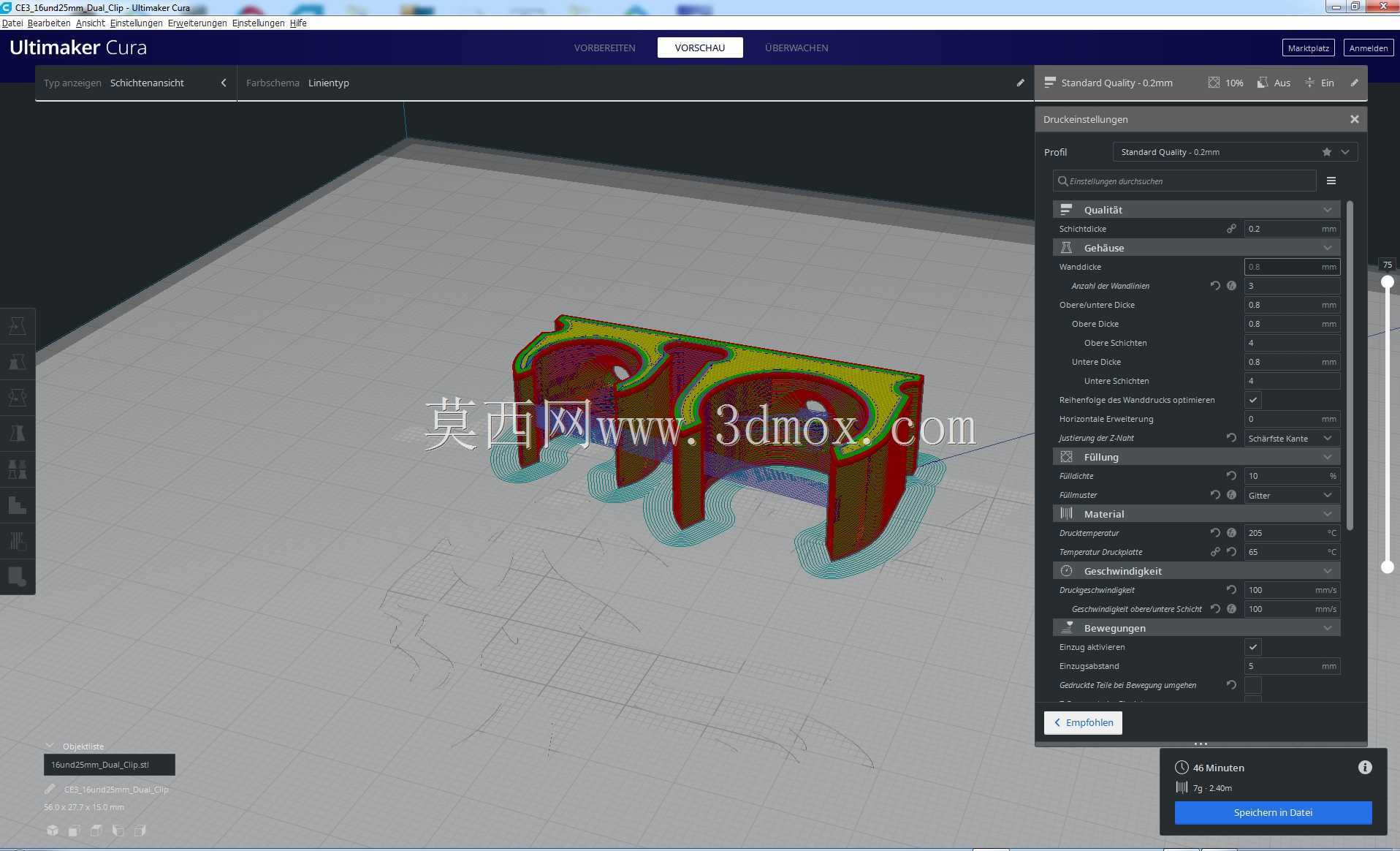

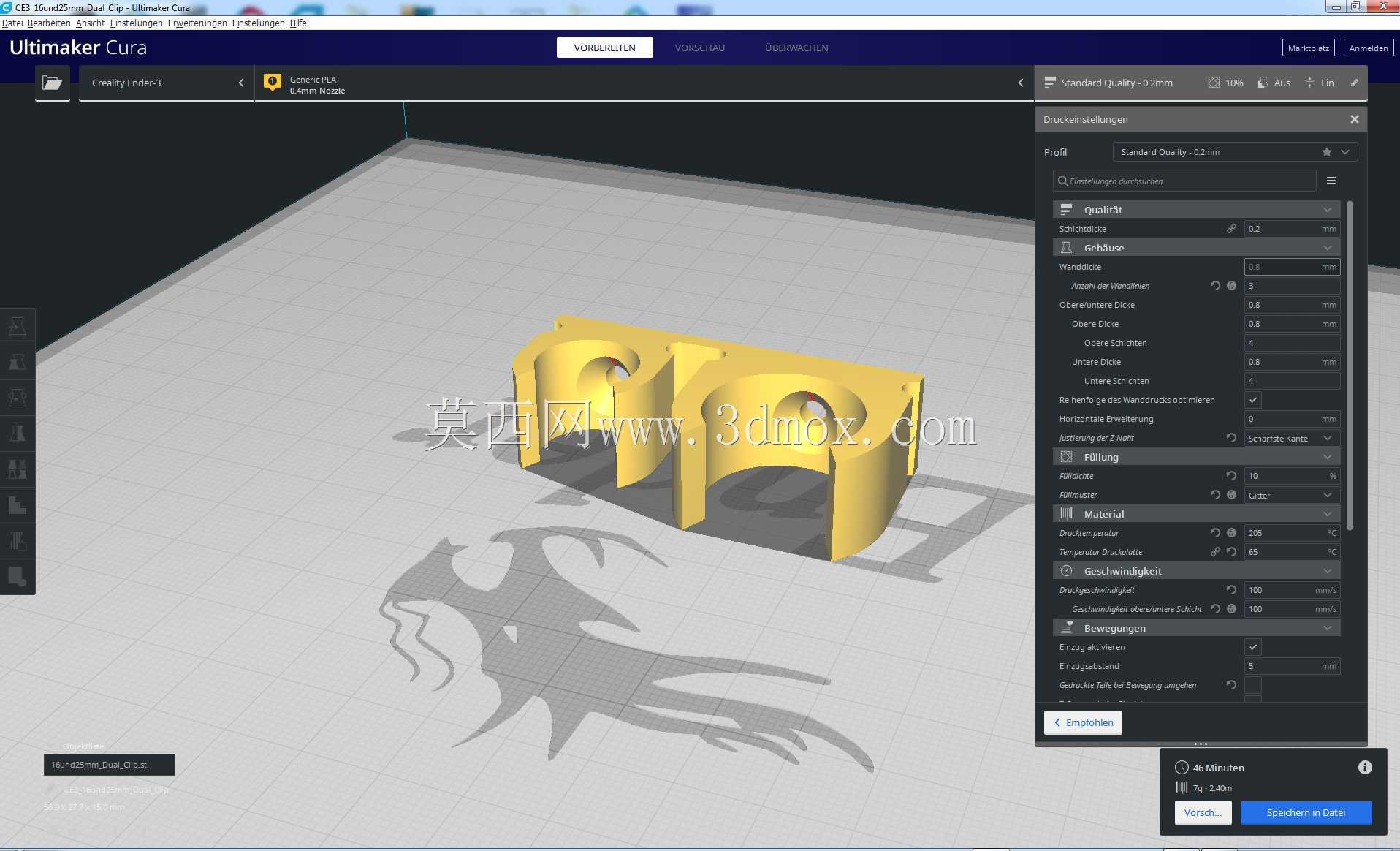

　　从安装边界来看，整个夹体的横向总宽度控制在62mm以内，单个夹持位的轴向夹持宽度为12mm，安装后夹体突出安装基面的高度不超过32mm，不会和周边的水泵、阀件、线束等零部件产生运动干涉，适配绝大多数波轮洗衣机、嵌入式洗碗机的内部管路安装空间。夹体采用PLA材质即可满足3D打印打样验证需求，量产时可替换为PP或PA66等耐水、耐老化的工程塑料，适配家电产品全生命周期的使用要求。在实际管路排布中，这类双联体管夹特别适合进水回路中冷热水管并排固定、或者进水管与回水管近距离排布的场景，能够让两根软管保持固定的间距，避免设备运行振动时管路互相摩擦导致外壁磨损，也能让管路走线更顺直，减少软管弯折导致的通水阻力增大问题。不同于金属喉箍需要调节锁紧力矩的装配要求，这款塑料夹体的抱紧力由结构自身尺寸保证，装配时只要将软管压入到位即可达到设计的夹持力，不会出现人工装配时力矩过大夹坏软管、或者力矩过小固定不牢的问题，非常适合自动化产线的批量装配作业。针对涉水家电内部潮湿、偶尔有洗涤试剂溅落的使用环境，夹体的结构没有设计容易积留积液的凹槽死角，表面光滑不易附着污垢，长期使用也不会因为积液积垢导致夹体腐蚀或老化加速。
