Ender3打印机Z轴加高至345mm改装结构

　　桌面级FDM3D打印机的原厂Z轴行程往往无法满足大尺寸竖向模型的制作需求，很多创客在打印 tall 型手办、竖向结构件、定制化长杆件时，经常遇到打印高度不足需要拆分模型拼接的问题，拼接不仅会额外增加后处理工作量，还容易在拼接位置出现强度不足、层纹错位、粘接痕迹明显的缺陷，直接影响成品的外观质量与结构性能。这套针对Ender3机型的Z轴加高改装结构，核心目标是将设备原有的Z轴有效打印行程提升至345mm，适配更多竖向大尺寸模型的一次性成型需求，避免模型拆分带来的各类问题。

　　改装方案的核心结构改动围绕Z轴支撑体系与传动衔接部分展开，首先是两侧竖向支撑铝型材的替换，原厂配套的短尺寸铝型材更换为500mm长度规格的同截面型材，替换过程中需要注意型材截面槽型与原厂滑块、固定件的匹配度，确保X轴横梁的滑动顺畅度不受型材更换的影响。型材安装前需要在对应位置预先加工两个4.5mm的安装孔，用于电源相关线束的固定与走线，避免加高后线束长度不足、走线杂乱剐蹭运动部件的问题；在型材的顶部与底部连接位置，需要攻丝加工5mm规格的螺纹，用于Z轴螺母延长件的固定安装，攻丝过程中要保证螺纹的同轴度，避免后续安装延长件后出现丝杆卡顿、运行阻力过大的问题。

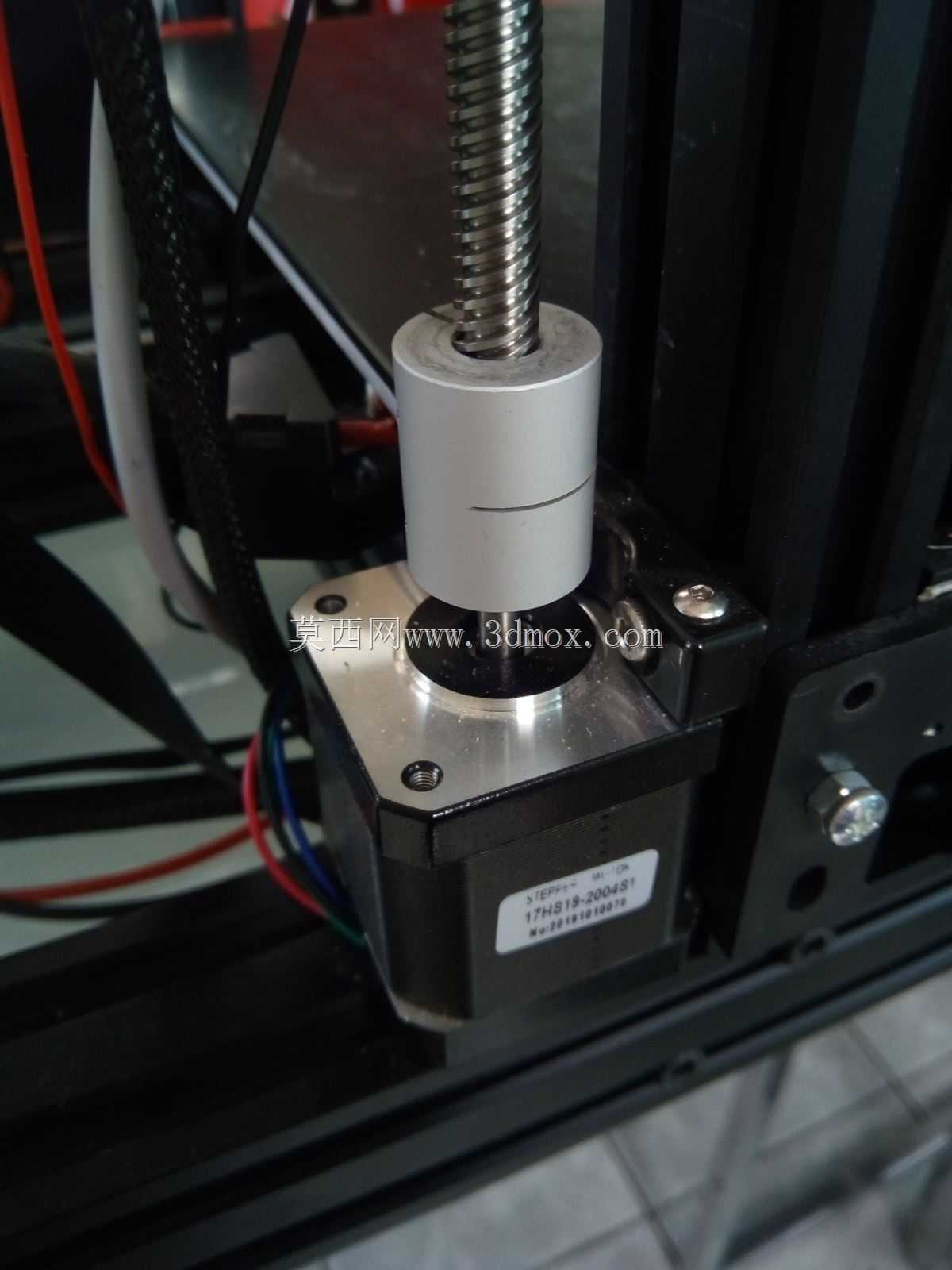

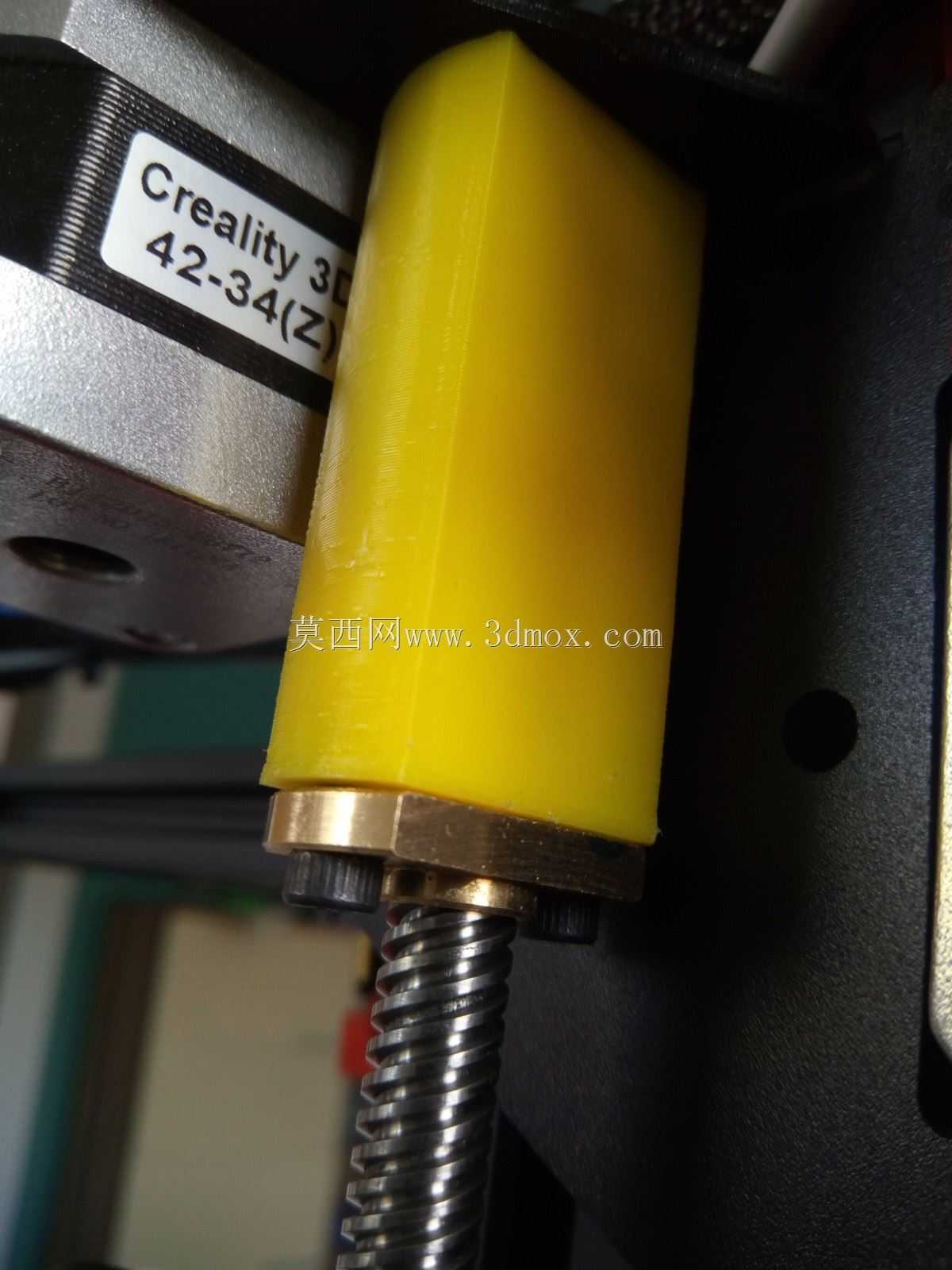

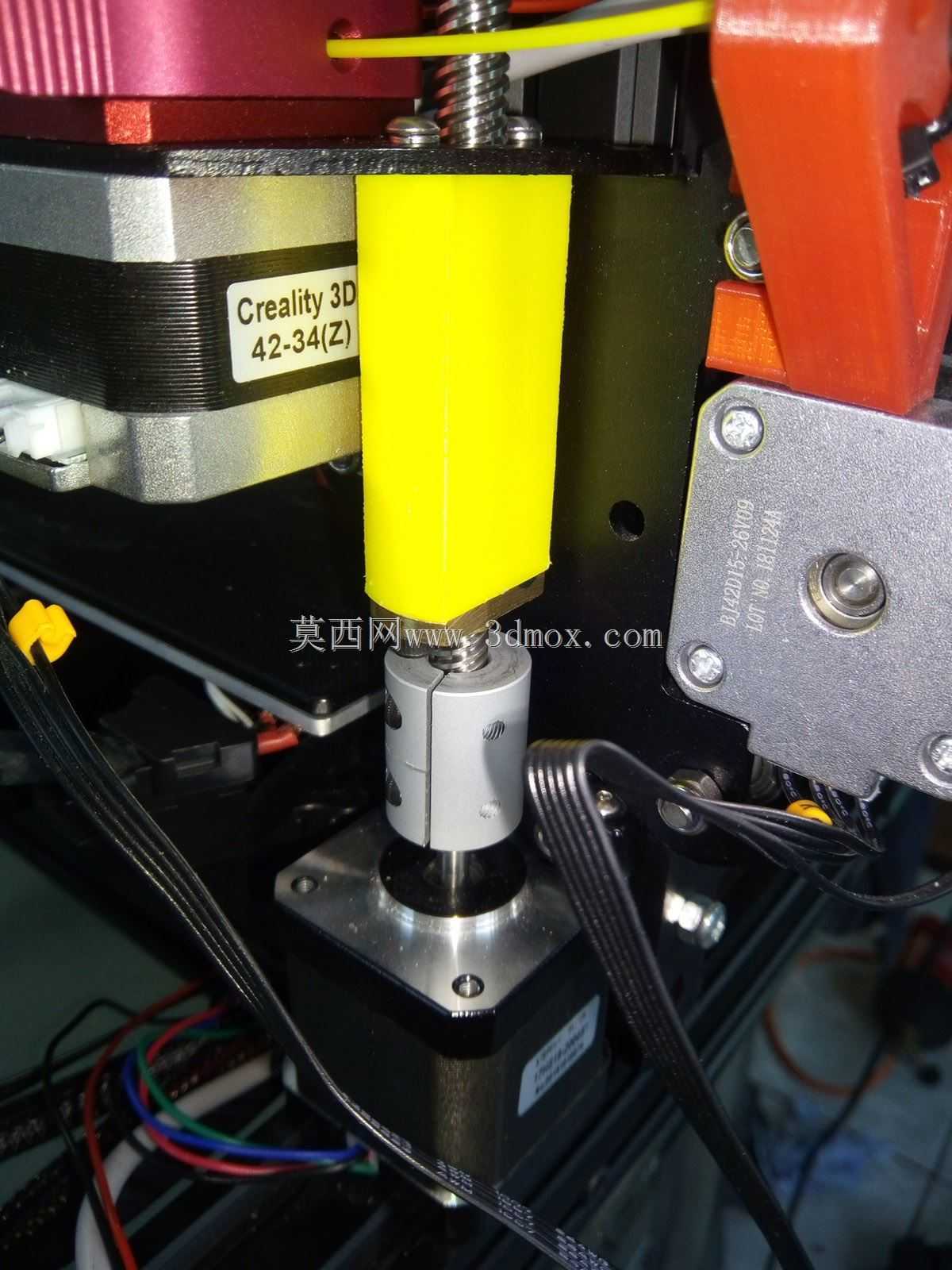

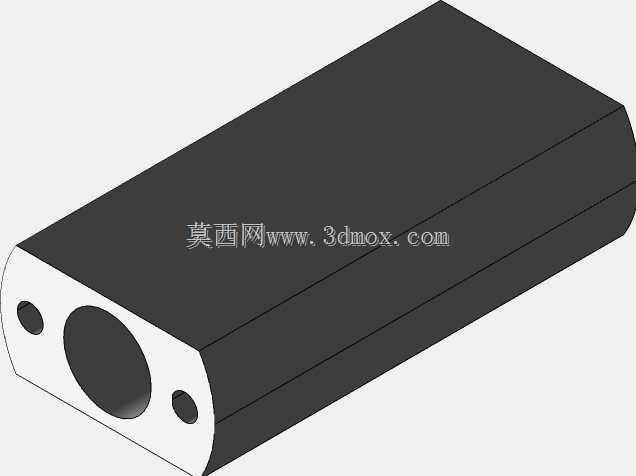

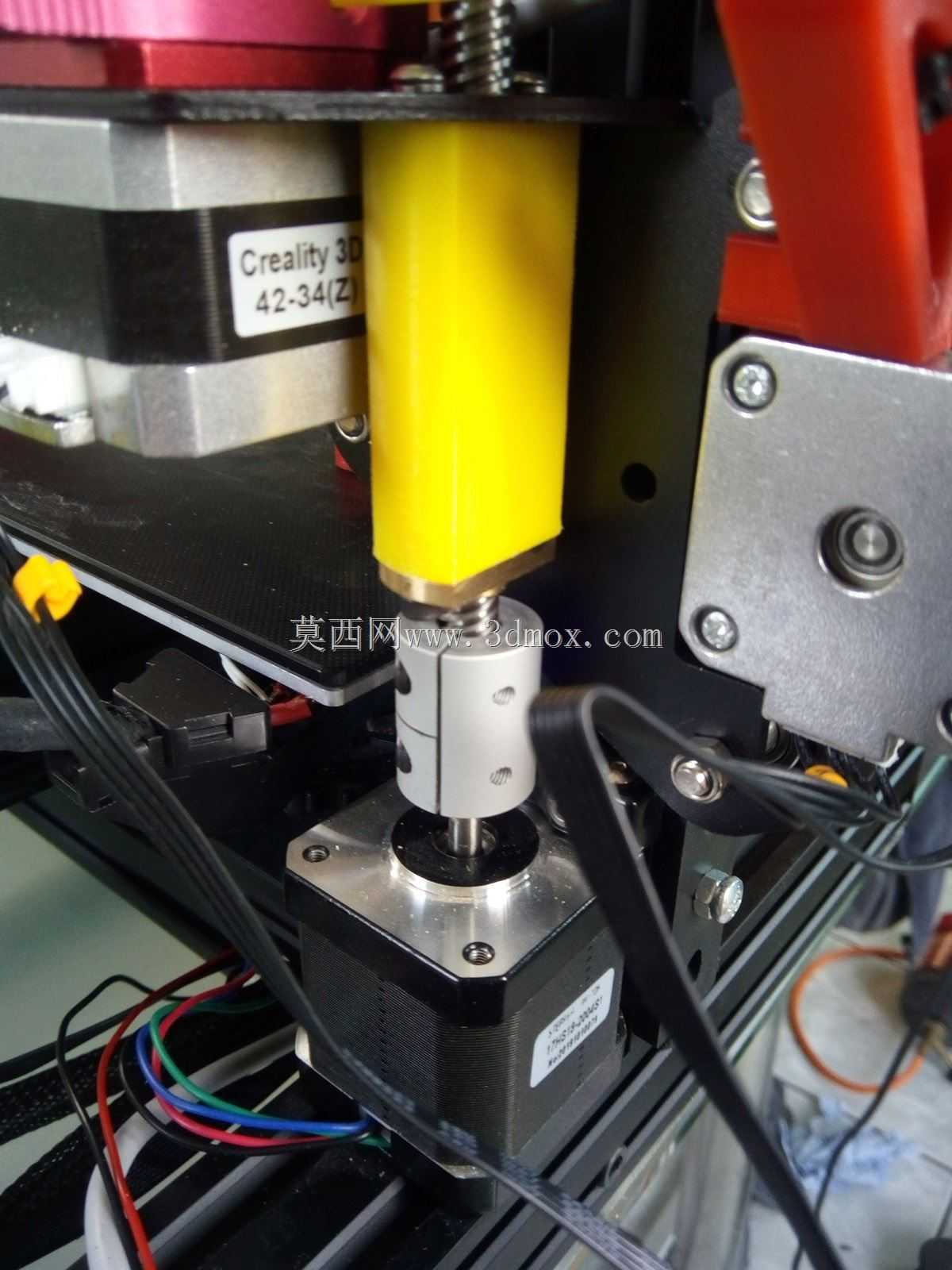

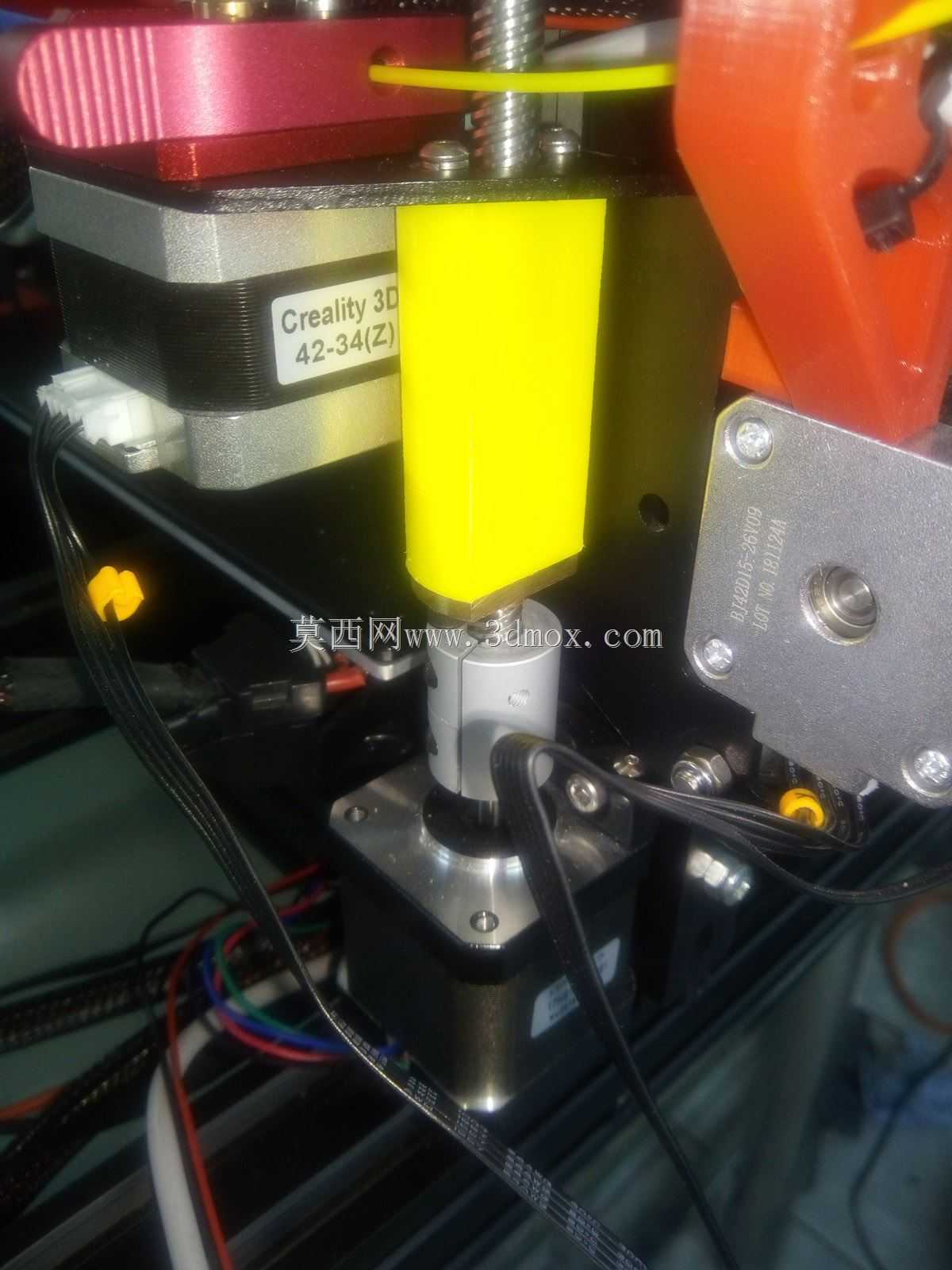

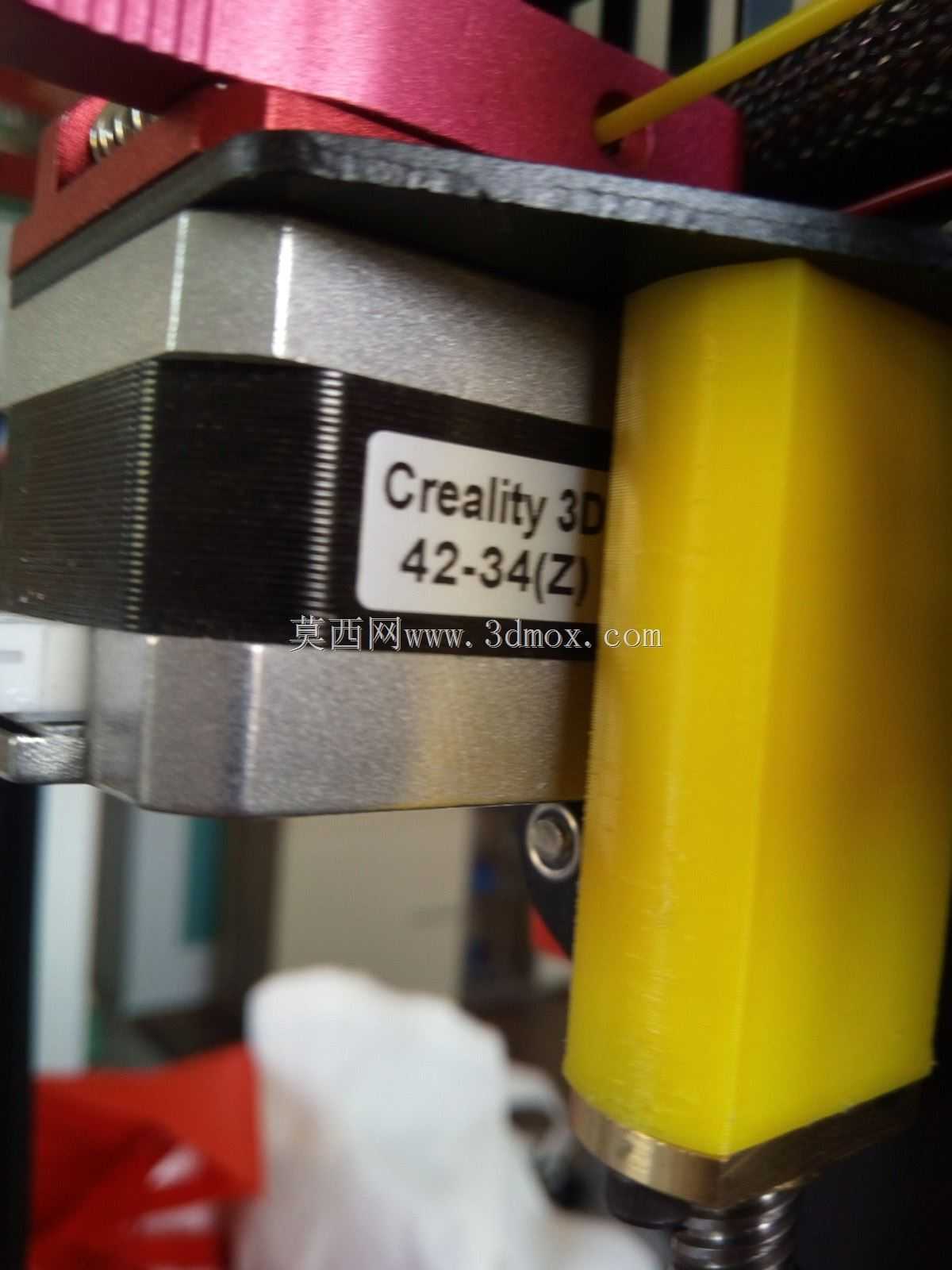

　　传动衔接部分的设计是整个改装的核心，需要配套设计Z轴丝杆螺母的延长连接件，安装时先将原厂的Z轴梯形螺母拆下，通过螺栓将延长件与原厂螺母刚性连接，再将延长件的另一端与Z轴的滑动支架进行栓接固定，连接过程中要反复校准延长件与丝杆的同轴度，确保丝杆转动过程中螺母座不会出现偏磨、卡顿的情况。如果原厂Z轴螺母的安装孔位与延长件匹配度不足，可以通过砂纸对中间大孔进行适度修磨，保证Z形螺母能够顺畅嵌入安装位，避免过盈配合导致的螺母变形、传动阻力增大问题。部分用户如果追求更高的Z轴运动稳定性，也可以配套更换更高扭矩的步进电机，但从实际打印测试来看，原厂电机在合理调整驱动电流的前提下，完全可以驱动加高后的Z轴结构稳定运行，并非必须更换的部件。

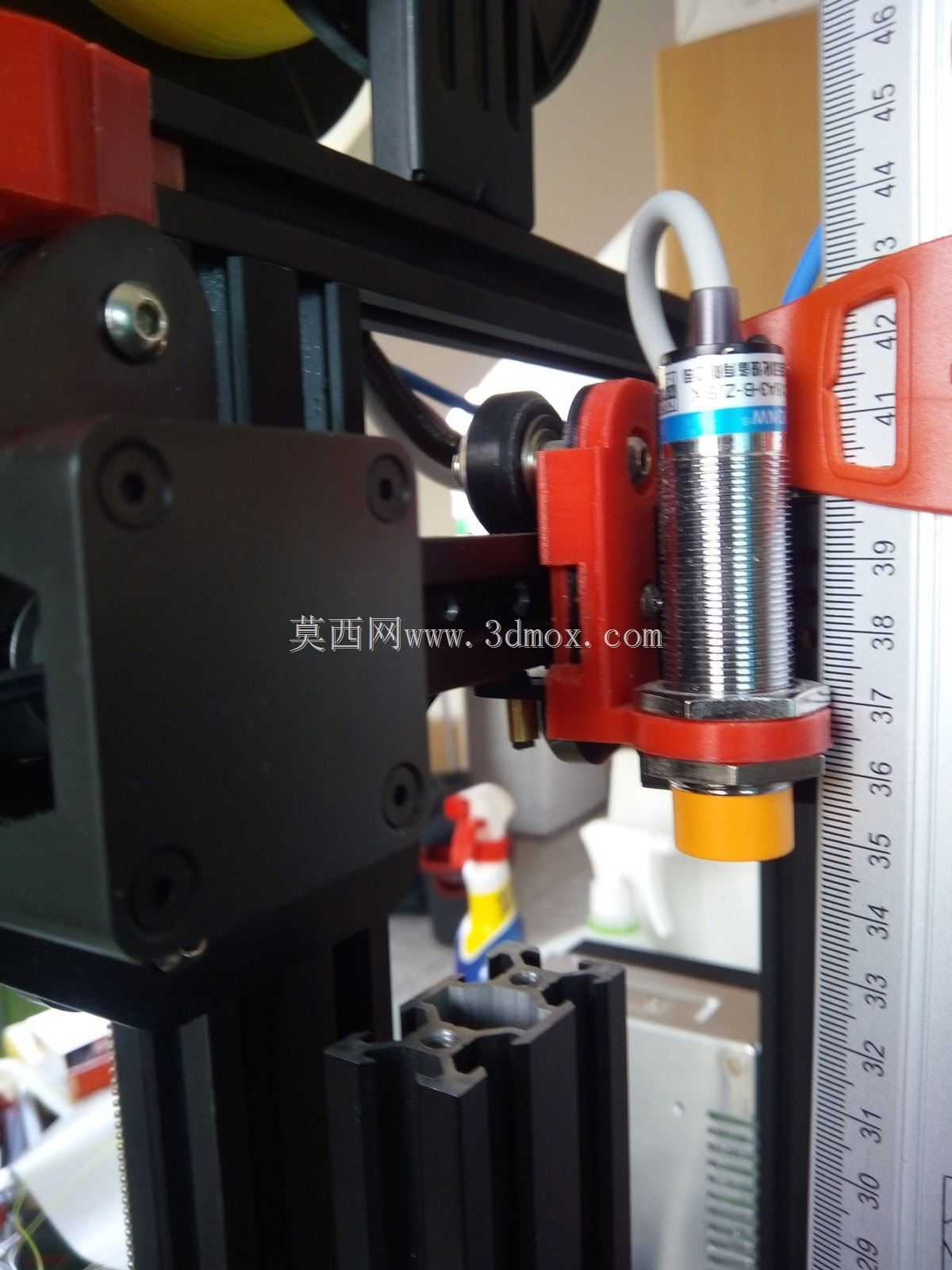

　　从安装边界来看，改装完成后设备的整体竖向高度会随型材更换相应增加，放置设备时需要预留足够的顶部空间，避免设备顶部与置物架、桌面挡板等障碍物发生干涉；X轴与Y轴的有效打印行程完全保留原厂参数，不需要对X、Y轴的限位、传动结构做任何改动，不会影响原有平面尺寸的打印能力。走线方面需要重新梳理Z轴电机、限位开关的线束长度，确保Z轴运行到最高345mm位置时，线束不会被拉扯绷紧，也不会垂落剐蹭打印平台或者运动中的挤出头。

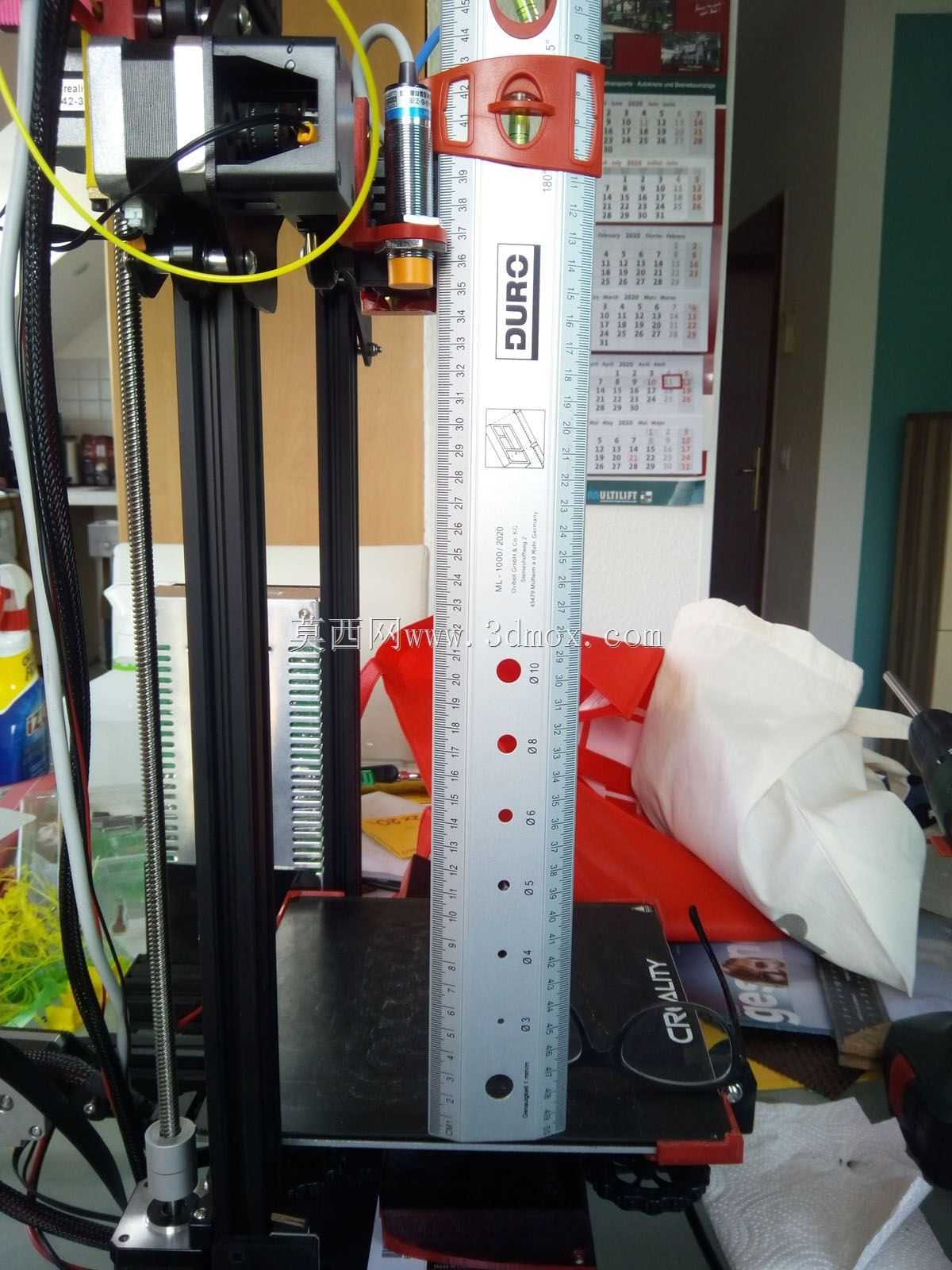

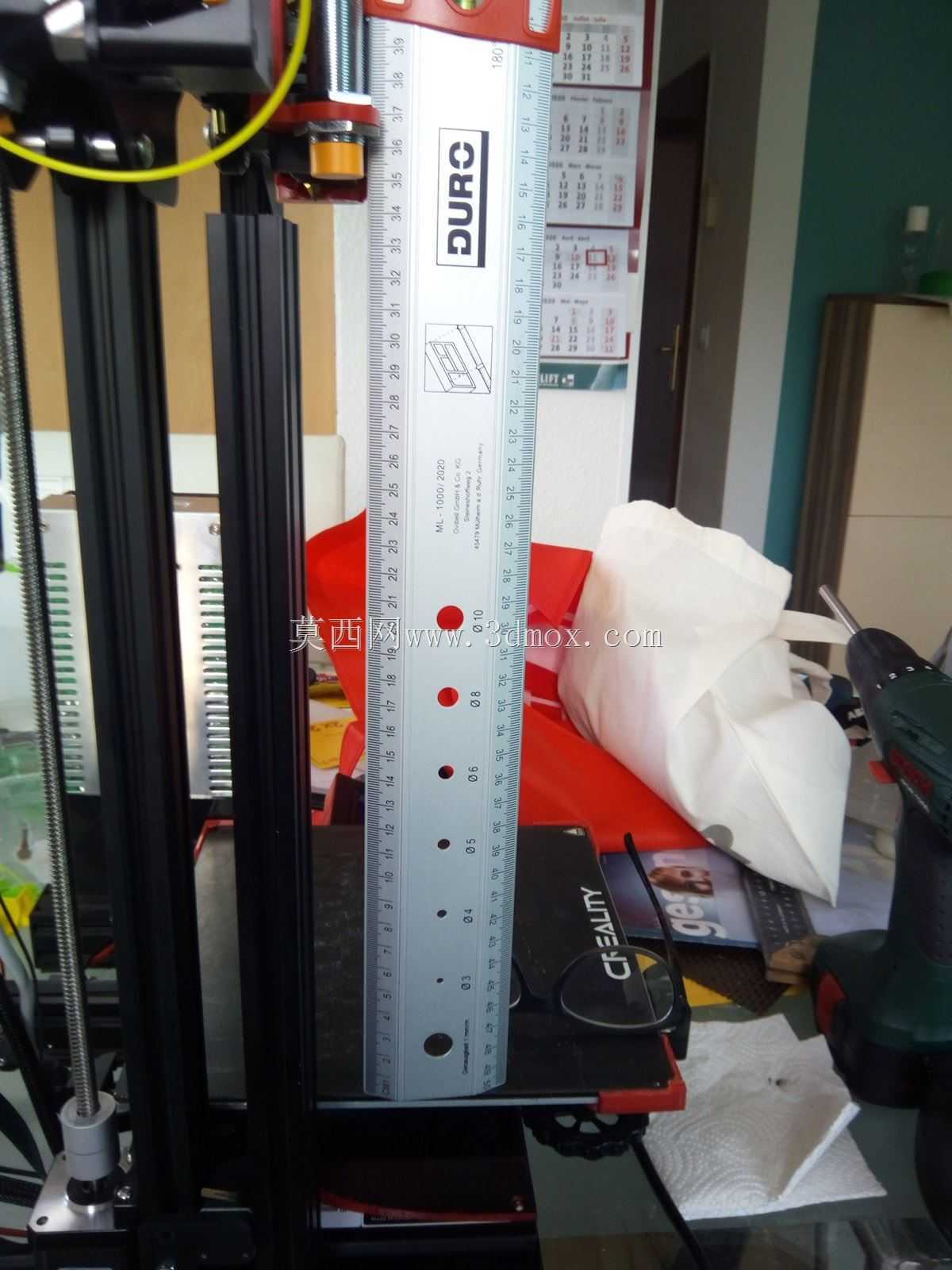

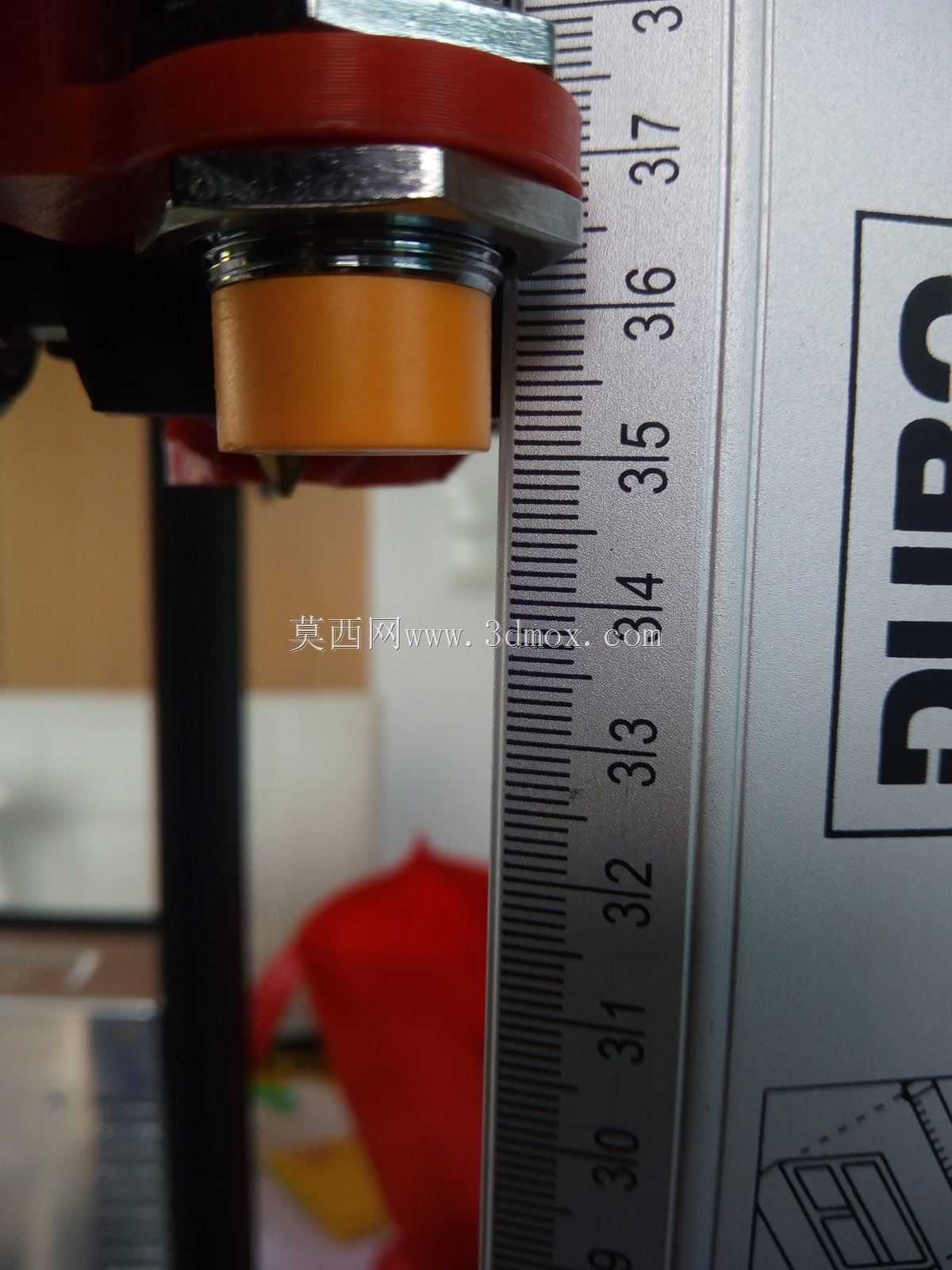

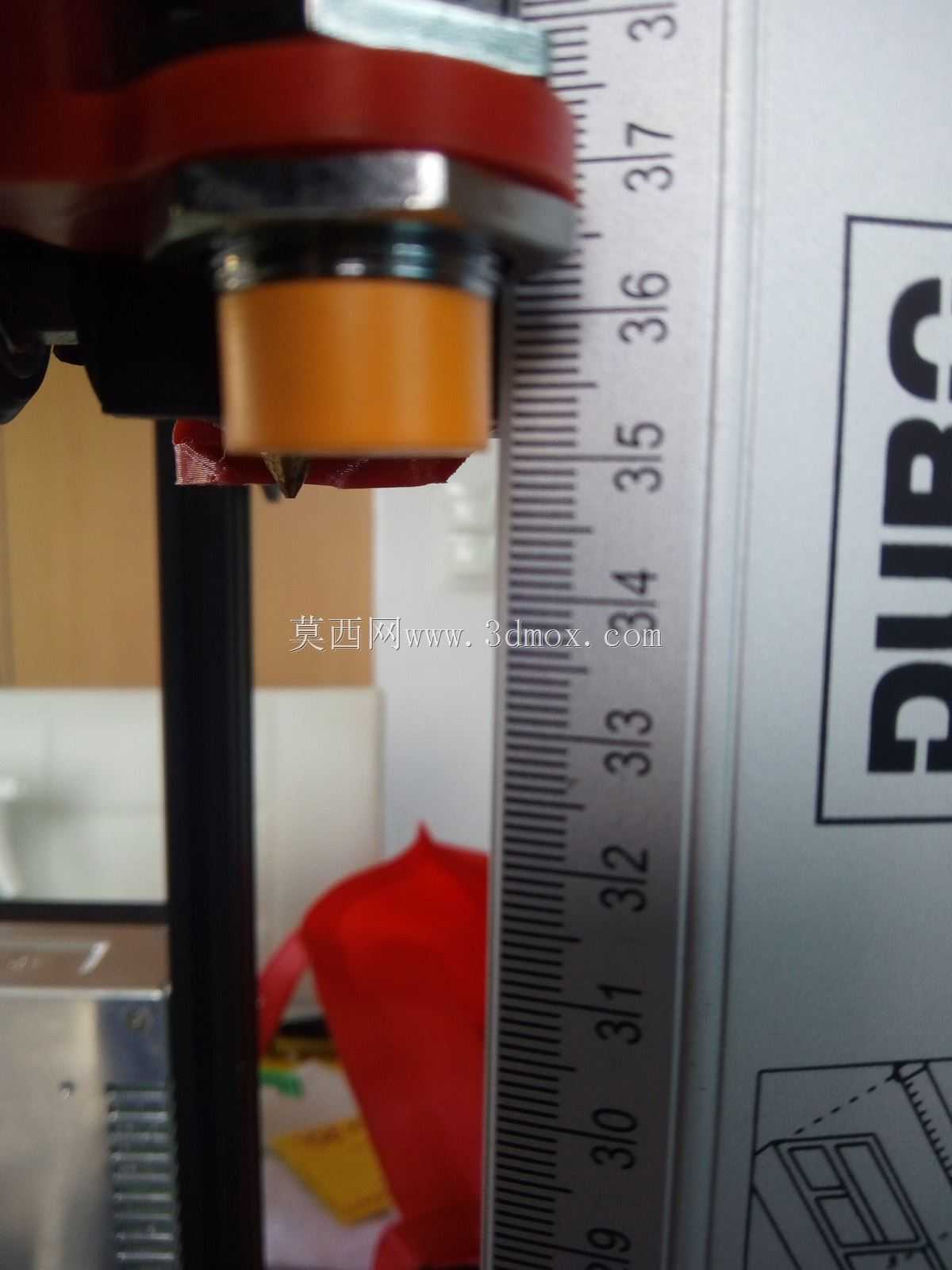

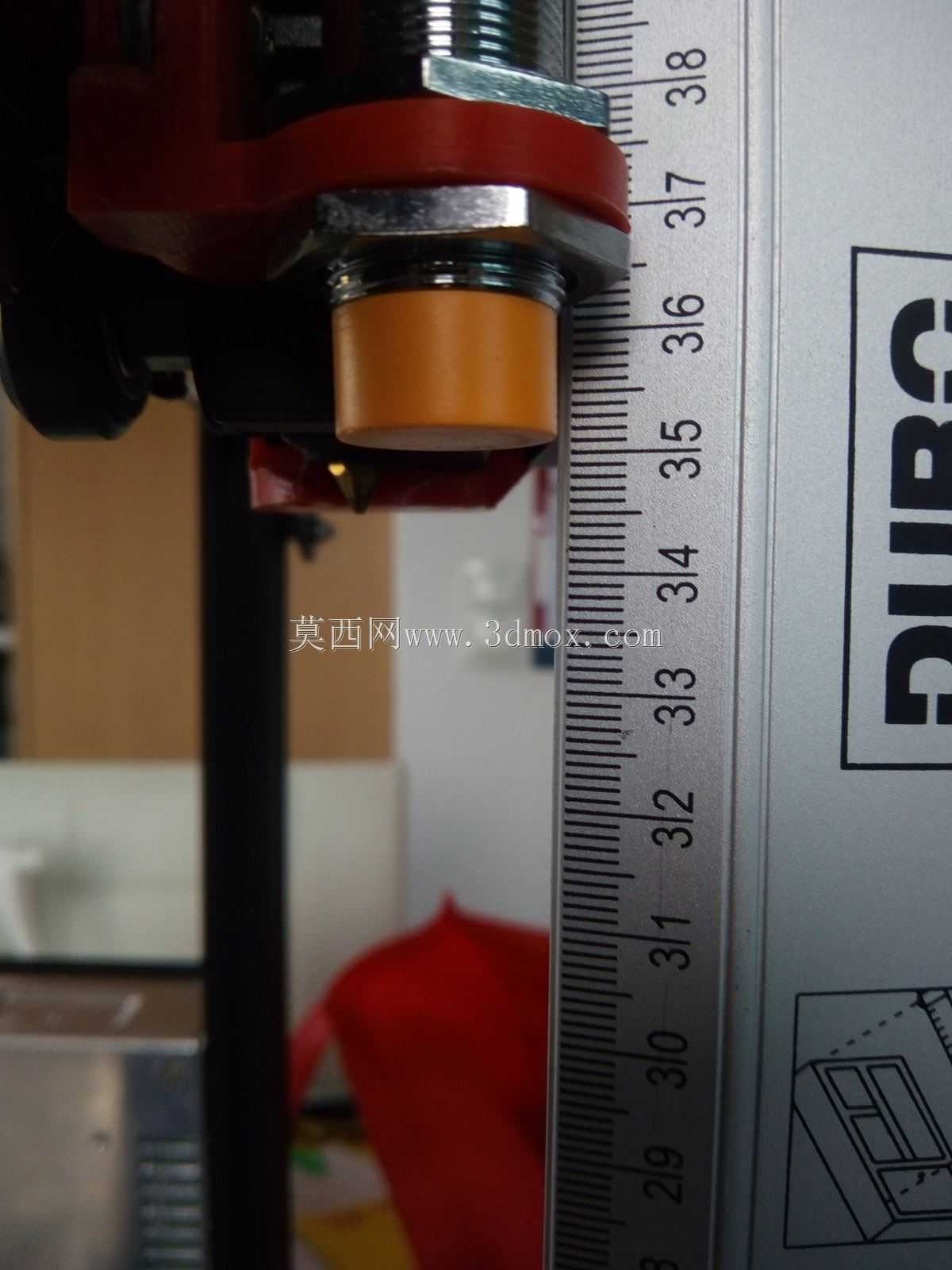

　　实际打印测试过程中，加高后的Z轴运行平稳，在0.2mm层厚、10%填充的常规打印参数下，345mm高度的竖向模型可以一次性连续打印完成，不会出现层纹偏移、Z轴丢步的问题，打印PLA材质的模型时成型质量与原厂状态无明显差异。这套改装结构不需要对设备的主控板、电源等核心电气部件做改动，所有机械连接部件都可以通过常规的五金加工方式制作，改装成本较低，适合有一定动手能力的桌面3D打印机用户自行改装升级，有效拓展原有设备的加工范围，满足更多场景的模型制作需求。日常使用中只需要定期检查延长件的连接螺栓是否松动，给Z轴丝杆涂抹适量润滑脂，就可以保证加高结构长期稳定运行，不需要额外的复杂维护。
