创想三维Ender-3打印机探头固定支架

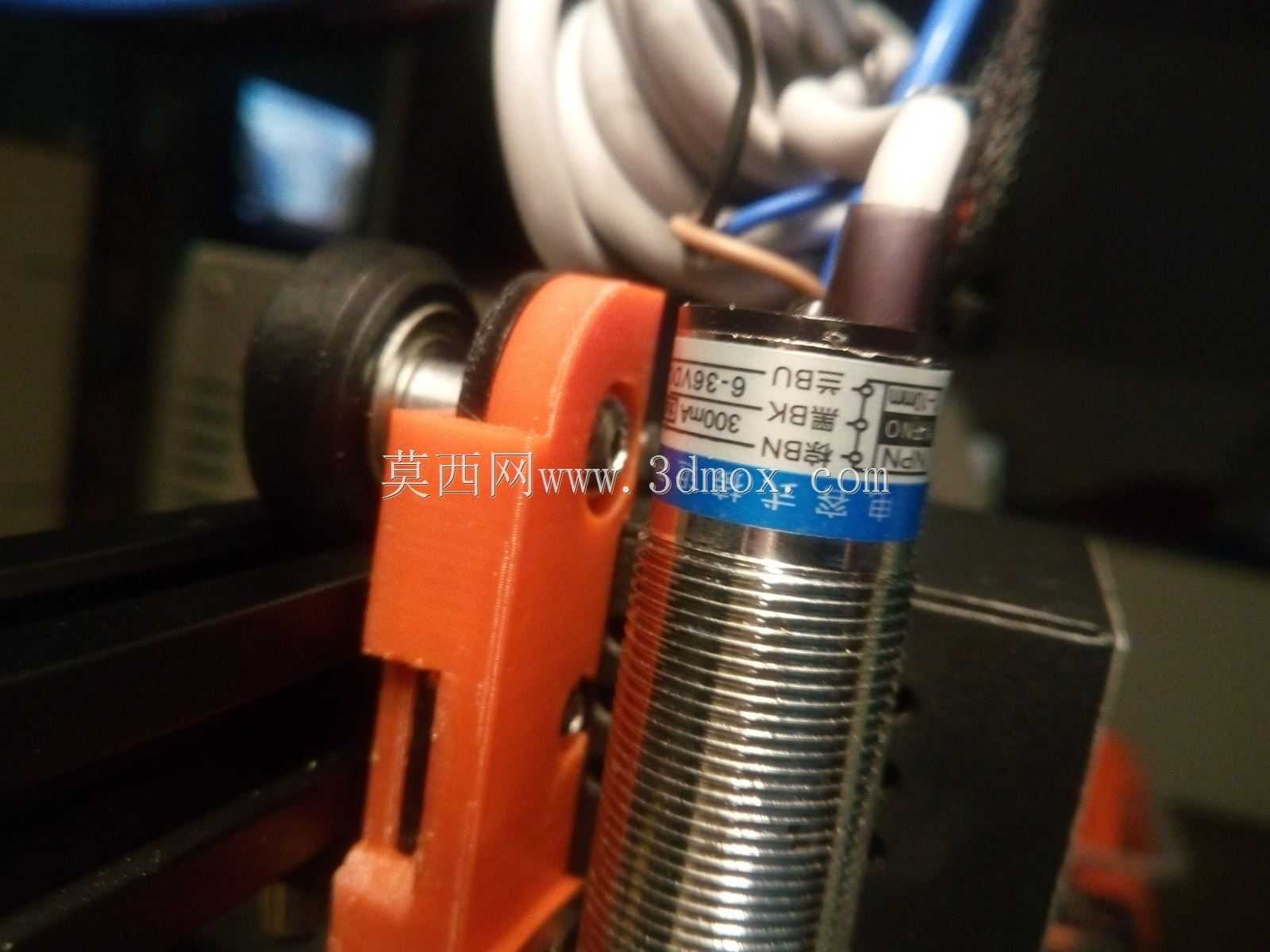

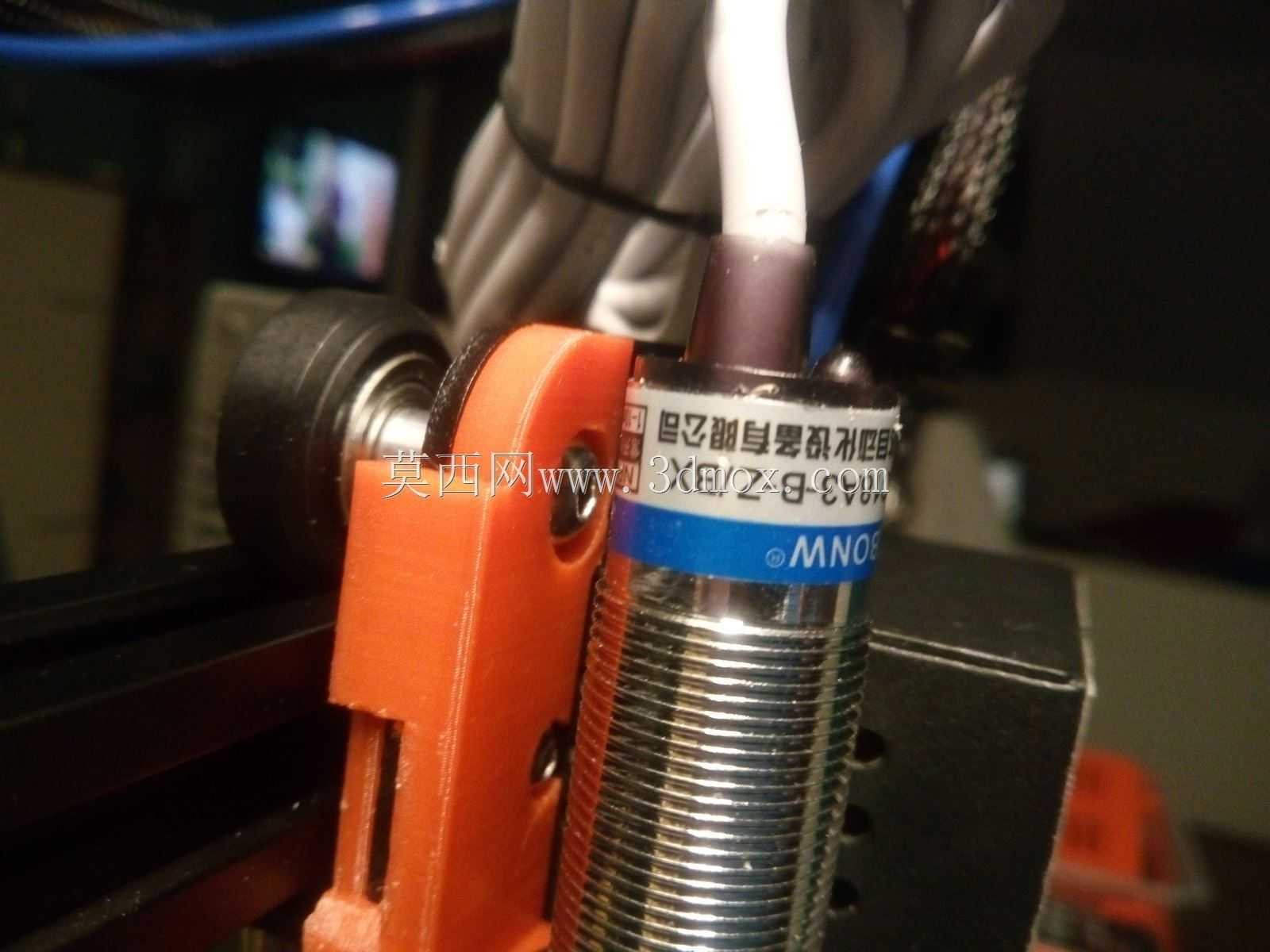

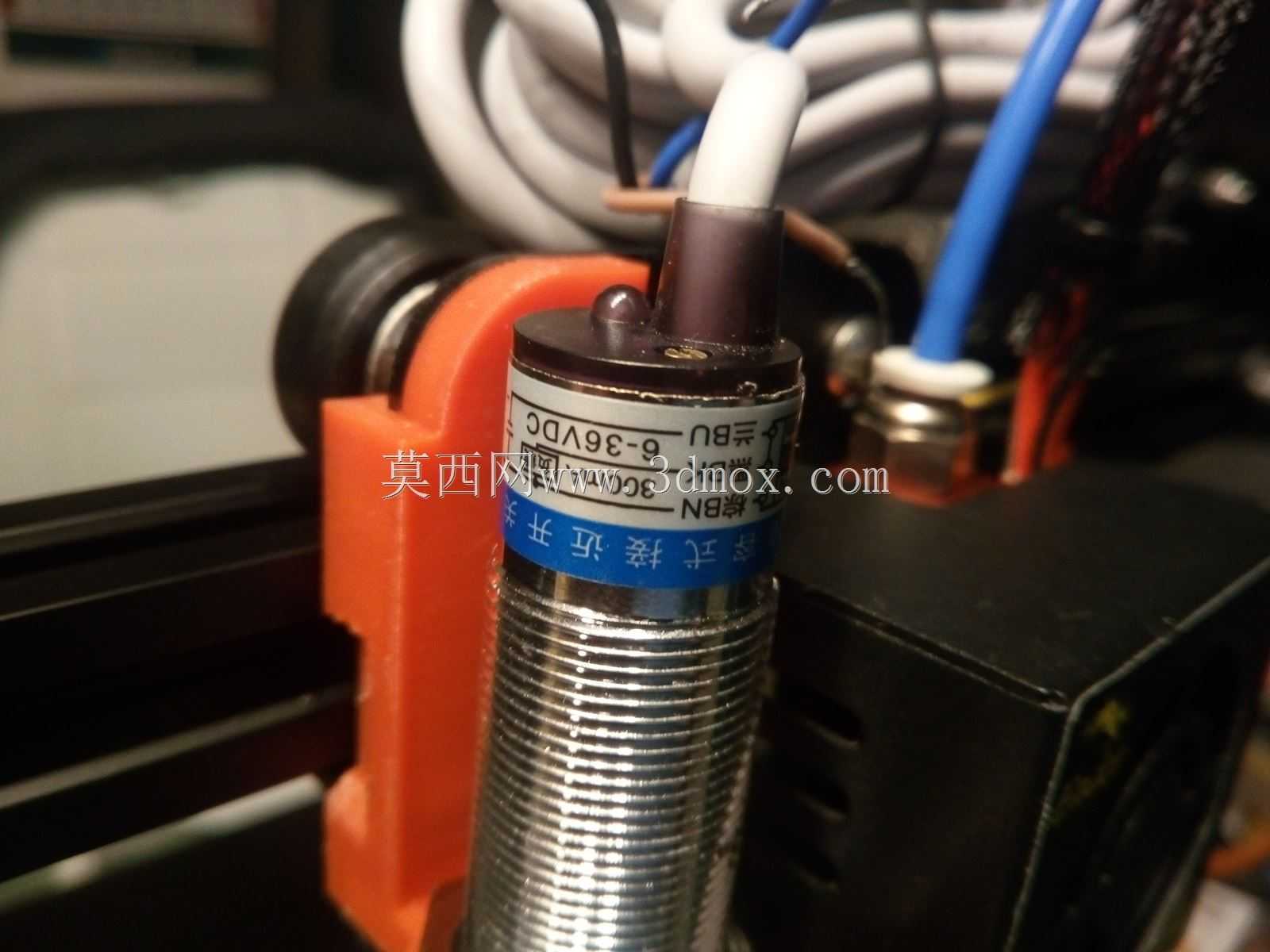

　　桌面级FDM3D打印作业场景中，Z轴零点定位精度直接决定首层打印附着效果，是影响成品良率的核心环节之一，不少用户会为入门级机型加装电容式接近探头实现自动床面调平，替代传统手动调平的繁琐操作，而探头的安装固定结构，是整套自动调平方案能够稳定运行的基础。这款适配创想三维Ender-3机型的探头支架，针对市面常见的18mm直径圆柱型电容探头设计，在原有第三方支架方案的基础上做了安装适配性优化，解决了早期方案中安装孔位与挤出机原有螺钉位置不匹配、安装后探头与挤出机滑轨存在运动干涉的问题。从结构设计逻辑来看，支架采用侧向滑入式的探头夹持结构，探头装入夹持位后可通过侧向锁紧结构固定，无需从支架端部穿装探头，

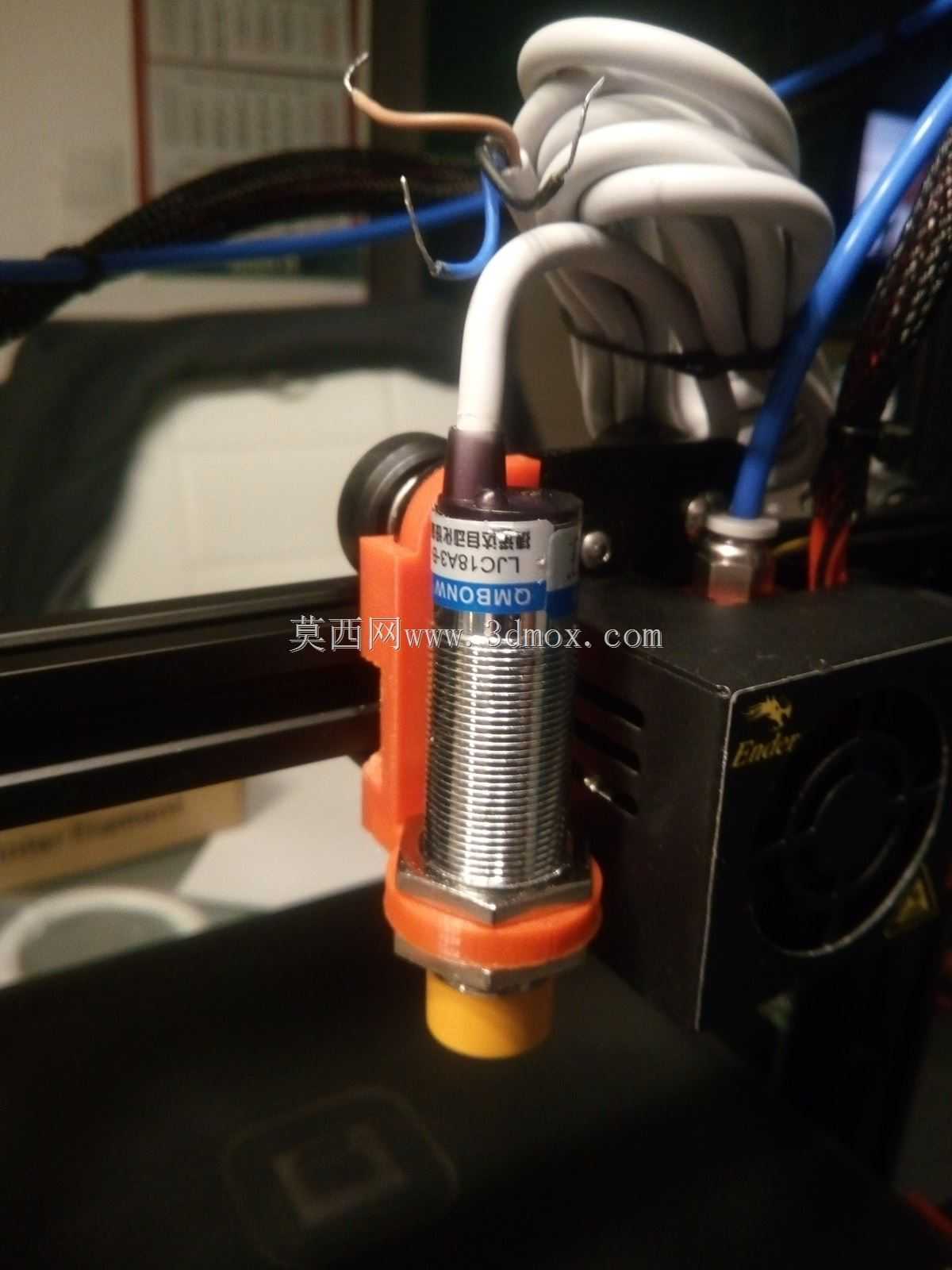

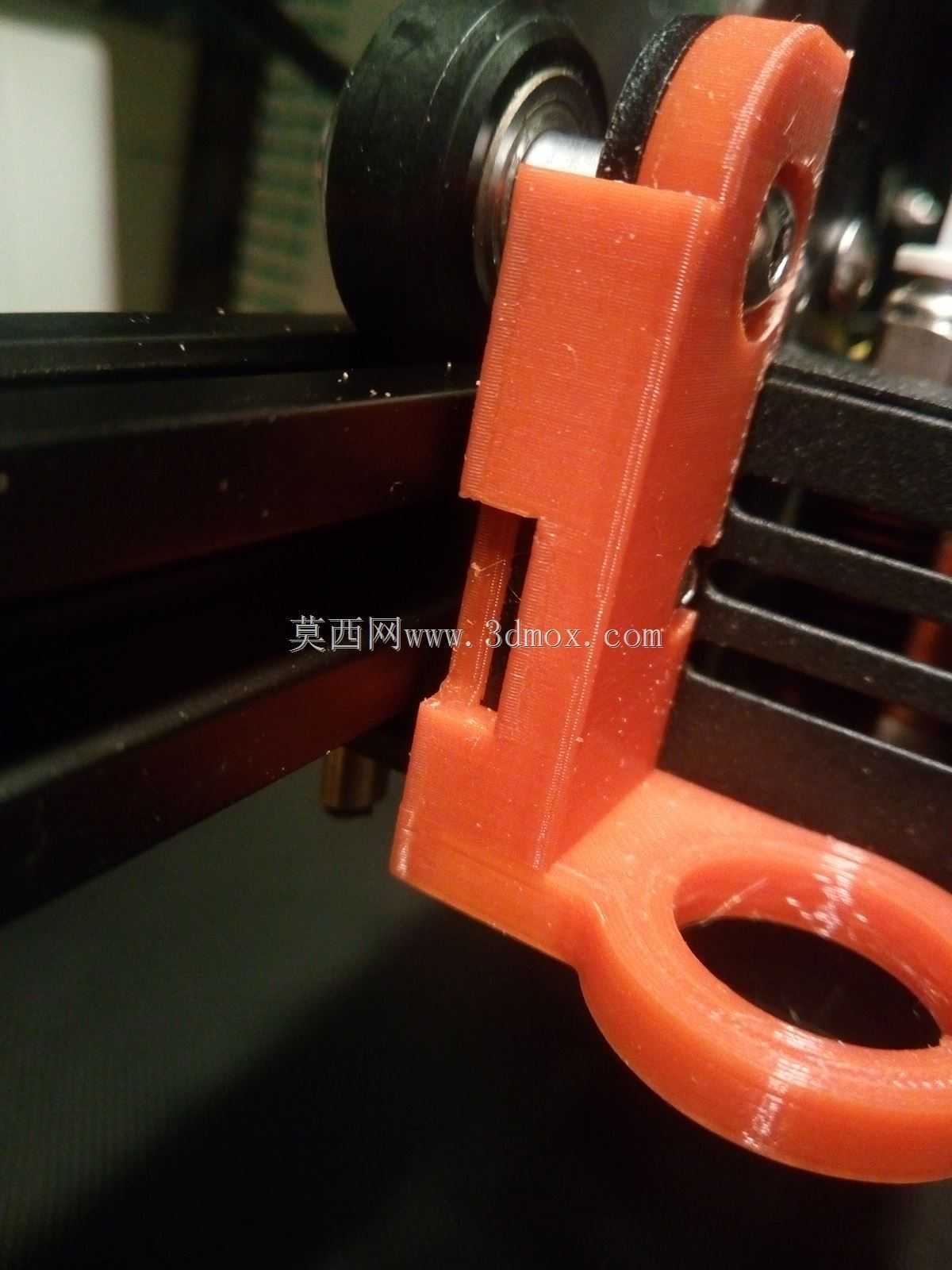

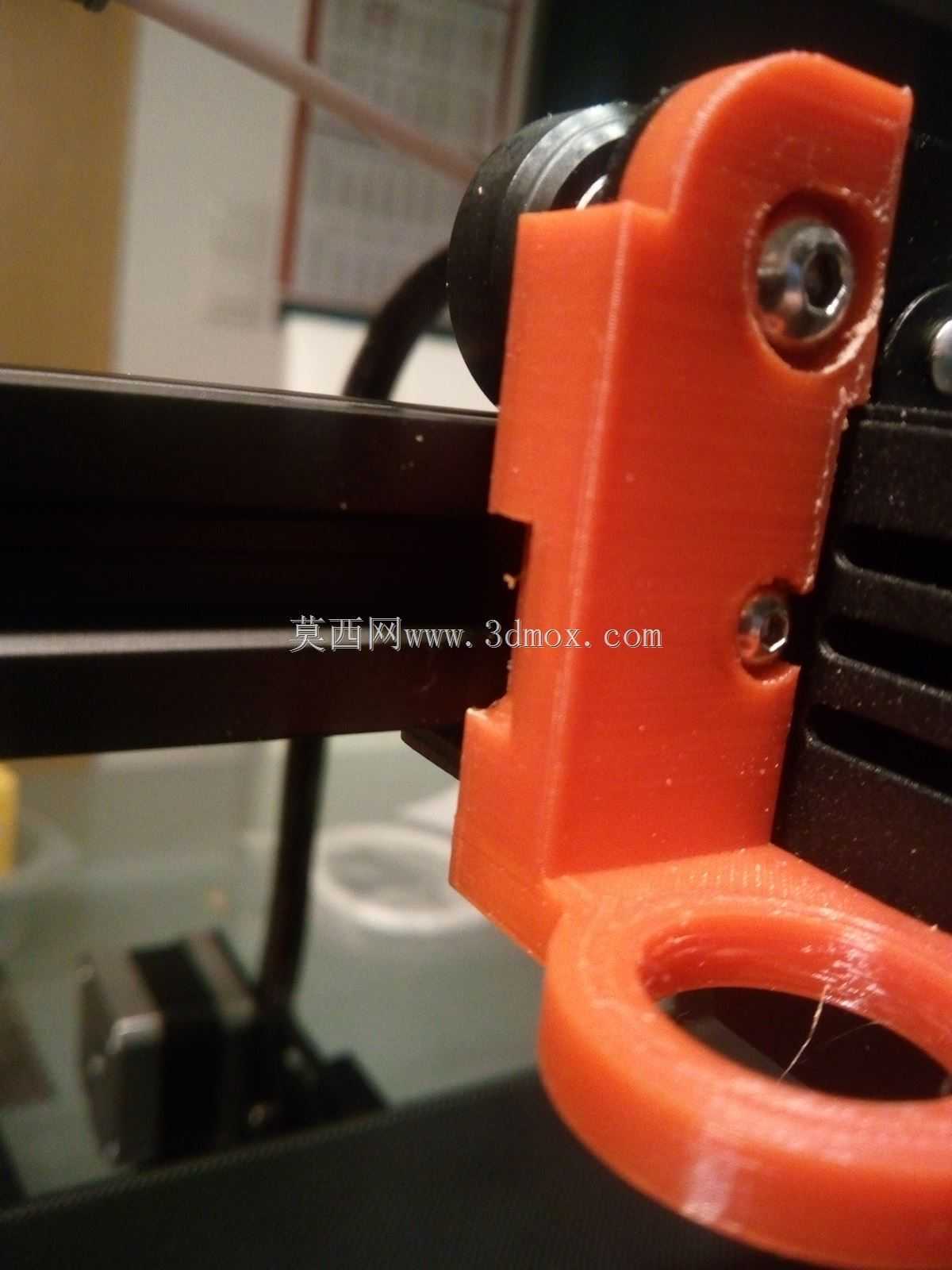

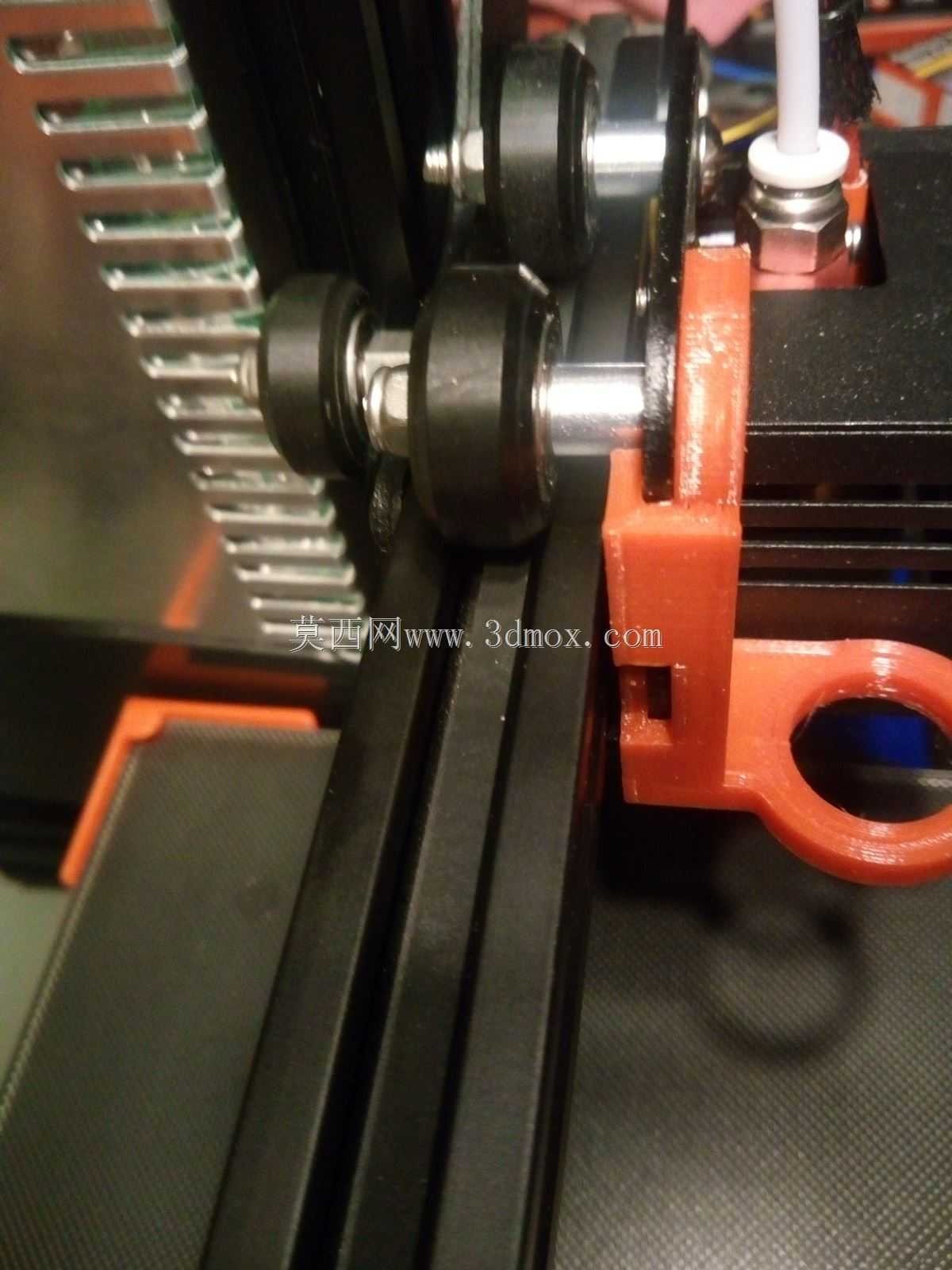

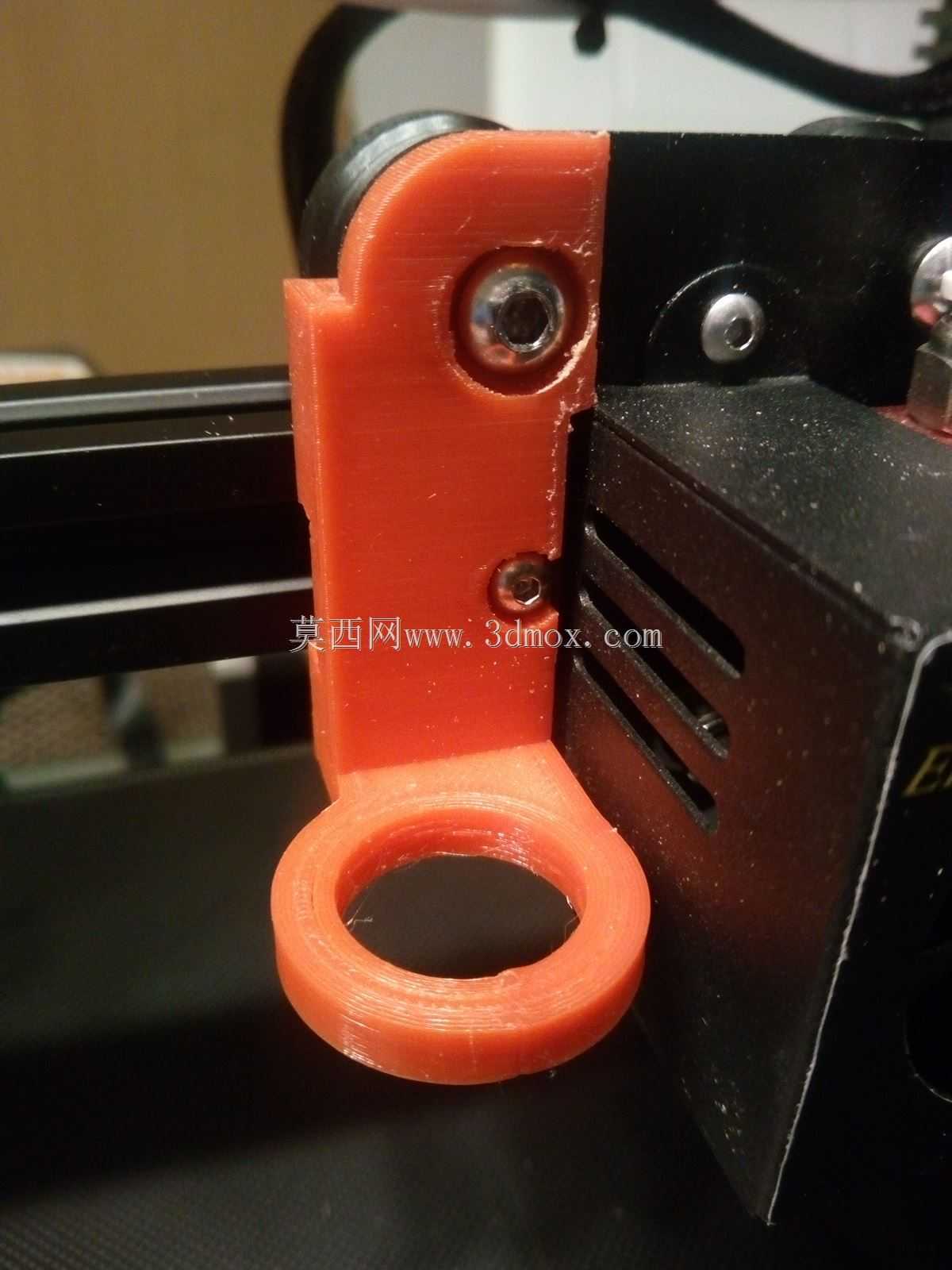

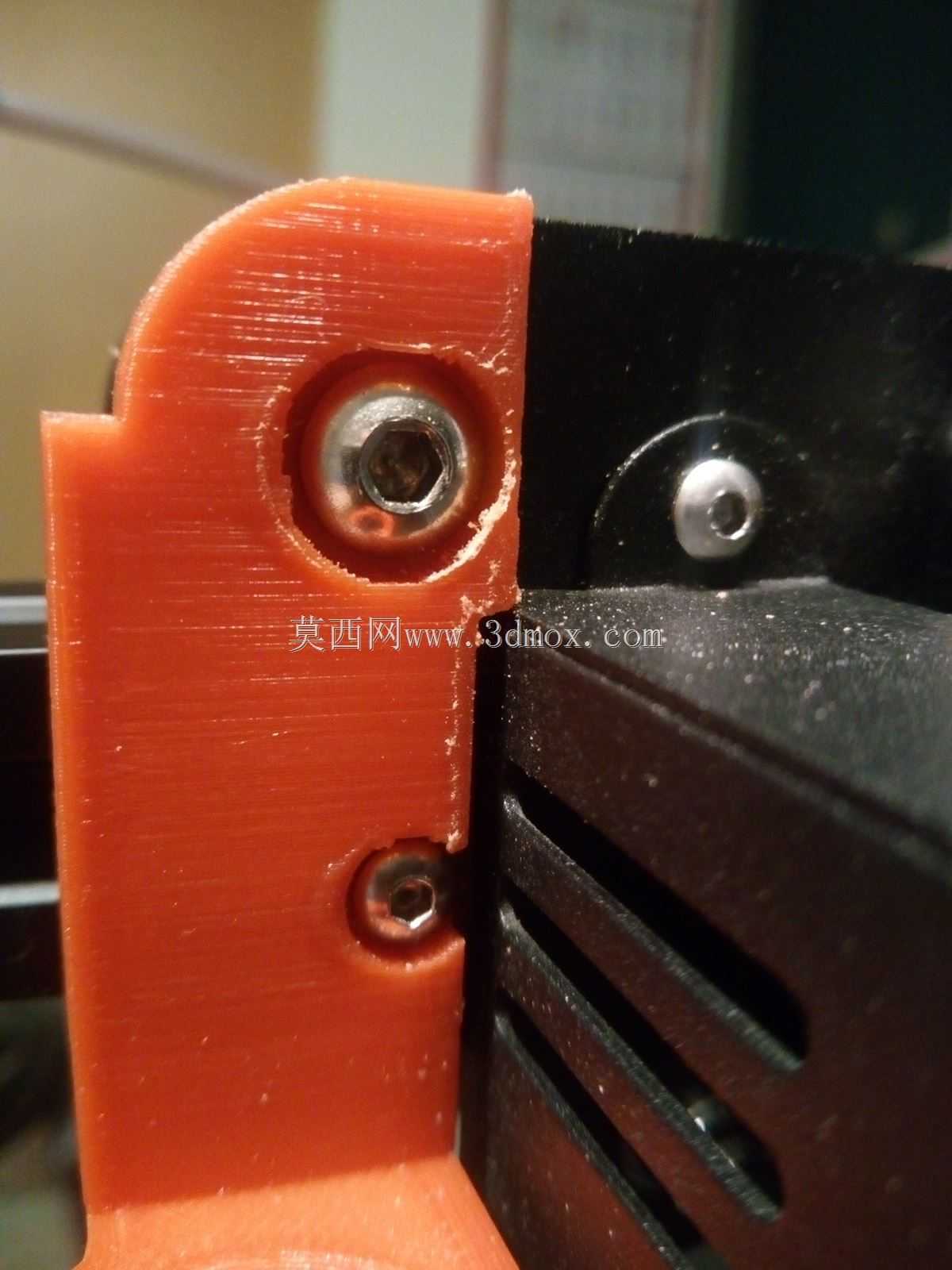

　　现场装配时不需要拆解挤出端已有的走线与管路，能够大幅降低改装的操作门槛。安装固定位完全复用挤出机本体原有螺钉孔位，不需要对设备原有结构做钻孔、切削等破坏性改动，用户可直接使用设备原配的紧固螺钉完成支架固定，装配后支架与挤出机滑轨之间预留了足够的安全间隙，打印过程中挤出头沿X、Y轴做高速往复运动时，支架不会与滑轨、同步带等运动部件发生剐蹭，也不会干扰原有耗材进给路径的顺畅性。支架的探头安装位做了轴向尺寸的适配校准，安装后探头的检测端面与打印喷嘴端面的高度差处于探头的有效检测量程范围内，用户只需要在固件中对应设置X、Y、Z三个轴向的探头偏移参数，即可完成自动调平功能的调试，不需要额外打磨支架或者增加垫片调整高度。

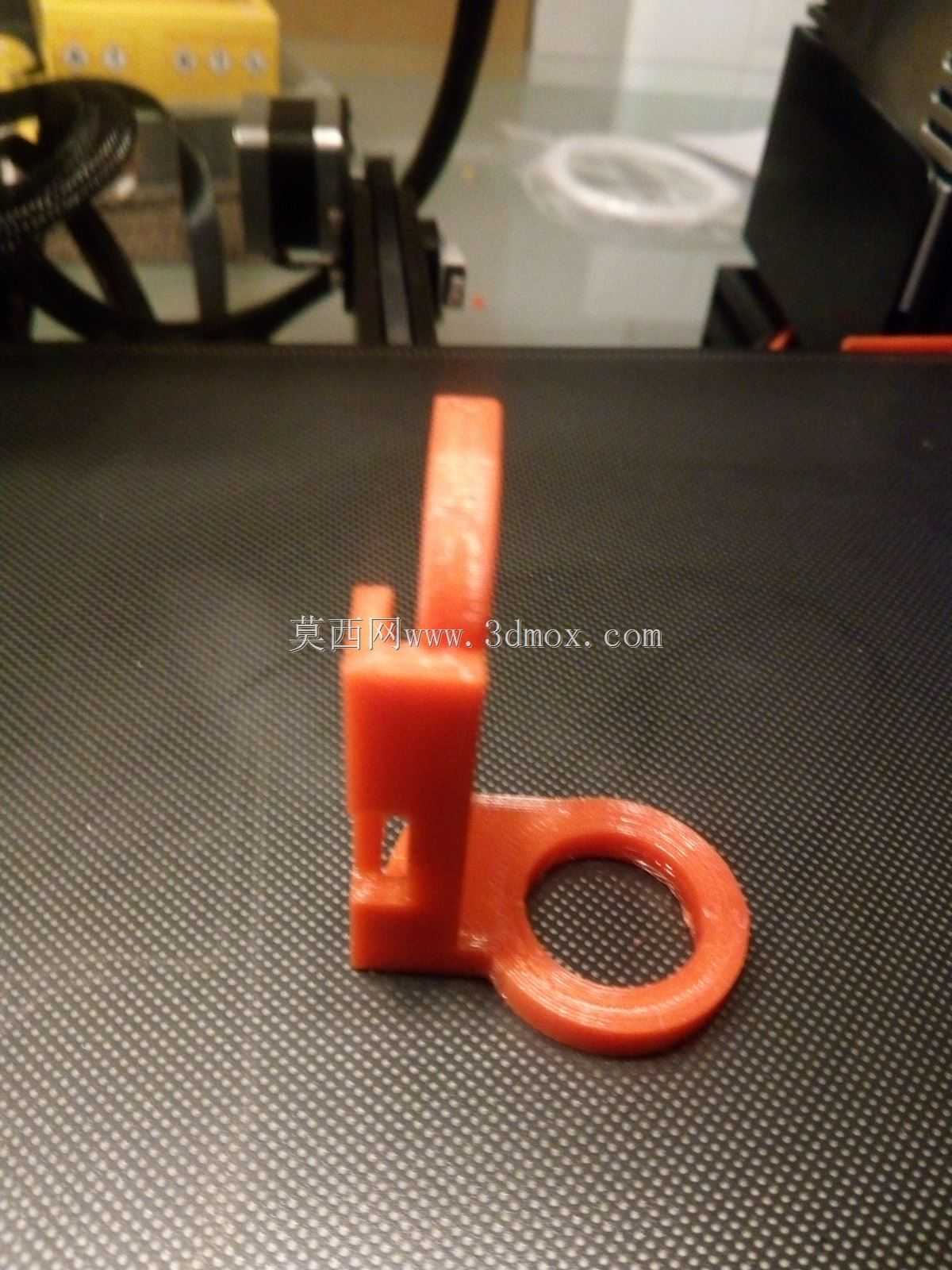

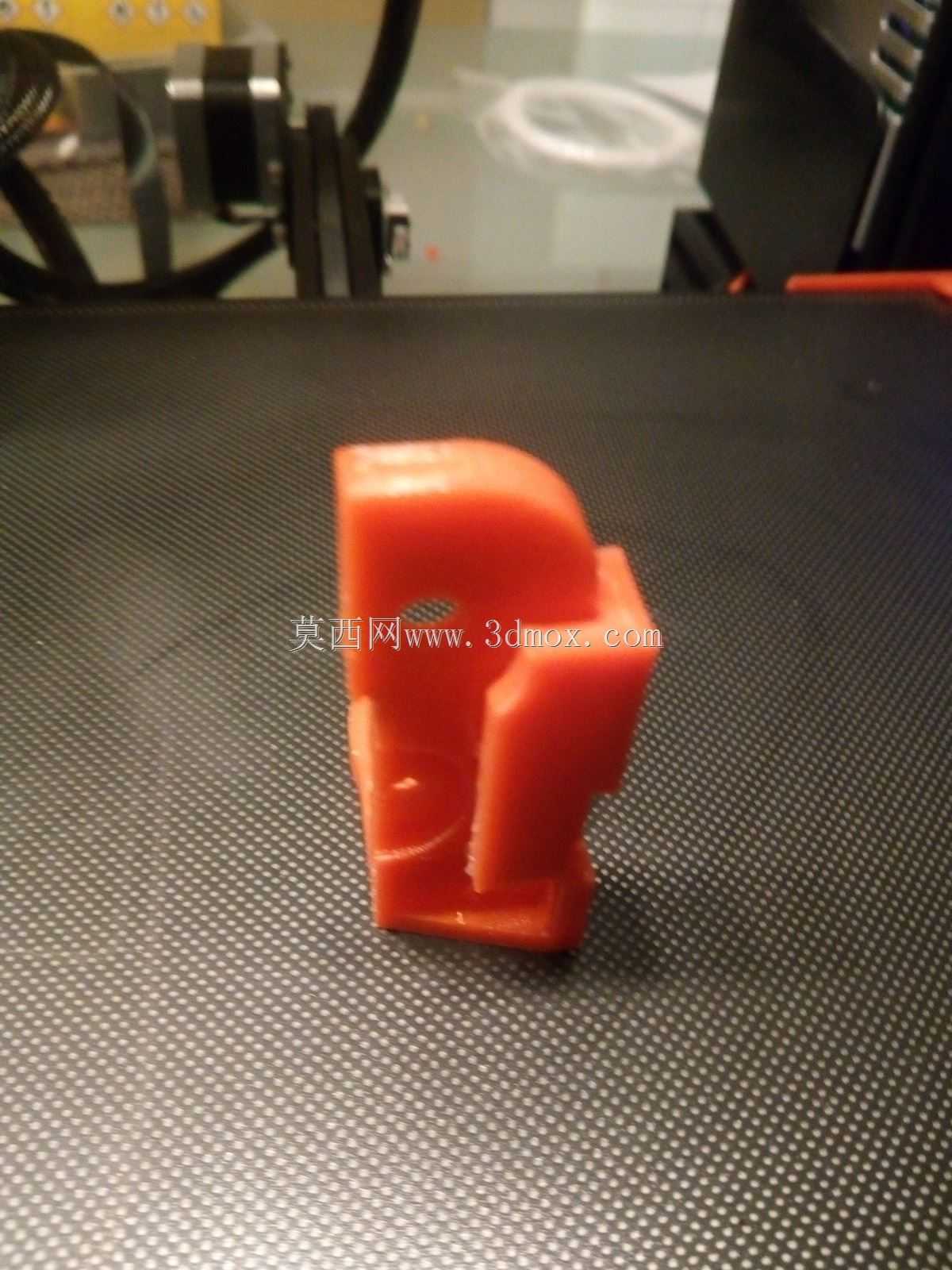

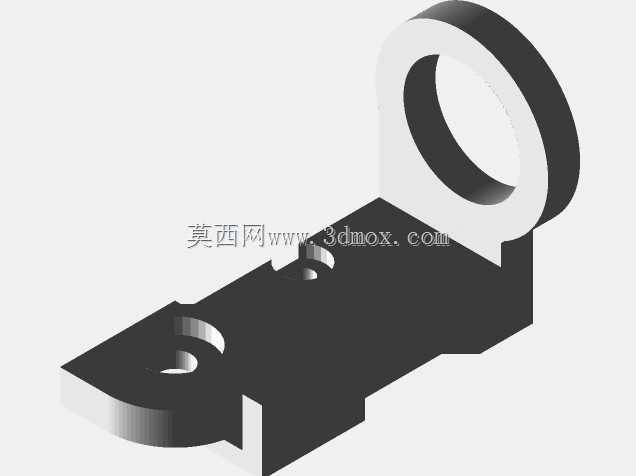

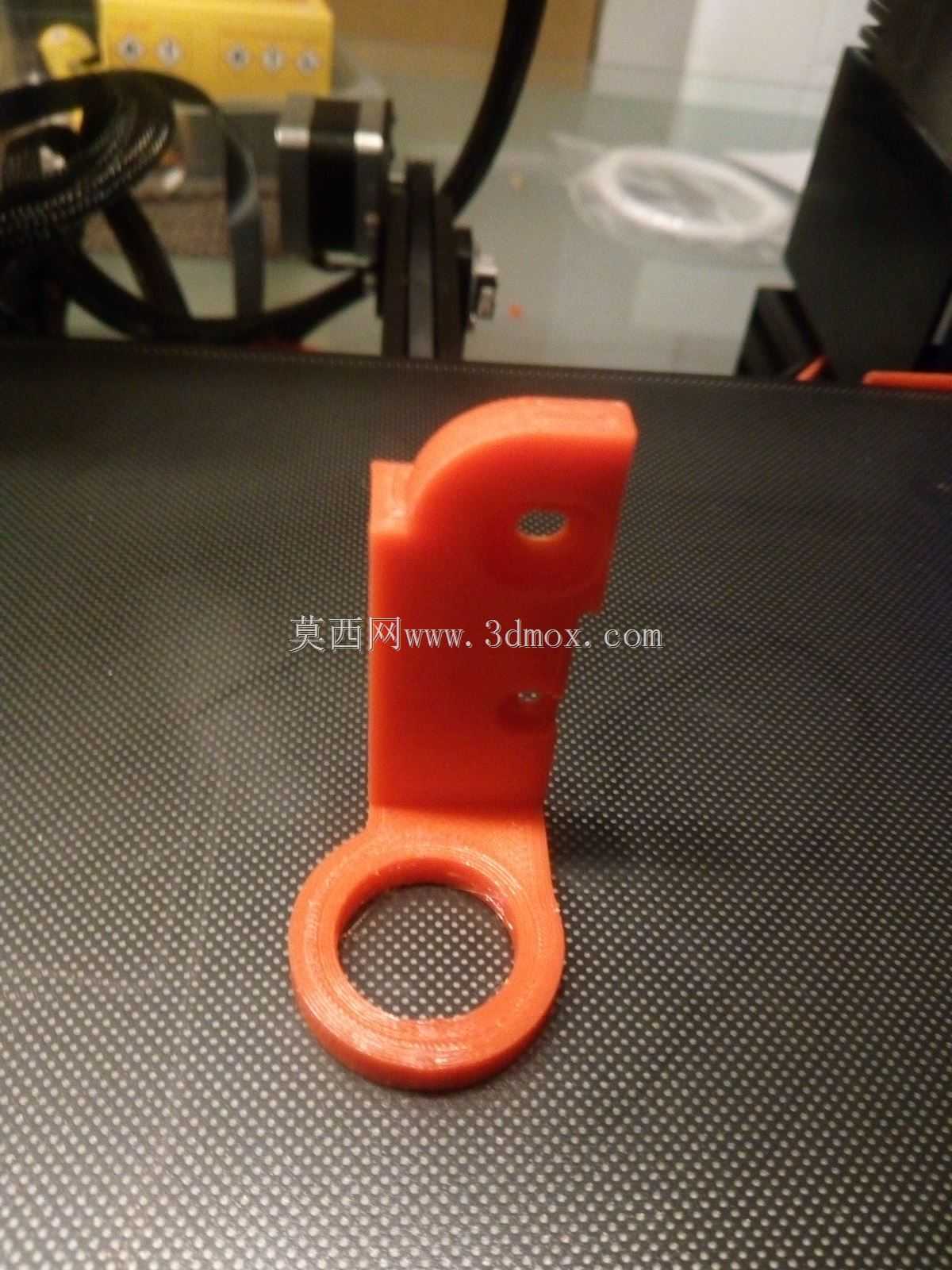

　　支架的夹持结构做了加厚处理，长期处于打印头附近的高温环境下不会出现受热形变导致的探头松动偏移，能够避免因探头位置漂移导致的调平失效、喷嘴刮蹭打印平台等问题。除了支架本身的实体结构外，设计过程中保留了参数化的源文件结构，用户如果更换不同长度、直径的探头型号，或者调整挤出端的其他改装部件位置，可以直接在参数化文件中调整夹持内径、安装孔位间距、支架伸出长度等尺寸参数，快速生成适配自身设备的定制化结构，不需要从零开始建模。实际打印制作该支架时，采用常规PLA耗材即可满足使用强度要求，25%的填充密度已经能够提供足够的结构刚性，不需要过高的填充率来增加不必要的打印耗时与耗材消耗，打印时不需要额外添加支撑结构，支架的所有安装面、

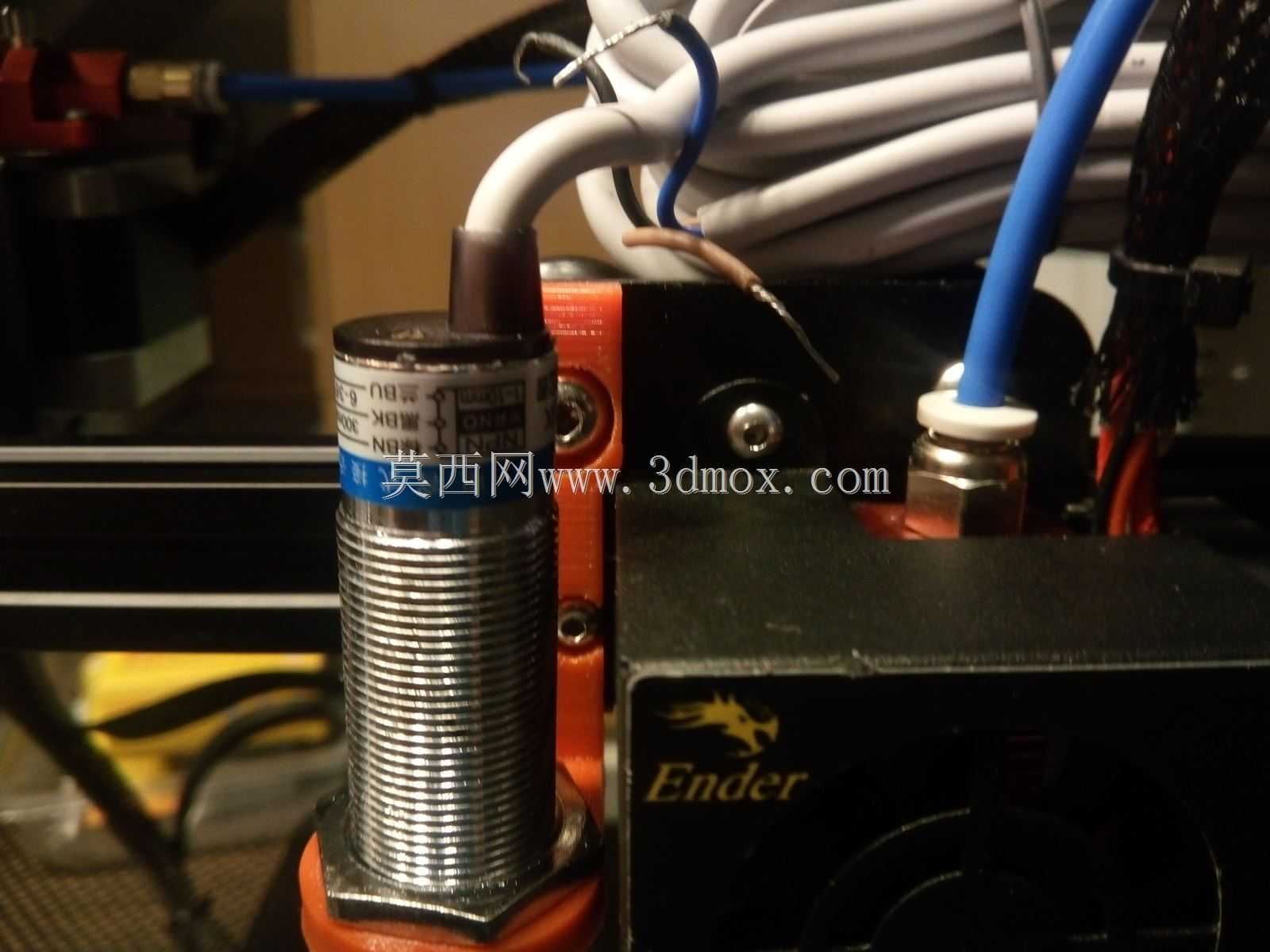

　　夹持面均为自支撑角度，打印完成后只需要简单去除表面毛刺即可直接投入装配使用。在实际打印作业过程中，该支架固定的探头会随挤出头同步运动，按照固件预设的路径对打印平台的多个检测点做高度采样，自动拟合平台的倾斜角度与平面度误差，在打印过程中实时补偿Z轴高度，即使平台存在轻微的安装倾斜或者长期使用后的形变，也能保证整个打印幅面内的首层打印高度一致，大幅降低大尺寸模型打印时的翘边、首层脱落概率，同时也能减少用户每次打印前反复调整调平螺母的操作时间，提升设备的实际使用效率。
