带减重孔双联圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2021-12-19 ID:463200
  • 带减重孔双联圆柱传动齿轮结构设计

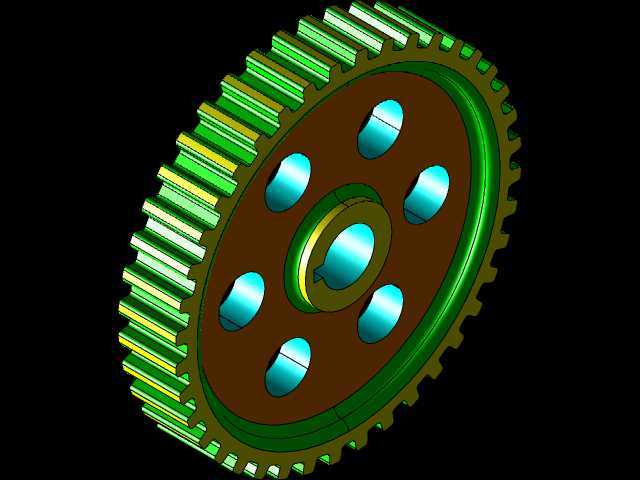

  这款双联圆柱齿轮在常规传动场景中,主要适配中低速重载的动力传递工况,常见于农用机械的动力分配单元、小型输送设备的减速传动段、轻工机械的进给传动链路中,区别于单联齿轮,它将两组不同齿数、不同模数的圆柱齿轮集成在同一轮体上,能够在有限的安装空间内实现两级传动比的切换或者同轴动力分流,减少传动链路中独立零件的数量,降低装配时的同轴度调校难度。从实际使用场景来看,这类带均匀减重孔的齿轮,大多应用在对传动件转动惯量有一定要求的场合,比如需要频繁启停的传动工位,轮体上的六个均匀分布的通孔,在不显著降低轮体结构强度的前提下,能够有效削减轮体自身重量,降低转动过程中的惯性力矩,减少驱动端的启动负载,

  同时均匀分布的孔位也能在齿轮高速运转时带动周边空气流动,带走啮合过程中产生的部分热量,缓解齿面长时间啮合的温升问题。设计过程中,首先要匹配传动链路的传动比要求,确定两组齿圈的齿数、模数、压力角参数,外侧大直径齿圈多采用稍大模数,适配输入端的大扭矩传递,内侧小直径齿圈模数稍小,适配减速后转速提升段的动力输出,两轮齿的齿向保持一致,确保装配后啮合过程中轴向力能够相互抵消一部分,降低支撑轴承的轴向负载。轮体的结构设计上,轮毂部分的厚度要匹配对应安装轴的直径,键槽的尺寸按照传递扭矩的大小核算,确保扭矩传递过程中不会出现键槽压溃的问题,轮辐部分连接轮毂与外圈齿圈,厚度根据轮体承受的径向载荷确定,六个减重孔沿轮辐周向均匀分布,

  孔的边缘做圆弧过渡处理,避免应力集中导致轮辐在交变载荷下出现裂纹,齿圈部分的厚度要满足齿根弯曲强度的核算要求,齿面的加工精度根据传动平稳性要求确定,常规工况下选用8级精度即可满足使用需求,若用于有噪音控制要求的场合,则需要提升至7级精度,同时对齿顶做修缘处理,降低啮合冲击。安装边界方面,轮体的中心孔为基准安装面,装配时需要保证中心孔与安装轴的配合公差满足过渡配合要求,避免运转过程中出现轮体偏心导致的传动振动,轮体的轴向定位依靠轴肩与轴用挡圈实现,因此轮毂两端的端面需要保证与中心孔的垂直度,避免定位后出现轮体偏斜,齿圈的外径尺寸要适配传动箱体内的安装空间,确保轮体运转时不会与箱体内壁或者周边其他传动件发生干涉,

  减重孔的位置要避开轮辐上的应力集中区域,孔的直径不能过大,否则会大幅降低轮辐的抗扭刚度,导致传动过程中轮体出现扭转变形,影响齿面的正常啮合。在实际选型替换时,需要核对两组齿圈的齿数、模数、中心孔直径、键槽宽度、轮体总厚度这几个核心安装参数,确保替换后能够与原有啮合齿轮正确配合,不会出现齿顶干涉或者侧隙过大的问题,同时要注意轮体的材质匹配,常规工况下采用45号钢调质处理即可满足强度要求,若用于重载冲击工况,则需要选用40Cr材质并做齿面淬火处理,提升齿面的耐磨性能与接触疲劳强度。这类集成式双联齿轮相比分体式装配的两个单联齿轮,省去了两个齿轮之间的定位衬套与轴向固定零件,不仅压缩了轴向安装尺寸,还避免了分体装配时两个齿轮之间可能出现的相对转动问题,提升了传动链路的可靠性,在空间受限的小型传动设备中应用优势十分明显。
