辐板式圆柱直齿轮传动件结构设计

　　这类辐板式圆柱直齿轮，多应用在中等载荷、传动比稳定的动力传递场景中，常见于普通机床的进给传动箱、中小型输送机的驱动端、农用机械的动力分配单元，也会配套在部分轻工设备的减速机构里，作为定比传动的核心啮合零件，承担转速匹配、扭矩传递的核心作用。从结构设计逻辑来看，采用辐板式而非实心式结构，核心是在保证轮体刚度、轮齿啮合强度的前提下，尽可能降低轮体自身重量，减少高速转动时的转动惯量，降低传动过程中的动载荷冲击，同时也能节省加工原材料，降低大直径齿轮的制造成本。轮缘部分的厚度设计需要匹配齿根圆到轮缘内壁的距离，保证轮齿在承受交变弯曲应力时，轮缘不会出现刚度不足导致的形变，避免啮合过程中出现齿向载荷分布不均的问题；

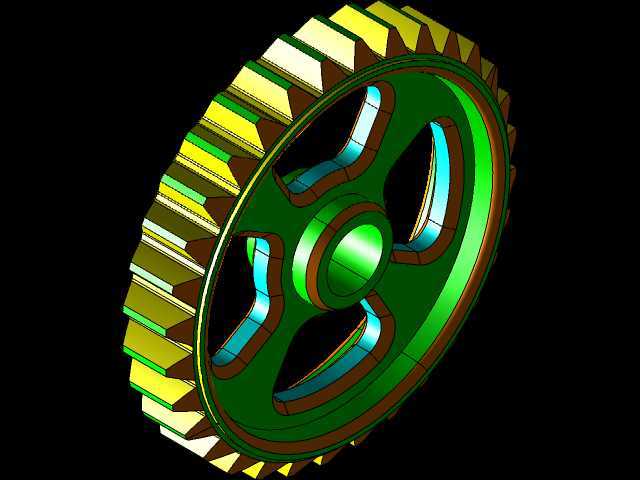

　　中心轮毂部分的长度与孔径设计，需要匹配安装轴的直径与配合公差，通常轮毂长度会略大于安装轴段的配合长度，保证键连接的接触面积足够，传递额定扭矩时不会出现键侧压溃、轮毂相对轴打滑的问题。连接轮缘与轮毂的辐板采用三开口式结构，三个均匀分布的弧形镂空，既可以进一步减轻轮体重量，也能在齿轮运转过程中，让啮合区域产生的磨屑、润滑脂杂质通过镂空区域甩出，避免杂质卡入啮合齿面造成齿面磨损，同时均匀分布的辐板结构也能保证轮体的动平衡性能，减少转动过程中的偏心振动。轮齿部分采用标准渐开线齿形设计，齿顶高、齿根高参数符合通用圆柱齿轮的标准系列，能和同模数的标准直齿轮实现正确啮合，啮合过程中重合度满足平稳传动的要求，不会出现啮合冲击过大、

　　传动噪音超标的问题。从安装边界来看，这类齿轮的安装需要保证轴孔与传动轴的配合公差满足过渡配合要求，键槽的位置度偏差控制在允许范围内，安装时需要保证齿轮端面与传动轴轴线的垂直度，避免轮齿偏载造成局部齿面过早磨损；齿轮啮合的中心距偏差需要控制在标准公差带内，保证齿侧间隙在合理范围，既不会因为间隙过小出现卡齿、运转发热抱死的问题，也不会因为间隙过大出现反向传动空程、冲击噪音过大的问题。实际应用中，这类齿轮通常采用脂润滑或者稀油飞溅润滑，辐板的镂空结构也能让润滑油更好地循环到轮毂与轴的配合位置，带走配合面产生的摩擦热量，降低长期运转的温升。在结构校核过程中，需要重点验算轮齿的弯曲疲劳强度、接触疲劳强度，同时校核辐板部分的扭转刚度，

　　保证在额定扭矩传递过程中，辐板不会出现过大的扭转变形，避免轮缘出现径向形变影响齿形精度。对于转速较高的应用场景，还需要对轮体做动平衡校正，去除辐板、轮缘部分的不平衡量，避免高速转动时产生过大的振动影响整套传动机构的寿命。这类齿轮的毛坯通常采用锻造工艺制作，相比铸造毛坯，锻造毛坯的金属纤维组织更连续，轮体的综合力学性能更好，能承受更大的冲击载荷，齿面部分根据应用场景的不同，可以选择调质处理或者表面淬火处理，调质处理的齿轮适用于中等载荷、转速不高的场景，表面淬火的齿轮齿面硬度更高，耐磨性能更好，适用于转速较高、载荷较大的长期运转场景。
