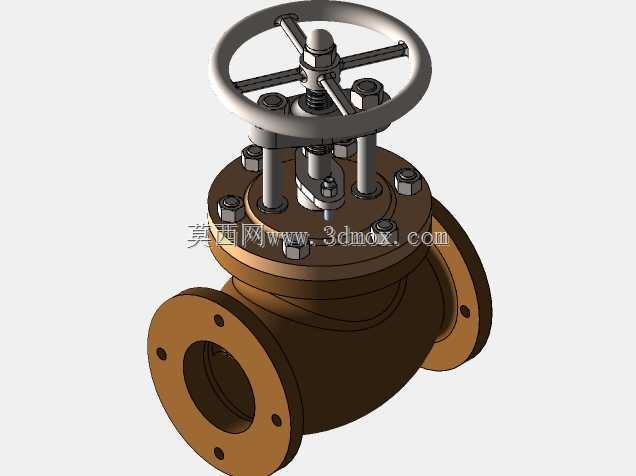

法兰连接手动截止阀结构设计

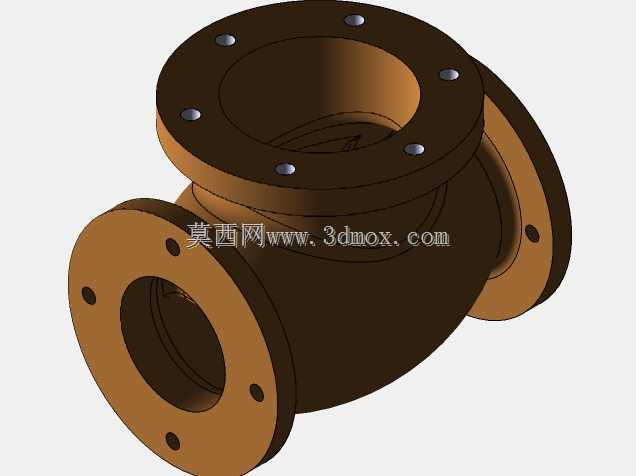

　　在石化、市政给排水、热力输送、工业流体管路系统中，手动法兰截止阀是应用占比极高的截断类控制部件，核心作用是通过阀瓣的升降动作实现管路内介质通断控制，相比同口径闸阀，其密封面受介质冲蚀磨损更小，启闭过程行程短，密封可靠性更优，适合需要频繁截断操作、对密封等级有要求的中低压管路场景。这款截止阀采用法兰式连接结构，两端法兰均按标准管法兰尺寸设计，法兰盘上均匀分布螺栓通孔，安装时可通过配套螺栓螺母与管路侧法兰紧密对接，法兰密封面可适配金属缠绕垫片或非金属平垫片，能满足不同温度、压力等级介质的密封需求，安装时需保证两端法兰同轴度偏差在允许范围内，避免螺栓受力不均导致密封失效。从结构设计逻辑来看，该阀采用下进上出的介质流向设计，

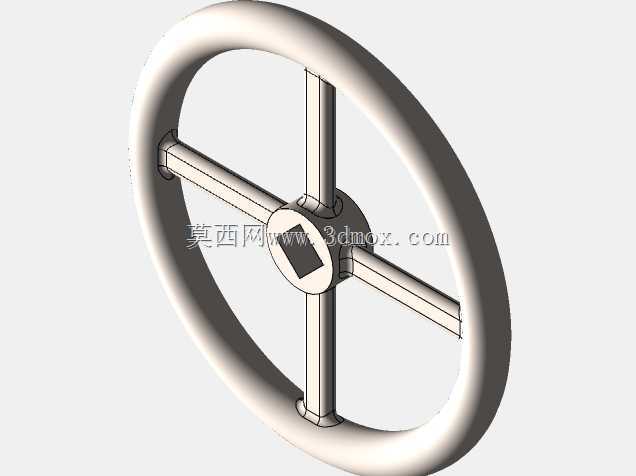

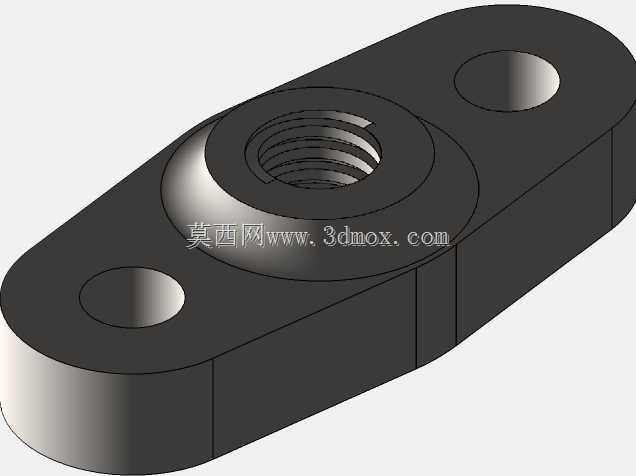

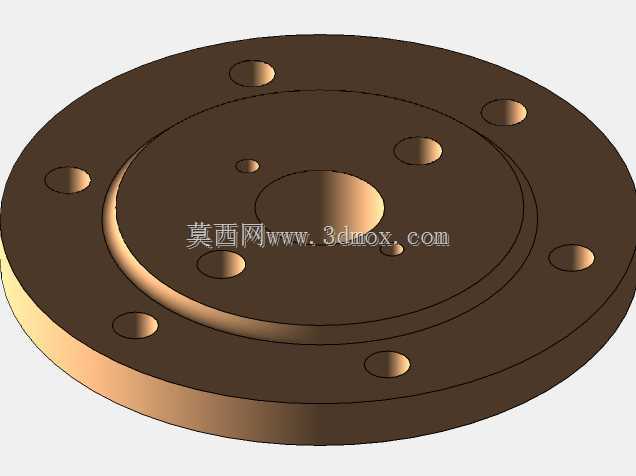

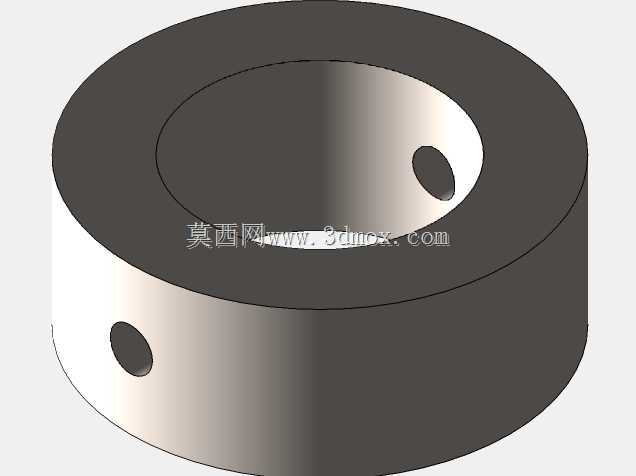

　　介质从阀瓣下方进入阀腔，从阀瓣上方流出，这种流向设计可保证阀门关闭状态下，阀杆填料函部位不承受持续介质压力，既降低了填料处泄漏的概率，也能在阀门处于关闭状态时更换填料组件，减少管路停机维护的成本。顶部操作机构采用轮辐式手轮设计，手轮通过键连接与阀杆螺母配合，转动手轮时阀杆螺母带动阀杆做轴向升降运动，实现阀瓣与阀座密封面的贴合与分离，手轮轮缘做了圆弧过渡处理，操作时握持手感更好，轮辐的结构设计既保证了手轮的抗扭强度，也尽可能降低了手轮自身重量，减少操作时的额外负载。阀盖与阀体之间采用螺栓连接的中法兰结构，结合面处设置密封垫片，通过周向均匀布置的六角螺栓施加预紧力，保证中腔的密封性能，阀杆穿过阀盖的部位设置填料密封结构，

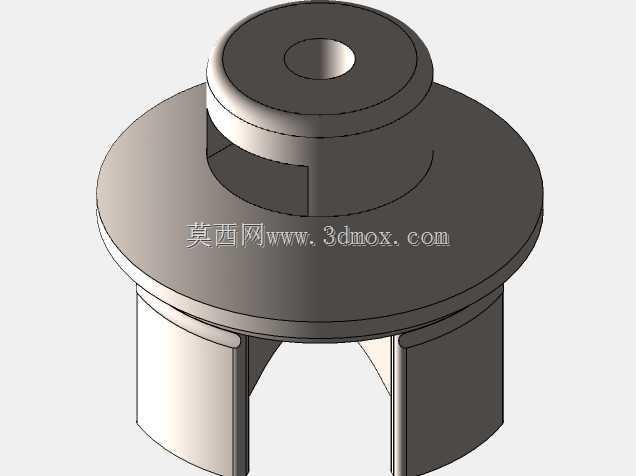

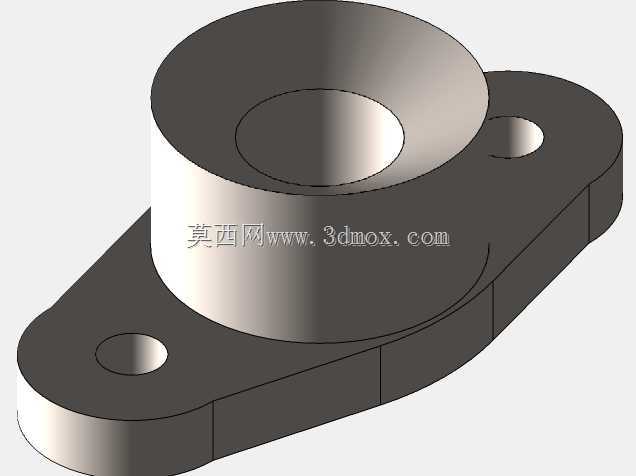

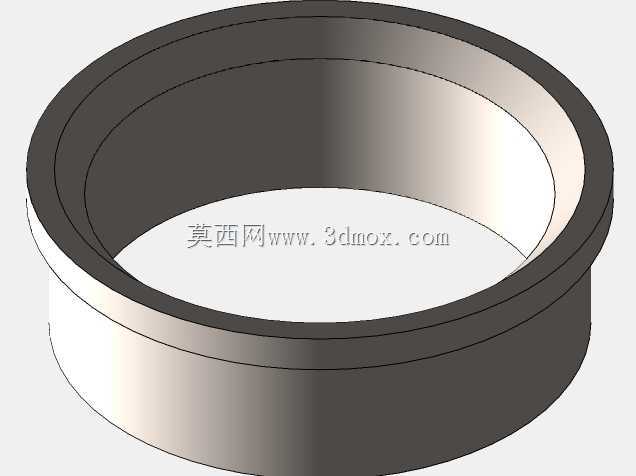

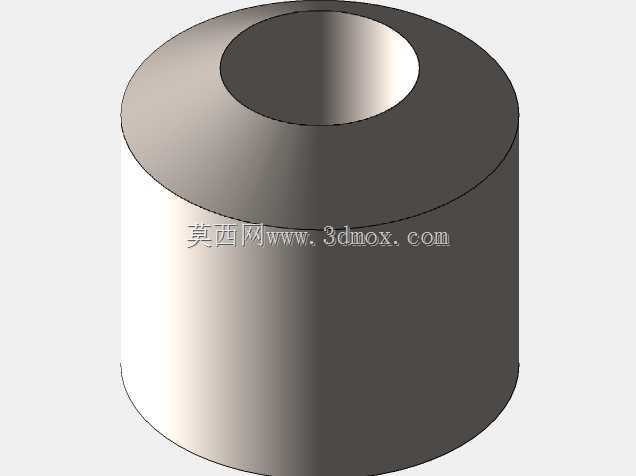

　　通过填料压盖压紧填料，实现阀杆与阀盖之间的动密封，避免介质沿阀杆间隙向外泄漏，填料可选用柔性石墨或聚四氟乙烯材质，适配不同特性的输送介质。阀瓣与阀杆采用活动连接结构，可在阀瓣贴合阀座时自动微调角度，保证密封面完全贴合，避免因加工或安装偏差导致密封面局部接触应力不足引发内漏，阀座密封面可根据介质特性堆焊硬质合金，提升抗冲蚀、抗磨损性能，延长阀门整体使用寿命。从安装边界来看，该阀需预留足够的顶部操作空间，保证手轮转动时无周边构件干涉，手轮的最大外径决定了操作空间的最小预留尺寸，同时阀杆向上全开时的伸出长度也需在管路布置时提前核算，避免阀杆上升行程被上方管线或结构件阻挡，导致阀门无法完全开启。在实际选型应用中，

　　这类手动截止阀通常用于公称通径DN50-DN200的中低压管路，适用介质包括清水、蒸汽、油品及无强腐蚀性的化工介质，不适合用于含有大量固体颗粒的介质管路，避免颗粒介质卡滞阀瓣或划伤密封面。建模过程中需重点关注阀杆升降行程与阀瓣开度的对应关系，保证手轮转动圈数与阀瓣升程匹配，同时要校核各连接螺栓的预紧力是否满足密封压力要求，填料函的尺寸要适配对应规格的填料，保证密封可靠性，法兰连接尺寸需严格遵循对应公称压力的管法兰标准，确保现场安装时能够与管路法兰顺利对接，无需额外改制。
