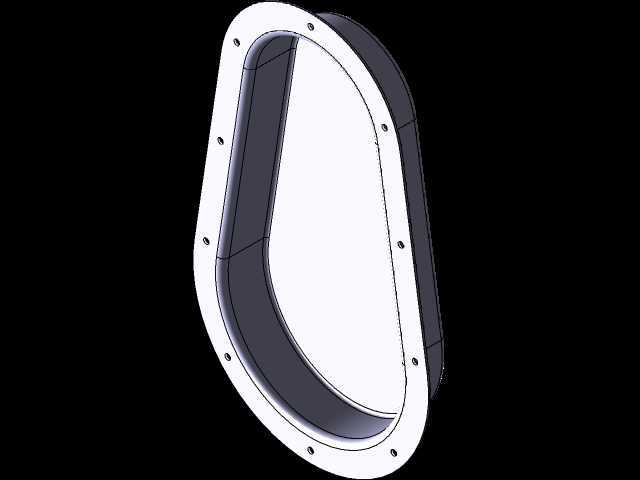

带安装法兰的异形密封腔体结构件

　　该异形带法兰密封腔体构件，主要应用在需要异形通路口径的流体管路、设备舱体观察口、特种通风管路的末端密封衔接场景，在小型特种作业设备的舱体检修口、定制化流体输送管线的异形转接位置，这类结构的使用频次远高于常规圆形法兰构件，能够适配非规则截面的通路密封需求，避免常规圆形法兰转接时出现的流道突变、空间干涉问题。从实际使用功能来看，该构件承担两个核心作用，一是作为通路的结构支撑边界，为通路外围的密封件提供均匀的压紧基准面，二是通过周圈均匀分布的安装孔位，实现腔体与对接端的刚性连接，保证连接位置在受振动、温度形变影响时，密封面不会出现局部间隙导致的泄漏问题。设计阶段首先要确定的是腔体的内轮廓截面，这个截面完全匹配对接通路的通流截面要求，

　　不能出现向内的凸起或台阶，避免通流过程中产生紊流、积料问题，外轮廓则是在内轮廓的基础上，均匀偏移出密封件安装槽的宽度、法兰边的安装宽度，保证周圈的结构强度一致，不会出现局部宽度过窄导致的压紧时结构变形。周圈的安装孔位采用等间距排布逻辑，在轮廓直线段位置孔间距保持一致，在圆弧过渡段适当缩小孔间距，避免圆弧位置因为压紧力不足出现密封翘边，所有安装孔的中心到法兰外缘的距离、到密封槽外侧的距离都保持统一，保证螺栓拧紧时法兰面的受力均匀传递到密封件上。安装边界方面，法兰端面的平面度需要控制在合理公差范围内，密封槽的深度公差要匹配所选密封件的压缩比要求，安装孔的孔径比所用连接螺栓的公称直径大出合理装配间隙，既方便装配时的对位调整，

　　又不会因为间隙过大导致法兰错位。腔体的侧壁采用等厚设计，过渡位置做圆弧顺滑处理，避免应力集中，在法兰与腔体侧壁的衔接位置做了加强圆角，减少长期受内压或外部载荷时的焊缝开裂、结构断裂风险。这类异形腔体在设计时不能直接套用圆形法兰的参数计算逻辑，需要针对异形轮廓的受力特点做局部的强度校核，尤其是轮廓曲率变化大的位置，要适当增加局部壁厚或者设置隐性加强筋，保证压紧密封时不会出现局部形变。实际装配过程中，该构件的法兰面与对接面完全贴合后，通过周圈螺栓按对角顺序逐步拧紧，能够让密封件在整个异形轮廓上获得均匀的压缩量，相比拼接式的异形密封结构，整体式的腔体结构泄漏点更少，装配工序更简单，后期维护时只需要更换密封槽内的密封件即可，

　　不需要对结构本身做额外调整。在一些空间受限的设备安装位置，这类异形法兰腔体能够顺着设备的内部空间轮廓布置，不需要额外占用规则圆形法兰所需的方正安装空间，能够有效提升设备内部的空间利用率，减少不必要的转接结构带来的重量增加和流阻损失。
