多通带翼安装支座机械结构设计

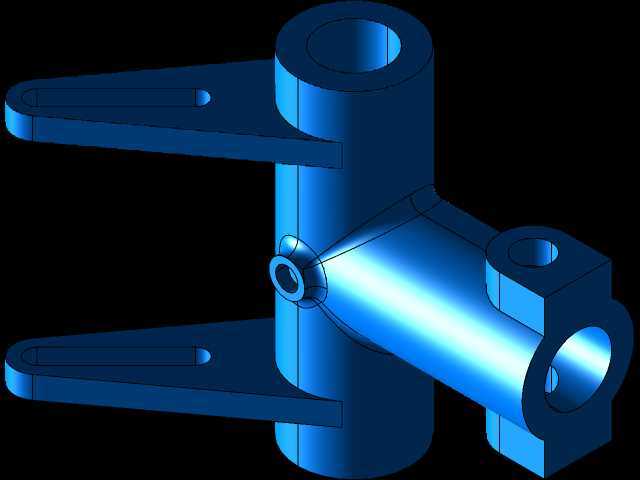

　　这类带双侧翼板的多通支座结构，在流体管路布设、传动杆系支撑场景中应用十分广泛，常见于小型动力设备的管线集成模块、轻工机械的执行端支撑单元，也可作为试验台架的管路转接固定件使用。从结构功能来看，主体竖直筒身可作为主通道，既可以穿设传动轴实现动力跨层传递，也可作为流体主通路完成介质的竖向输送，侧置的斜向筒身则用于支路对接，可实现主通路与侧方管路的连通，或是为侧装的检测元件、辅助执行件提供安装定位基准。上下对称布置的翼板是核心安装承载结构，翼板上预留的定位槽可与机架上的定位销配合，实现快速装配定位，翼板的平面度公差需控制在0.1mm以内，保证安装后与机架贴合面无间隙，避免工作过程中出现振动松脱。

　　设计过程中首先要确定各筒身的通径匹配关系，主竖直筒身的内径需满足主通路的流量或轴件穿设需求，斜向筒身的轴线与主筒身轴线的夹角，是根据实际管路的布设角度、侧接部件的安装朝向确定的，本次结构中斜筒与主筒的夹角设置为45度，既可以减少流体转向时的阻力损失，也能避免侧装部件与周边结构出现干涉。筒身之间的相贯线位置做了加厚处理，因为相贯区域是应力集中的高发位置，在承受管路内压、轴件传动的径向载荷时，该位置的应力水平会比筒身其他区域高30%左右，加厚处理可有效降低应力峰值，提升结构的疲劳寿命。翼板与主筒身的连接位置设置了过渡圆角，避免直角连接带来的应力集中，圆角半径根据筒身壁厚确定，一般取壁厚的0.8-1.2倍，既不会过多增加结构重量，也能满足强度要求。

　　从安装边界来看，主筒身上下端面的同轴度公差需控制在0.05mm以内，保证对接的管路或轴件不会出现偏载，斜筒端面与主筒轴线的位置度公差不大于0.08mm，确保侧接部件安装后密封面贴合均匀，无泄漏风险。双侧翼板的安装孔位间距需与机架的预设安装位严格匹配，孔位公差控制在±0.1mm，翼板的厚度根据整体承载需求计算，当结构用于1.6MPa以下的流体管路场景时，翼板厚度取主筒壁厚的1.5倍即可满足强度要求，若用于传动支撑场景，需根据轴件传递的扭矩、径向载荷重新校核翼板的抗弯强度，必要时可在翼板与主筒的连接位置增设加强筋。筒身端部的内孔设置了倒角，既方便装配时的导向，也可去除加工毛刺，避免划伤密封件或轴件表面。斜筒端部的小凸台结构是密封面定位结构，安装密封件时可实现径向定位，防止密封件在装配过程中移位，保证密封可靠性。

　　实际应用中，这类结构的材质选择需根据使用场景确定，用于普通流体输送时可选用铝合金材质，通过压铸成型后做表面阳极氧化处理，兼顾轻量化与耐腐蚀性；用于传动支撑、高压管路场景时则需选用45号钢或不锈钢材质，通过机加工成型后做相应的表面处理，保证结构强度与使用寿命。建模过程中需重点关注相贯线的处理精度，各筒身的壁厚要保持均匀，避免出现局部壁厚过薄导致的强度不足问题，翼板与筒身的过渡位置要平滑，减少应力集中点。在装配验证阶段，需检查各筒身的通径是否通畅，翼板安装面的平面度是否达标，各对接端面的垂直度、位置度是否符合设计要求，避免后续装配时出现干涉、密封失效等问题。这类集成式的支座结构相比传统的多个接头拼接的结构，集成度更高，减少了密封点数量，降低了泄漏风险，同时安装步骤更简便，可有效提升装配效率，在紧凑型设备的结构设计中优势十分明显。
