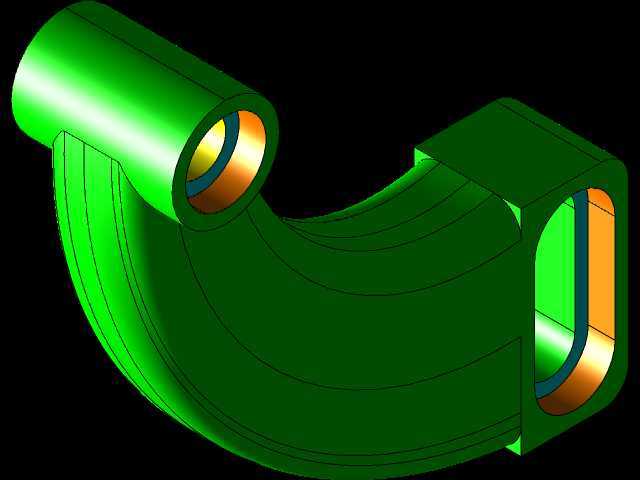

弯管式流体通道连接构件三维结构

　　这类弯管式流体通道连接构件，多应用在液压系统、润滑管路、冷却循环回路的空间转向位置，解决管路在有限安装空间内的转向连通需求，避免硬管弯折产生的流阻激增、管壁应力集中问题，在工程机械、机床液压站、工业冷却系统的管路排布中十分常见。从结构设计逻辑来看，构件整体采用90度平滑弯转的流道设计，两端分别设置不同规格的圆柱连接端，一端为适配大管径管路的承插式接口，内壁做了阶梯式定位结构，安装时可直接与对应外径的硬管插接配合，配合密封圈即可实现端面与径向双重密封，另一端为适配小管径的对接接口，接口端面预留了密封件安装槽位，可适配O型圈或者金属密封垫，满足不同压力等级的管路密封需求。设计时优先考虑流道的顺滑过渡，弯转段的内壁曲率做了连续渐变处理，

　　没有突兀的折角或者截面突变，能够最大程度降低流体在转向过程中的局部阻力，减少介质流经时的压力损失，同时避免介质中的杂质在弯折位置沉积堵塞，对于输送带有微小颗粒的润滑介质、冷却介质的管路来说，这种顺滑流道设计能大幅降低管路维护频次。从安装边界来看，构件的弯转外侧做了加厚的加强筋结构，沿着弯管的弧度方向均匀分布，既能够承受管路内部高压流体产生的胀裂力，也能抵消安装时管路对接产生的轴向、径向载荷，避免弯转位置出现应力断裂。构件的整体外形轮廓没有突出的尖锐棱角，所有外边缘都做了小圆角过渡，在狭小的设备内部安装时，不会剐蹭周边的线缆、其他管路元件，也方便操作人员使用扳手等工具完成两端接口的紧固操作。在实际选型应用中，

　　这类弯管构件需要匹配两端连接管路的通径、工作压力等级，同时要核算安装空间内的转弯半径是否满足构件的外形尺寸要求，避免出现安装干涉。建模过程中，优先绘制流道的中心轨迹线，以中心轨迹线为基准扫掠出基础的流道实体，再向外偏移出管壁厚度，两端的接口结构通过拉伸、切除命令完成阶梯定位槽、密封槽的特征创建，外侧的加强筋通过沿轨迹线拉伸的方式生成，最后对所有锐边做倒圆角处理，保证结构的工艺合理性。这类构件在实际生产中多采用铸造或者锻压成型后再做机加工的工艺，流道内壁需要做抛光处理降低粗糙度，进一步减少流体阻力，接口的密封面需要精车加工保证平面度，避免密封失效。在管路系统装配时，这类弯管构件可以减少管路中额外接头的使用数量，降低管路的泄漏点，同时让管路排布更加规整紧凑，尤其在设备内部安装空间局促的场景下，一体式弯管构件比多段直管加接头的组合方式可靠性更高，占用空间更小。
