双铰耳连接块机械结构设计

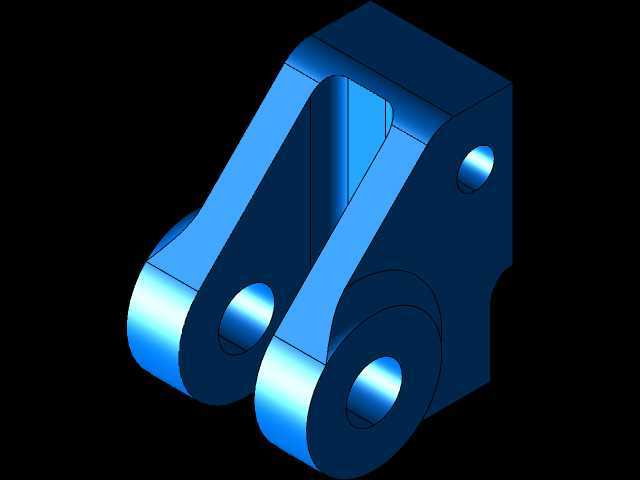

　　在工程机械、自动化输送线以及重型装备的铰接传动部位，这类双铰耳结构的连接块是承担载荷传递、实现部件间相对转动的核心受力零件，日常工况中需要同时承受径向的拉压载荷与铰接部位的交变剪切力，设计阶段的结构合理性直接决定了整套铰接机构的使用寿命与运行稳定性。从结构布局来看，该零件采用一体式铸钢或高强度铝合金切削成型的主体结构，主体一侧为平整的安装基准面，用于和设备的固定机架或动臂端面实现贴合定位，另一侧延伸出两组平行的铰耳支板，支板上加工有同轴度要求极高的铰接通孔，孔位边缘做了圆弧倒角处理，避免销轴装配时出现应力集中，同时减少销轴转动过程中的边缘磨损。两组平行铰耳之间预留了足够的安装间隙，可容纳配套的铰接叉头或连杆端头，

　　间隙尺寸经过严格校核，既不会因为间隙过小导致装配时出现卡滞，也不会因为间隙过大造成铰接部位横向窜动量超标，影响传动精度。主体上部额外设置的单孔铰耳结构，可用于连接辅助拉杆、限位部件或是液压管路的固定支架，实现一个零件同时满足主传动连接与辅助部件安装的需求，减少设备上额外的焊接固定座，简化整体装配流程。设计过程中首先需要确定的是铰接孔的中心距参数，这个尺寸直接和配套的连杆运动行程相关，一旦中心距出现偏差，整套连杆机构的运动轨迹就会偏离设计值，出现卡涩、死点或是传动效率下降的问题。铰耳的厚度尺寸需要根据额定载荷做剪切强度校核，通常会在理论计算值的基础上预留1.5到2倍的安全系数，应对设备运行中可能出现的瞬时冲击载荷，

　　比如工程机械作业时遇到的硬物碰撞、自动化设备急停时的惯性冲击等场景。铰接孔的内表面需要做精加工处理，表面粗糙度控制在Ra1.6以内，部分重载场景下还会在孔内压装铜套或是自润滑轴承，降低销轴转动时的摩擦阻力，延长零件的维护周期。零件的安装基准面与铰耳孔的垂直度公差需要严格控制，否则装配后会出现销轴偏斜，导致铰接部位转动阻力增大，磨损速度急剧上升，严重时甚至会出现销轴断裂的故障。外形轮廓上所有的非配合面都做了圆角过渡处理，避免热处理过程中出现应力开裂，同时也能减少零件搬运、装配过程中尖锐边角对操作人员造成的划伤风险。从安装边界来看，该零件的整体宽度需要匹配安装位置的机架端面尺寸，不能超出机架边缘造成和周边运动部件的干涉，

　　零件的总高度需要满足铰接部件转动时的空间要求，确保连杆在整个摆动行程范围内不会和零件主体或是相邻的设备结构发生碰撞。在实际选型应用中，这类连接块常被用在挖掘机的动臂与斗杆连接部位、自动化生产线的摆臂传动机构、物流设备的升降架铰接位置，以及农业机械的悬挂机构中，不同应用场景下会根据载荷等级调整零件的材质与热处理工艺，重载场景下选用40Cr材质调质处理，轻载高速场景下选用7075铝合金做硬质阳极氧化处理，在保证结构强度的前提下降低零件自重，减少运动部件的惯性负载。建模过程中需要重点关注各孔位的同轴度约束、安装面的平面度要求，以及各圆角过渡的尺寸一致性，避免后续加工过程中出现壁厚不均的问题，影响零件的整体强度。
