带安装座铰接式机械连接块结构设计

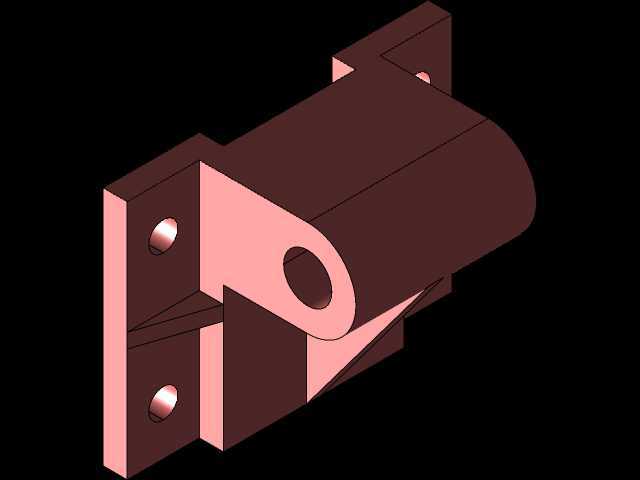

　　在各类工装夹具、小型自动化输送线旁侧定位机构、非标设备的连杆传动副中，这类带安装法兰的铰接连接块是应用频次极高的结构件，很多一线结构工程师在做设备改型时，往往会优先选用这类成熟结构来替代定制化的复杂连接件，以此缩短设计周期，降低后续装配调试的出错概率。从实际使用场景来看，这类零件大多承担两个核心作用：一是作为固定端基座，通过背部法兰面上的两个安装孔，用螺栓锁紧在设备的型材框架或者立式安装板上，为整个铰接副提供稳定的支撑基准；二是通过前端筒状结构的同轴通孔，配合销轴与活动连杆实现铰接，让连杆可以绕销轴做定角度的摆动，常见于小型料仓的挡料板驱动、工装夹具的压臂转动支点、输送线侧挡的调节机构等位置。

　　设计这类零件时，首先要明确的是安装边界的约束：背部的安装法兰采用双孔对称布局，两个安装孔的中心距需要匹配常用的铝型材槽距或者钢板安装孔位，法兰面与安装基面完全贴合，因此设计时要保证法兰平面的平面度公差，避免锁紧后零件出现倾斜，导致铰接孔的轴线与安装基面不垂直，最终造成连杆转动卡滞。前端的筒状铰接部分，其通孔的直径需要匹配常用的标准销轴尺寸，孔的内壁要保证足够的圆柱度，同时筒身的壁厚需要根据实际承受的径向载荷做校核，一般在轻载工况下，壁厚不小于孔径的四分之一就能满足常规使用需求，避免长期受交变载荷出现筒身开裂的问题。

　　从结构细节来看，法兰与筒身的连接位置设置了三角形加强筋，这一设计并非冗余结构，在实际使用中，当连杆承受垂直于铰接轴线的侧向力时，加强筋可以有效分散法兰与筒身衔接处的应力，避免应力集中导致的焊缝开裂或者本体断裂，很多新手设计师在做类似结构时容易忽略加强筋的设计，往往在设备调试阶段就会出现衔接处断裂的问题。零件的整体外形做了倒角处理，所有锐边都倒钝，一方面是避免装配时划伤操作人员，另一方面也能减少零件在搬运、安装过程中因为磕碰导致的边缘变形，影响安装精度。

　　在尺寸匹配上，铰接孔的轴线到安装法兰基面的距离是核心安装尺寸，这个尺寸直接决定了连杆转动时的活动半径，设计时需要根据连杆的摆动范围预留足够的安全间隙，避免连杆摆动时与安装基面或者周边的其他零部件发生干涉。法兰上的两个安装孔采用沉孔设计，螺栓锁紧后螺帽完全沉入沉孔内，不会突出法兰平面，既保证了法兰与安装基面的完全贴合，也避免螺帽突出影响周边零件的布置。筒身的端面与铰接孔保持垂直，保证装配时销轴的挡圈或者轴用卡簧可以完全贴合端面，避免销轴在转动过程中出现轴向窜动。

　　从实际装配的角度考虑，这类零件的加工工艺性也经过了优化，整体结构可以采用整块型材铣削加工，也可以采用焊接结构将法兰、筒身、加强筋焊接后再做二次精加工，两种加工方式都能满足精度要求，加工企业可以根据自身的设备条件和批量大小灵活选择。如果是用于有防锈要求的工况，零件表面可以做发黑或者镀锌处理，如果是用于食品、医药类的设备，也可以更换为不锈钢材质加工，整体结构不需要做大幅调整就能适配不同的使用环境。在做三维建模时，需要重点保证铰接孔与安装法兰面的垂直度公差，两个安装孔的位置度公差，以及加强筋与法兰、筒身的衔接处做圆角过渡，减少应力集中的同时，也能让加工时的刀具路径更顺畅，减少加工应力导致的零件变形。
