多耳式异形连接支架结构设计

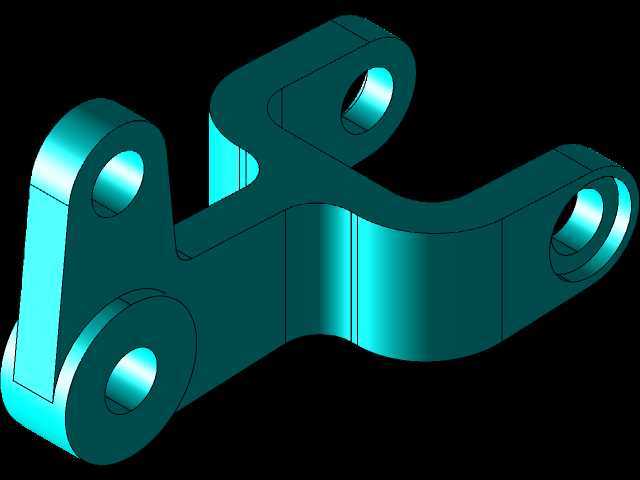

　　在各类中小型机械设备的连杆传动、工位调节机构中，这类多铰接点连接支架是承担力流传递、约束构件运动轨迹的核心零件，常见于轻工自动化生产线的摆臂机构、农用机械的操纵联动结构、小型输送设备的张紧调节组件中，区别于标准直杆型连杆，这类异形支架需要同时匹配多个不同空间角度的铰接点位，解决多构件同步联动时的干涉问题，避免多根连杆拼接带来的累计装配误差。从结构受力逻辑来看，该零件采用一体化弯臂式构型，四个带通孔的铰接耳座分别分布在构件的不同方位，每个耳座的孔位轴线保持平行，适配同直径的圆柱销轴穿装，无需额外调整铰接轴的角度就能实现相邻构件在同一平面内的摆转运动，臂身的弧形过渡段并非单纯的造型设计，而是在避让相邻运动构件活动轨迹的前提下，

　　尽可能缩短力的传递路径，减少臂身在交变载荷下的弯曲变形量，相比直角弯折的臂身结构，弧形过渡能有效降低应力集中系数，在承受频繁启停的冲击载荷时，不会在弯折处出现疲劳裂纹。设计这类构件时，首先要敲定的是四个铰接孔的中心距参数，这些尺寸直接决定了联动机构的运动行程与摆角范围，每个耳座的厚度需要根据所配销轴的直径、单孔承受的最大拉压载荷来核算，既要保证耳座孔壁的挤压强度满足长期往复摆动的磨损要求，又要避免耳座过厚导致整体重量冗余，臂身的截面采用等强度设计思路，靠近载荷输入端的臂段截面厚度更大，向远端铰接点逐步平滑过渡，在不削弱整体刚性的前提下减少材料用量。安装边界层面，该零件所有铰接孔的同轴度公差需要控制在合理区间，避免穿装销轴后出现卡滞、

　　别劲的问题，每个耳座的端面都需要做铣平加工，保证和相邻配合件的端面贴合度，减少传动过程中的轴向窜动，孔位的内壁需要满足相应的粗糙度要求，降低销轴转动时的磨损速率，延长构件的整体使用寿命。实际应用场景中，这类支架往往作为传动链路的中间连接件，一端连接动力输出端的摆臂，另外几个点位分别连接不同的执行构件，实现单动力输入带动多个工位同步动作的效果，相比采用多个独立连杆拼接的方案，一体化的异形支架能大幅减少装配环节的调整工作量，也能避免多连杆连接带来的间隙累计，提升整个传动机构的动作精度，在频繁往复摆动的工况下，一体化结构的抗冲击性能也更优，不会出现拼接处螺栓松动、销轴脱落的故障。在建模过程中，需要重点校验臂身的运动包络范围，

　　确保支架在整个摆角行程内不会和周边的固定机架、其他运动构件发生碰撞，每个耳座的外侧预留足够的销轴装配空间，方便卡簧、润滑脂嘴等附件的安装，臂身的过渡曲面要保证平滑无突变，避免后续铸造或者铣削加工时出现应力集中或者加工死角，对于需要轻量化处理的应用场景，还可以在臂身的非受力区域开设减重孔，在不影响结构强度的前提下降低零件的整体重量，减少运动过程中的惯性冲击。
