带双法兰安装边的变向方形通风管道结构

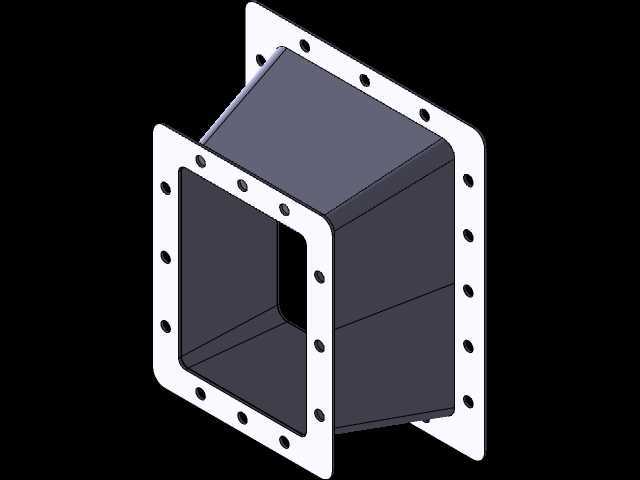

　　这款钣金构件主要应用在工业通风除尘系统、暖通空调送排风管路、工业设备废气排放通路的转角连接场景，在需要改变风道走向同时保证两端接口与原有设备法兰精准对接的工况下使用，替代传统直角弯头加直段拼接的冗余结构，减少管路系统的连接节点数量，降低风阻与漏风风险。从结构功能来看，构件两端均采用带螺栓安装孔的方形法兰边，法兰边上的安装孔沿法兰轮廓均匀排布，孔位间距匹配行业通用的方形风管法兰安装标准，安装时可直接通过螺栓与对应规格的风道端口、设备出风口或进风口法兰锁紧，法兰面可配合密封垫片使用，保证连接位置的气密性，避免管路输送气体时出现泄漏。中间的管身段为平滑过渡的变向结构，两端方形接口的轴线呈一定夹角，过渡段没有尖锐的直角折边，内壁顺滑无凸起，

　　能够有效降低气流通过时的局部阻力，减少气流在转角位置形成的涡流，降低管路运行时的风噪与压力损失，提升通风系统的整体运行效率。设计过程中采用生成性钣金设计思路，先确定两端法兰的安装边界尺寸，根据管路系统的安装空间限制确定两端接口的偏转角度，再通过钣金放样确定过渡段的展开轮廓，所有折弯位置均预留标准钣金折弯工艺余量，法兰边与管身采用一体折弯成型结构，减少额外的焊接工序，降低构件加工过程中的变形风险，同时保证整体结构的强度。安装边界方面，两端法兰的外轮廓尺寸、安装孔的中心距均匹配对应规格的方形风管标准，安装时不需要额外制作转接法兰，可直接适配现有管路系统，构件整体的外轮廓尺寸经过空间校核，在狭窄的设备安装空间内也能完成装配，

　　不会与周边的设备支架、其他管线产生干涉。管身的板材厚度根据输送介质的风压、腐蚀特性可选，常规通风工况下采用普通冷轧钢板折弯成型即可，若应用在有腐蚀性气体排放的场景，可更换为不锈钢板材或镀锌板材加工，法兰边的折弯处做了圆角处理，避免安装过程中尖锐边角划伤施工人员，同时减少应力集中，提升构件在长期振动工况下的结构稳定性，避免法兰边与管身连接位置出现开裂。在实际管路排布中，这类变向法兰风道构件常被用在厂房顶部通风管路的转角位置、设备排风出口与主风道的连接位置，相比传统的多段拼接弯头，一体成型的结构安装效率更高，密封性能更稳定，后期维护时不需要对多个拼接缝进行定期检漏，降低运维工作量。设计时还考虑了钣金加工的工艺性，

　　整个构件的折弯工序均可在常规数控折弯机上完成，不需要特殊的成型模具，展开后的板材轮廓可通过激光切割或数控冲床一次加工成型，加工精度容易保证，适合批量生产应用，安装孔的位置精度可控制在机械配合要求范围内，现场安装时不会出现孔位错位无法装配的问题。
