卡拉奇导向限位机械构件结构设计

　　做机械结构设计这么多年，碰到过不少需要在紧凑空间里同时实现导向、限位、铰接支撑的工况，这类零件看着结构不复杂，实则对轮廓顺滑度、安装孔位同轴度、受力面的厚度匹配都有很实在的要求。这次的卡拉奇导向构件，最早是在轻工输送线的侧边挡料定位机构里接触到的类似结构，当时现场的老结构因为导向面曲率突变，工件经过的时候经常出现卡滞，甚至把输送面的皮带刮出毛边，后来重新优化轮廓曲线的时候，就参考了这类水滴形闭环轮廓的设计思路。

　　从实际应用场景来说，这类构件常被用在小型自动化设备的行程限位单元、工装夹具的快速导向定位部、甚至是小型代步设备的操控连杆铰接位，它的核心作用是在两个相对运动的部件之间，提供平滑的导向轨迹，同时通过自身的轮廓边界限制运动件的超程位移，避免硬碰撞带来的结构损伤。很多新手设计师在做这类零件的时候，容易只盯着外观轮廓做曲面，忽略了实际安装时的边界约束，最后做出来的零件要么和周边的固定架产生运动干涉，要么安装孔的位置偏差导致铰接后转动卡涩。

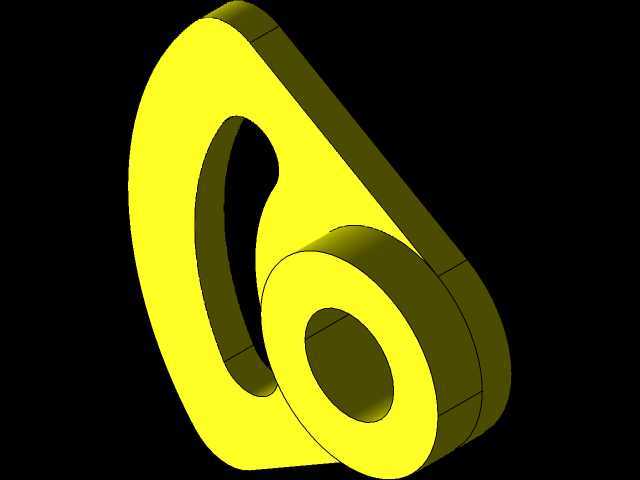

　　说到设计思路，这个构件的轮廓采用了大曲率顺滑过渡的闭环造型，没有尖锐的棱角，一方面是为了减少运动过程中的应力集中，毕竟这类零件在工作中会长期承受往复的接触挤压力，如果有直角或者锐角过渡，反复受力后很容易在转角处产生疲劳裂纹；另一方面顺滑的曲面能让与之配合的运动件沿着轨迹平滑移动，不会出现卡顿、跳位的问题。构件上设置的两个同轴环形凸台，是核心的安装定位结构，凸台的高度是根据与之配合的连接板厚度来确定的，要保证安装后零件和连接板之间留有0.1到0.2毫米的间隙，避免转动时出现面摩擦抱死，同时凸台的内孔是标准的铰接通孔，公差带选H7的话，和标准销轴配合的时候既能保证转动灵活，又不会有过大的旷量。

　　从外形尺寸和安装边界来看，这类零件的整体轮廓长宽比大概控制在2:1左右，不会占用过多的安装空间，适合在设备的侧边、夹层等紧凑位置布置。安装的时候需要注意，两个铰接孔的中心距是核心尺寸，加工时的公差要控制在±0.02毫米以内，不然会导致连杆机构的运动轨迹出现偏差，甚至出现机构锁死的情况。零件的主体厚度要根据实际受力大小来调整，常规轻载工况下厚度取8到10毫米就能满足强度要求，如果是用在有冲击载荷的工位，厚度可以加到12到15毫米，同时在轮廓的受力侧做局部加厚处理，不用整体增加厚度，能有效控制零件的重量。

　　另外在细节设计上，零件的所有边缘都做了R0.5的倒圆角处理，不光是为了外观好看，更重要的是避免安装调试的时候划伤操作人员，也能减少零件搬运过程中磕碰产生的毛刺。和它配合的销轴端部要做卡簧槽，安装到位后用轴用卡簧限位，防止销轴在往复运动中脱出，导向面的表面粗糙度建议控制在Ra1.6以下，能有效降低和配合件之间的摩擦阻力，延长零件的使用寿命。很多人觉得这类小零件不用太较真，实际上设备运行里的很多小故障，比如定位不准、运动异响、零件过早磨损，往往都是这些不起眼的结构件在设计时没有考虑周全导致的，把每个小构件的安装边界、受力情况、配合公差捋清楚，整台设备的运行稳定性才能提上来。
