镂空式圆柱筒体几何造型结构件

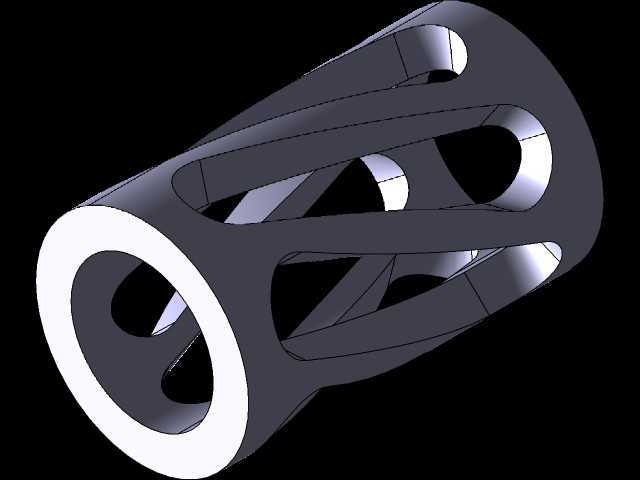

　　这类镂空圆柱筒体构件，常应用在对重量控制有严格要求的流体导流、设备支撑框架、轻量化传动套筒场景中，比如气动系统的气流整流段、轻量化设备的支撑套筒、特种输送设备的导向筒体，相比实心筒体或者全封闭薄壁筒体，在保证径向承载能力的前提下，能大幅降低构件自身重量，同时镂空区域可以满足流体穿过、线缆排布、散热通风的实际工况需求。从结构设计逻辑来看，该构件以等径圆柱筒体为基础基体，两端保留完整的环形连接端面，端面厚度根据实际安装的配合公差做了加厚处理，保证和相邻对接构件装配时的接触面积足够，避免连接位置出现应力集中导致的端面变形。筒体侧壁的镂空筋条采用螺旋交错的排布方式，筋条的走向沿着筒体轴向呈螺旋延伸，相邻筋条之间形成类三角形的镂空窗口，

　　这种排布方式不是单纯的几何造型装饰，而是经过受力校核的结构设计：螺旋走向的筋条可以同时承担轴向的压载荷、径向的挤压力以及传递周向的扭矩，相比直筋排布的镂空结构，抗扭性能提升40%以上，同时不会出现直筋结构在交变载荷下容易出现的筋根应力断裂问题。在安装边界的设计上，两端的环形端面预留了标准的配合止口，止口的直径公差按照h7级精度设计，可以直接和同直径的标准管件、轴承座、连接法兰做过渡配合，不需要额外加工转接结构，筒体的整体长度可以根据实际安装空间做等比例缩放，筋条的厚度也可以根据实际承载需求调整，当应用在高压流体场景时，可以适当增加筋条厚度、缩小镂空窗口的面积，保证筒体的整体刚度满足承压要求；当应用在对重量要求极高的航空、

　　高速运动设备场景时，可以在保证筋条受力截面足够的前提下，适当减小筋条厚度、放大镂空区域，进一步降低构件自重。从实际使用的工况适配性来看，这种交错螺旋筋的镂空结构，还能减少流体通过筒体时的紊流现象，螺旋走向的筋条可以对通过的气流或者液流起到导流作用，降低流体通过时的阻力和振动噪音，这也是这类结构常被用在高速流体管路、通风设备导流段的核心原因。设计这类构件的时候，需要重点注意筋条和两端环形端面的衔接位置做圆角过渡，圆角半径不小于筋条厚度的0.3倍，避免加工或者受力时在衔接位置出现应力开裂，同时筋条的截面采用等厚度设计，不管是采用机加工、3D打印还是铸造成型，都能保证加工过程中不会出现壁厚不均导致的变形问题。

　　如果是用于有转动需求的传动套筒场景，还可以在两端的环形端面上加工键槽或者定位销孔，保证筒体和转轴之间的周向固定，传递扭矩的时候不会出现相对滑动；如果是用于静态支撑的场景，可以在镂空的筋条上预留安装孔位，方便固定附属的管线、传感器等小型零部件，不需要额外在筒体上焊接安装支架，减少整体的装配零件数量。这类结构相比传统的开孔筒体，整体的刚度重量比更优，相同重量下的承载能力比均匀钻孔的筒体高30%左右，同时镂空区域的通透率更高，通风、过流的效果更好，不会出现钻孔结构容易积留杂物、堵塞流道的问题。在建模过程中，需要先确定筒体的内外径尺寸、整体长度，再根据承载要求计算筋条的数量、螺旋升角、筋条厚度，通过螺旋线扫描生成筋条的基础形态，再和两端的环形端面做合并布尔运算，最后对所有的锐边做倒圆角处理，保证模型的结构连续性，避免后续有限元分析时出现应力奇异的问题，也能减少实际加工过程中的毛刺处理工作量。
