对称式直角安装连接固定角座结构

　　在自动化生产线的工位辅件安装、小型动力单元的机架接驳、检测工装的基准搭建场景里，这类对称式直角角座的使用频率一直不低，很多刚入行的结构设计人员容易忽略这类小件的结构合理性，往往随便画个直角块打几个孔就投入加工，最后现场安装时才发现干涉、受力不足、安装对位困难等一堆问题。从实际使用场景来看，这类角座主要承担两个垂直安装面之间的载荷传递与位置固定作用，常见于气动元件阀组的侧装固定、小型传感器支架的直角转接、设备护板的边角连接位置，相比单侧悬臂的支架结构，对称式的结构布局能让两个安装面的受力更均匀，不会因为单侧载荷偏载导致连接螺栓承受额外的倾覆力矩。

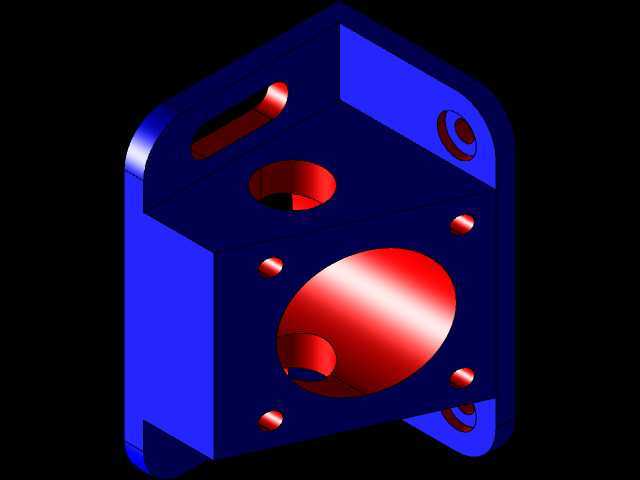

　　从结构设计思路上看，这个角座采用了完全对称的腔体式结构，两个互相垂直的主安装面都做了等厚的实体支撑，中间的腔体不是单纯为了减重，而是为了给安装螺栓的尾部留出足够的避让空间，同时在腔体的边角位置做了圆弧过渡，避免铣加工时出现应力集中的尖角，也能减少热处理环节的开裂风险。主安装面上的大尺寸通孔是用来穿过对应规格的连接螺栓，孔位周围做了局部的凸台加厚，一方面是保证螺栓拧紧时的支撑面有足够的接触刚度，避免长期受载后安装面出现凹陷变形，另一方面凸台结构也能在加工时减少精铣的面积，降低加工成本。周围均匀分布的小尺寸螺纹孔，是用来固定外接的附属零件，比如小型管线的固定卡扣、传感器的转接板、密封端盖这类轻型负载的零件，孔位的对称布局能让安装人员不用刻意区分安装方向，正反两个垂直面都能实现相同的安装适配，减少现场装配的出错概率。

　　在外形尺寸与安装边界的考量上，这类角座的两个垂直安装面的平面度公差一般控制在0.02mm以内，保证安装后两个连接件的垂直度偏差不会超出设备的装配精度要求，外轮廓的圆角处理除了避免安装时划伤操作人员，也能减少和周边管线、零件的剐蹭风险。安装时需要注意，角座的两个安装面和被连接件之间要保证完全贴合，不能有焊渣、毛刺这类异物垫在结合面之间，否则会导致角座受载后出现附加的内应力，长期交变载荷下容易出现连接松动甚至角座开裂的问题。另外，角座上的沉孔深度要和所选螺栓的头部长度匹配，保证螺栓拧紧后头部不会高出安装面，避免后续安装其他零件时出现干涉。

　　从实际使用的反馈来看，这种对称结构的角座相比非对称的直角支架，互换性更好，备件储备时不需要区分左右件，能减少车间的备件种类，降低仓储管理的成本。在受力表现上，当角座承受垂直于其中一个安装面的载荷时，对称分布的加强筋结构能把载荷均匀分散到整个角座的实体部分，不会出现局部应力过大的问题，对于有一定振动的安装场景，比如靠近气动冲击元件、小型往复运动机构的位置，这种结构的抗疲劳性能要比单薄的折弯角码好很多。设计这类零件的时候还要注意，安装孔的孔边距要满足螺栓安装的最小扳手空间要求，不能为了压缩外形尺寸把孔位设计得太靠近边角，否则现场安装时扳手没法正常就位，会大幅增加装配的难度，甚至需要现场返工修配，反而耽误整体的装配进度。
