双耳铰接式吊接固定连接支座结构

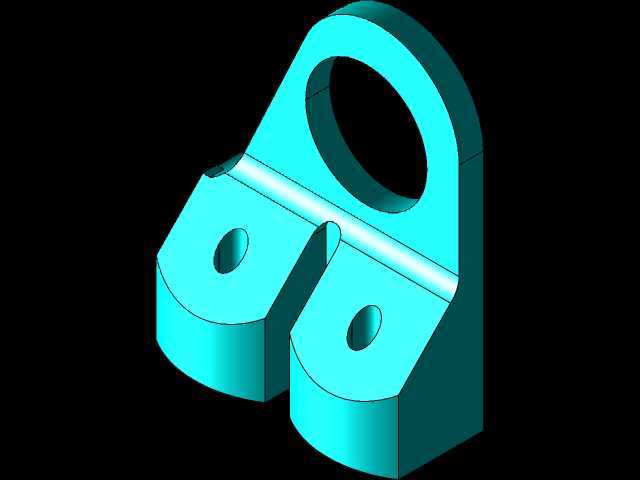

　　这类双耳铰接支座在起重吊装、工装夹具、输送线张紧机构、小型设备铰接支撑场景中应用十分广泛，核心作用是实现两个构件之间的铰接传动，同时承担径向与轴向的复合载荷，避免刚性连接带来的应力集中问题。从结构设计来看，上部的单耳吊环结构采用圆弧过渡设计，内孔为整圆铰接孔，用于穿装铰接销轴，和配套的叉耳构件形成转动副，允许连接部件在孔轴垂直平面内实现一定角度的摆动，抵消设备运行过程中产生的装配误差、振动位移以及形变余量，防止连接部位因为刚性约束出现焊缝撕裂、螺栓断裂的失效问题。下部的两个对称分体式安装耳座，每个耳座上都设置了同轴的沉头安装孔，用于穿装固定螺栓，将整个支座牢牢固定在设备基体或者安装平面上，分体式的耳座设计一方面可以降低单个安装孔的受力载荷，让螺栓受力更均匀，另一方面两个耳座之间预留的开槽间隙，可以适配不同厚度的安装基体，也能在安装时提供一定的调整余量，降低安装面的平面度加工要求。

　　设计过程中首先要明确铰接部位的转动角度范围，上部铰接孔的中心到下部安装面的垂直距离是核心安装边界尺寸，这个尺寸直接决定了铰接部件的摆动行程，距离过小会导致摆动时部件和安装面发生干涉，距离过大则会增加支座本身的悬臂长度，放大受力弯矩，提升结构断裂风险。两个下部安装孔的中心距需要和配套安装基体的预留孔位完全匹配，孔的沉头深度要适配所选螺栓的头部高度，保证螺栓安装后头部不突出耳座表面，避免和相邻部件发生刮擦。上部铰接孔的内径尺寸要和配套销轴的外径保持合理的间隙配合，间隙过小会导致销轴转动卡滞，润滑脂难以进入摩擦面，加速销轴和孔壁的磨损；间隙过大则会导致铰接部位晃动量超标，影响整个机构的传动精度，在重载冲击场景下还会产生较大的冲击载荷，缩短构件使用寿命。

　　外形上所有的棱边都做了圆角过渡处理，尤其是上部吊环和下部耳座连接的根部位置，采用了大圆弧过渡结构，这个位置是整个支座的应力集中高发区，在承受吊装拉力或者支撑载荷时，根部的应力值会远高于其他部位，大圆弧过渡可以有效分散应力流，避免尖角处产生应力裂纹，提升构件的疲劳强度。两个下部耳座的外轮廓采用半圆弧设计，一方面可以减少不必要的材料冗余，降低零件整体重量，另一方面圆弧轮廓没有突出的尖角，在安装和维护过程中不会划伤操作人员，也不会和周边的管线、构件发生勾挂。

　　实际选型应用时，需要先核算整个铰接部位的最大静载荷与动载荷系数，根据载荷大小选择对应厚度的板材加工或者选择对应规格的铸造成品，安装时要保证上部铰接孔的轴线和下部安装面的平行度公差控制在合理范围内，如果平行度超差，会导致销轴安装后出现别劲现象，转动阻力大幅提升，长期运行还会造成销轴的偏磨，严重时甚至会出现销轴断裂的安全事故。对于需要频繁摆动的应用场景，上部铰接孔内可以加装铜套或者自润滑轴承，降低摩擦系数，延长维护周期，安装孔的螺栓要采用防松设计，比如加装防松垫圈、使用螺纹锁固胶，避免设备长期振动导致螺栓松动脱落。这类支座的结构形式也可以根据实际安装空间做灵活调整，比如当安装空间受限时，可以将下部耳座的外形做切边处理，只要保证安装孔周围的壁厚满足强度要求即可，上部铰接孔的厚度也可以根据承载需求做增减，承载要求高时可以适当加厚吊环部位的厚度，提升整体的抗剪切能力。
