嵌入式安装矩形钣金盖板结构设计

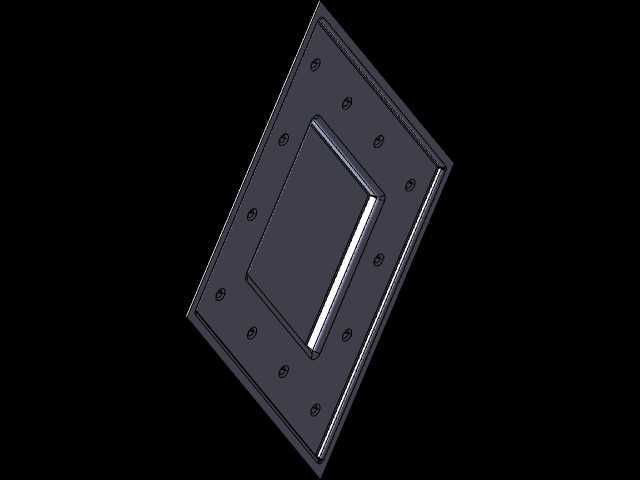

　　这类带周圈安装孔的矩形嵌入式钣金盖板，在工业电控柜体、户外设备检修口、通风风道封堵位的应用占比极高，日常做结构选型时，首先要匹配安装腔体的开口边界，盖板的内嵌凸台尺寸要比腔体开口单边小0.2到0.5毫米，既保证装配时能顺利嵌入，又不会因为间隙过大出现晃动错位。周圈均匀排布的安装孔，孔位间距要控制在80到120毫米区间，靠近边角的孔位距离板边的尺寸不能小于两倍孔径，避免钣金冲压或者折弯时出现孔位变形、板边撕裂的问题。

　　从设计逻辑上看，这类盖板采用生成性钣金工艺做结构拆分，整体用整板下料后折弯成型，中间凸起的矩形围边是核心的定位结构，装配时这个凸台直接卡入安装腔体内壁，不需要额外做定位销就能快速对齐安装孔，大幅提升现场装配的效率。盖板的平面区域和凸起围边的折弯圆角，要匹配所选板材的厚度，常规1.2到2毫米厚的冷轧钢板做这类结构时，折弯内圆角取0.8到1.5倍板厚即可，既能保证折弯处不会出现开裂，也能让成型后的棱边整齐无褶皱。周圈的法兰边是主要的承压面，装配时密封胶条就铺设在法兰边和安装基体的贴合面上，凸起的围边刚好能挡住胶条向内滑移，避免长期使用后胶条移位影响密封性能。

　　实际选型时要注意安装边界的干涉问题，盖板法兰边的外轮廓尺寸，要比安装腔体的开口单边大15到20毫米，保证有足够的压合面积放置密封件和紧固件，同时要确认安装位置周边的突出构件不会和法兰边产生干涉，比如靠近柜体铰链、走线槽的位置，要适当调整对应侧的法兰边宽度，避免装配后出现缝隙。如果是用在户外设备上，盖板的折弯接缝处要做满焊打磨处理，成型后整体做喷塑或者镀锌防腐，周圈的安装孔要做沉头处理，装配后紧固件的端面不高出盖板平面，避免积灰积水加速锈蚀。

　　做这类钣金件的三维建模时，要同步预留工艺缺口，在四个角的折弯交汇位置开出合适的止裂槽，避免折弯时材料挤压出现鼓包变形，止裂槽的宽度要和板材厚度匹配，长度要超过折弯线2到3毫米，保证折弯后四个角的接缝整齐，后续做焊接或者打胶密封时能完全封堵缝隙。另外要注意，盖板的平面度公差要控制在每米1毫米以内，避免法兰边翘曲导致密封不严，如果是尺寸较大的盖板，还可以在平面背面点焊加强筋，提升整体刚性，避免设备运行时的振动导致盖板产生共振异响。这类结构不需要复杂的冲压模具，用常规的数控冲床、折弯机就能完成加工，生产周期短，成本可控，同时后期维护拆卸方便，只需要拧下周圈的紧固件就能打开检修口，不需要撬动破坏密封面，在各类工业设备的检修封堵场景中适配性极强。
