六角内外螺纹配合连接副结构设计

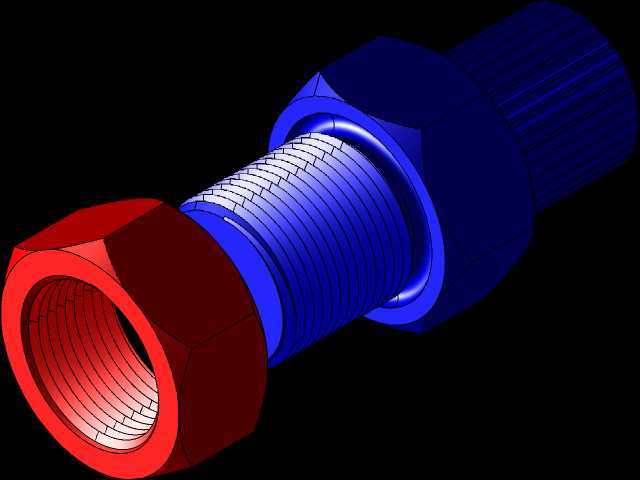

　　在各类机械设备的装配场景中，螺纹连接副是应用频次最高的可拆卸紧固结构之一，这套六角内外螺纹配合的连接结构，可覆盖从普通机架拼装、液压管路对接，到工装夹具装夹、传动部件定位等多类紧固需求。不同于常规单螺栓配单螺母的简易结构，该连接副采用了双六角螺母配合带外螺纹的中空接杆设计，中空的杆身结构可兼顾走线、流体通导的需求，在需要紧固同时预留穿装空间的场景下，无需额外开设过孔，能有效压缩装配空间占用。从结构设计逻辑来看，两端的六角螺母分别承担不同的功能：靠近红色端的内螺纹螺母可直接对接外部带外螺纹的杆件或接头，蓝色端的外螺纹段搭配六角螺母可实现锁紧防松，双螺母对顶的结构形式能在振动工况下降低螺纹松脱风险，无需额外加装弹簧垫圈、

　　止动垫片等防松零件，减少装配环节的零件数量。设计过程中优先考虑了安装边界的适配性，六角螺母的对边尺寸符合常规紧固件的扳手操作空间要求，接杆的螺纹段长度预留了足够的调节余量，可适配不同厚度的被连接件，安装时无需额外加工适配螺纹，直接通过标准扳手即可完成拧紧作业。在实际设备应用中，这类中空螺纹连接副常被用在气动回路的管路对接、设备走线的固定支架、防护栏的拼装节点等位置，中空通道可穿过气管、线缆，外侧的螺纹配合实现紧固，避免了传统实心螺栓需要在旁侧额外预留走管走线空间的问题，能让设备整体布局更紧凑。结构的细节处理上，螺纹段的牙型采用标准公制三角螺纹，牙距适配常规紧固需求，螺母与接杆的贴合端面做了平面度处理，

　　拧紧后端面与被连接件的接触面积充足，不会出现局部应力集中导致的被连接件压损问题。接杆的外螺纹末端做了倒角引导，螺母拧入时可快速对位，不会出现螺纹错牙的情况，即使是现场无经验的装配人员，也能快速完成对接安装。针对不同工况的适配性，该结构可根据使用场景更换不同材质的坯件加工，普通工况下采用45号钢调质处理即可满足强度需求，腐蚀环境下可更换不锈钢材质，高压管路场景下可提升螺纹配合精度、加大接杆壁厚，无需改动整体结构形式即可完成适配。在三维建模过程中，螺纹部分采用了精确的牙型建模而非装饰螺纹线，可直接用于干涉检查、装配模拟，能提前验证螺母拧入过程中是否会与周边零件发生空间干涉，也可直接导出工程图标注螺纹参数、形位公差，指导后续的加工生产。

　　不同于焊接类固定连接结构，这套螺纹连接副可反复拆装，设备维护时无需破坏原有结构，拆开后即可更换内部穿过的线缆、气管，维护成本远低于固定式连接结构。在受力表现上，双螺母对顶锁紧后，螺纹副之间的预紧力分布更均匀，能承受更大的轴向拉力与径向剪切力，在设备运行产生持续振动的场景下，防松表现优于单螺母加垫圈的结构，可减少日常运维中紧固件复紧的工作量。
