弯柄带环式管路密封塞结构设计

　　日常做液压管路、小型流体输送设备的维护与装配时，经常会遇到管路敞口临时封堵、工艺孔长期密封的需求，这类封堵零件看似不起眼，却直接影响管路试压、设备转运、长期存放过程中的清洁度与密封可靠性，这次建模的弯柄带环塞子，就是针对这类场景优化的结构方案。

　　不同于常规直柄塞或者无柄橡胶塞，这款塞子的主体封堵段采用等径圆柱结构，可适配对应内径的光滑管路端口，圆柱段的长度根据常用薄壁管路的壁厚做了适配，塞入后封堵段完全覆盖管路端口内壁，不会出现过短导致密封面不足、过长干涉管路内部其他零件的问题。封堵段的表面粗糙度按照密封配合要求做了设定，既不会因为过于光滑导致塞入后摩擦力不足容易脱落，也不会因为粗糙度过高划伤管路内壁的镀层或者密封面。

　　弯柄部分的设计是这款塞子的核心实用点，做了符合人体工学的圆弧过渡弯折，弯折角度避开了管路端口周边的安装凸台、法兰边等常见干涉结构，操作人员不需要额外工具，徒手就能完成塞子的插拔操作，哪怕是戴着手套做设备维护，也能稳稳施力，不会出现打滑脱手的情况。弯折段的截面直径做了渐变处理，靠近封堵段的位置直径稍大，保证结构强度，频繁插拔也不会出现根部断裂的问题，尾端逐渐收窄，握持的时候更贴合手指的施力角度。

　　尾端的环形结构不是装饰性设计，一方面可以穿入细铁丝、塑料扎带，将塞子和对应的管路绑定在一起，避免设备拆解维护时多个塞子混放丢失，尤其是复杂液压阀块上有多个不同口径的工艺孔，绑定后能快速对应回原位置，减少装配时的错装风险；另一方面，在需要拔出塞子的时候，如果塞子因为管路内残留负压吸紧，手指可以直接勾住环形结构施力，比捏着直柄发力更顺畅，也不会因为施力方向歪斜把塞子断在管路内部。

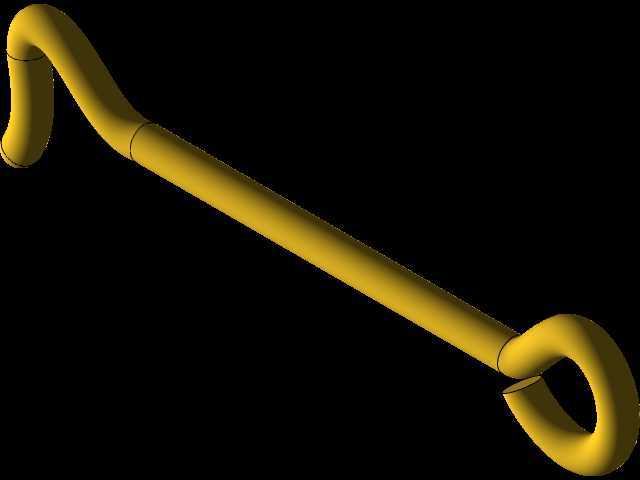

　　做三维建模的时候，整个零件的所有弯折位置都做了圆角过渡，没有尖锐的棱角，一方面是避免操作人员插拔的时候划伤手，另一方面也减少了零件应力集中的位置，哪怕是采用尼龙、聚丙烯这类常用工程塑料注塑生产，或者用不锈钢棒料弯折加工，都不会在弯折位置出现应力开裂的问题。安装边界上，这款塞子除了封堵段需要和管路内壁配合之外，弯柄和尾环的外轮廓尺寸都控制在管路端口外径的1.2倍范围内，哪怕是密集排布的管路组，相邻管路之间的间隙只要能容纳手指操作，就不会出现塞子互相干涉的情况，适配多管路并排布置的安装场景。

　　从实际使用场景来看，这类塞子既可以用于设备生产过程中，机加工完成后的管路、阀块敞口封堵，避免切削液、铁屑进入内部流道，也可以用于设备出厂转运时的端口防护，避免运输过程中灰尘、雨水进入管路造成污染，还能作为设备日常维护时的备用配件，在拆解管路检修时临时封堵敞口，防止异物掉入系统内部造成后续的元件卡滞、磨损问题。建模过程中特意核对了常用管路的内径公差带，封堵段的直径公差按照过渡配合的要求设定，既能保证徒手可以顺利塞入，又能提供足够的抱紧力，在常规的振动、倾斜场景下不会自行脱落，不需要额外的固定结构。
