剖视结构齿轮箱壳体三维设计

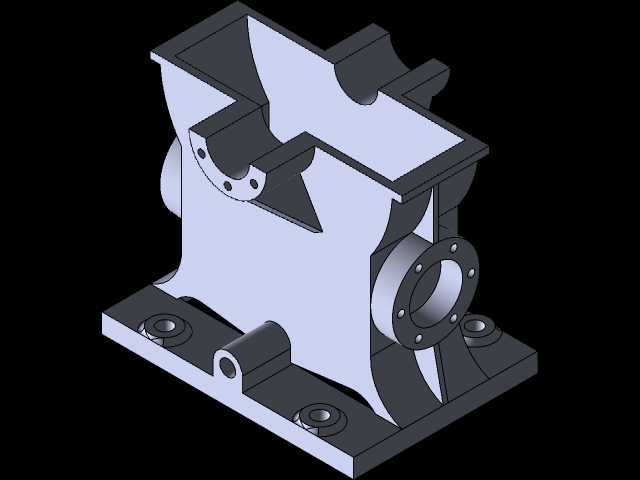

　　在工业传动系统的布局中，齿轮箱壳体是整个传动单元的承载核心，这套剖视展示的齿轮箱结构，主要面向中小型功率的机械传动场景，常见于轻工生产线输送单元、小型机床进给机构、农用机械辅助传动工位这类需要稳定减速传扭的作业位置。不同于常规封闭外观的齿轮箱模型，这个结构做了半剖处理，能直观看到内部腔体的筋位布局、轴承安装位的同轴度设计、轴孔的配合台阶结构，对刚接触传动箱体设计的结构工程师来说，能直接观察到内部支撑结构的设计逻辑，不用再通过二维剖视图脑补空间位置关系。从实际安装边界来看，底部的安装底板做了四个带沉孔的安装座，沉孔深度适配常规内六角圆柱头螺栓的头部高度，安装时螺栓可以完全沉入沉孔内，不会突出底板平面，保证箱体和安装机架的面接触贴合度，

　　避免因螺栓突出导致的安装翘曲问题，底板上的两个定位销孔位置和安装螺栓孔呈对角分布，装配时可以先打入定位销确定箱体位置，再拧紧安装螺栓，能有效降低装配时的位置偏差，减少后续轴系对中的调整工作量。箱体侧面的法兰式轴伸端，法兰端面上均匀分布了六个螺栓孔，用于安装轴承端盖或者外接输入输出法兰，轴孔内部做了两级台阶，分别适配轴承外圈的定位和密封件的安装槽位，台阶的过渡圆角做了R2的圆弧处理，避免机加工时的应力集中，也能减少热处理环节的开裂风险。箱体内部的加强筋没有采用均匀分布的常规设计，而是沿着轴承座的受力方向做了斜向筋位连接，筋位厚度和箱体壁厚保持1:1的比例，既不会因为筋位过厚导致铸造时出现缩孔缺陷，也能在齿轮啮合产生径向力的时候，

　　把轴承座受到的载荷快速传递到底板安装面，减少轴承座的变形量，保证齿轮啮合的侧隙稳定，避免因箱体变形导致的齿轮偏磨、噪音增大问题。上部的剖视部分可以看到箱体的分箱面结构，分箱面做了一圈密封槽，用于安装密封胶条或者涂覆密封胶，槽的深度控制在2mm，宽度3mm，既能保证密封胶有足够的填充空间，也不会因为槽过深导致合箱时胶条被过度挤压溢出到箱体内部，污染润滑油。箱体侧壁上预留的一个小型凸台孔，是用于安装油位指示器或者透气塞的位置，孔的位置设计在箱体腔体高度的三分之一处，刚好对应润滑油的正常油位区间，安装油标后可以直接观察内部润滑油的存量，不用拆开箱体检查，日常维护时非常方便。在设计思路上，这个箱体没有追求过度轻量化，

　　而是优先保证了轴承安装位的刚度，毕竟齿轮传动过程中，轴系的支撑刚度直接决定了齿轮的接触精度，要是箱体刚度不足，满负载运行时轴承座产生微米级的变形，就会导致齿轮接触斑点偏移，轻则传动效率下降、噪音升高，重则出现断齿故障。从外形尺寸的适配性来看，整个箱体的安装孔距、轴伸高度都适配常规的100-200mm中心高的传动单元，不需要额外做安装转接板就能直接替换同规格的老旧齿轮箱壳体，对设备改造场景来说兼容性很强。另外，箱体内部的腔体拐角处都做了圆弧过渡，没有直角死角，一方面是铸造工艺的要求，能减少铸造时的砂眼缺陷，另一方面也能让润滑油在箱体内循环时不会出现沉积死角，避免金属磨屑在拐角处堆积，随着润滑油进入轴承啮合面造成磨损。底板上的两个吊装孔位设计在箱体重心的正上方两侧，吊装时可以直接用吊环螺栓拧入，起吊时箱体能保持水平状态，不会出现倾斜磕碰轴伸端的问题，这点在现场装配作业时非常实用，很多新手设计的箱体经常忽略吊装位的重心匹配，起吊时倾斜很容易碰伤加工面，导致密封失效或者装配精度下降。
