多孔结构立式储液燃料箱结构设计

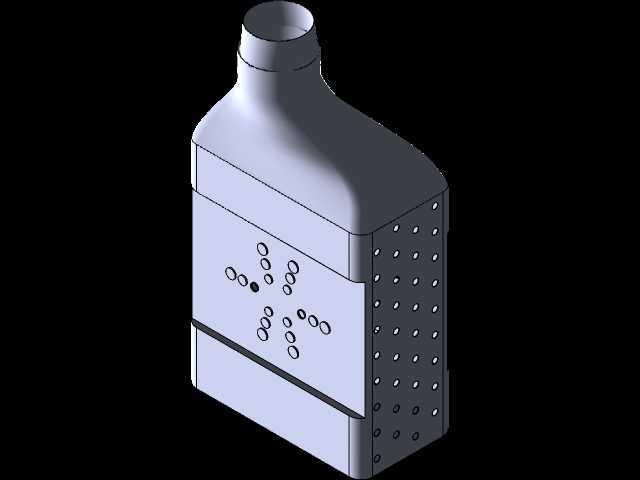

　　在小型动力设备、便携作业机组以及分布式动力供给场景中，燃料存储部件的结构合理性直接决定整套系统的运行可靠性与空间适配性，这款立式多孔结构燃料箱的设计，正是针对紧凑安装空间下的储液需求完成的结构方案。不同于常规大容积卧式储油箱的布局逻辑，该箱体采用上窄下宽的立式构型，顶部收窄的颈状接口直接对接燃油加注与输出管路，既能够减少加注过程中的燃油飞溅，也可以在有限的上部安装空间内完成管路快接操作，避免与周边的动力缸体、散热组件产生安装干涉。

　　从实际应用场景来看，这类燃料箱多适配于小型通用发电机组、便携工程作业动力单元、小型农用作业机械的燃油供给系统，这类场景普遍存在安装空间局促、设备运行伴随持续振动、外部工况存在少量飞溅杂物的特点，因此设计阶段没有采用光面整箱的结构，而是在箱体两个相邻侧面设计了阵列排布的通孔结构。这些孔位并非减重工艺孔那么简单，一方面阵列孔能够在箱体壁厚不变的前提下，打散箱体壁面的振动传导路径，降低设备运行过程中箱壁受燃油激荡产生的共振噪音，另一方面孔位可作为外置防护隔热层的固定点位，无需在箱壁额外焊接固定凸台，减少焊接变形对箱体密封性的影响，同时部分孔位还可兼容液位传感器、油温检测元件的走线固定，避免线束直接贴附在箱壁受长期振动磨损。

　　箱体的主体储液段采用近似方形的截面设计，相比同容积的圆形截面箱体，方形结构能够更好地贴合设备机架的安装边界，最大化利用机架内部的边角空间，减少无效安装间隙。三段式的箱体横向加强筋结构，将整个储液腔体分隔为三个相对独立的缓冲段，当设备处于倾斜作业工况或者移动过程中，燃油在箱体内的激荡幅度会被加强筋结构大幅削弱，避免燃油瞬间涌向加注口造成溢油，同时也能减少燃油激荡对箱体壁面的持续冲击，延长箱体的疲劳使用寿命。顶部的加注颈采用圆弧过渡结构与主体箱体连接，没有采用直角焊接结构，能够有效降低转角位置的应力集中，在设备受外部冲击或者低温环境下，避免转角位置出现应力开裂导致的燃油泄漏。

　　在安装边界的考量上，箱体底部为平整的安装面，可直接通过螺栓固定在设备机架的安装托板上，不需要额外设计弧形适配座，降低配套安装结构的加工难度。侧面的阵列孔位统一采用等间距排布，孔位直径与孔间距经过匹配计算，既保证壁面结构强度满足储液承压要求，也能够兼容不同规格的固定扎带、卡扣的安装需求，适配不同设备的走线与外挂组件安装要求。设计过程中也充分考虑了燃油存储的兼容性，箱体内部转角全部做圆角过渡处理，不存在清洁死角，长期使用过程中不会在边角位置沉积燃油杂质，避免杂质随燃油进入供油管路造成喷油嘴堵塞。

　　不同于追求极致轻量化的航空类燃料箱设计，这款箱体的结构设计更偏向通用工业场景的耐用性需求，壁面厚度选取兼顾了结构强度与材料成本，不需要采用昂贵的轻量化合金材料，使用常规工程塑料或者冲压钢板即可完成加工生产，大幅降低批量生产的制造成本。顶部的接口采用标准管径设计，能够直接适配市面上通用的燃油管、油箱盖配件，不需要单独开模制作配套密封件，后期维护更换配件的成本更低。在实际选型适配过程中，设计人员可根据具体设备的续航需求，在不改变整体安装接口与外部轮廓的前提下，通过调整箱体三段式结构的高度来调整总储液容积，不需要重新设计安装点位与周边适配结构，大幅缩短衍生型号的开发周期。

　　针对户外作业场景的使用需求，箱体侧面的多孔结构还能够起到一定的散热作用，当设备长时间高负荷运行时，箱壁的多孔结构增大了箱体与外部空气的接触面积，能够更快带走燃油吸收的热量，避免箱内燃油温度过高产生气阻，影响动力系统的供油稳定性。同时多孔结构也减少了箱体与外部防护覆盖件的接触面积，当外部覆盖件受阳光直射温度升高时，能够减少热量向箱体内部的传导，进一步维持箱内燃油温度的稳定。在装配环节，这种规整的立式结构也更便于产线工人的快速定位安装，箱体没有复杂的外凸结构，在机架内的安装路径上不会与其他组件产生卡滞，能够有效提升整机的装配效率。
