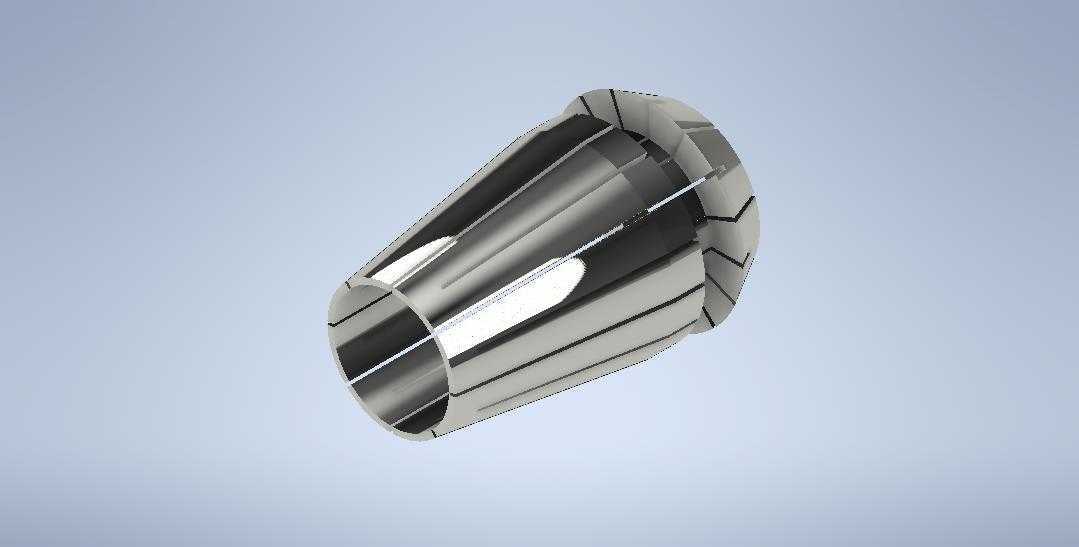

高精度ER-11弹性筒夹夹头结构设计

　　在常规铣削、钻削、雕刻加工的装夹环节里，ER系列弹性筒夹是目前中小规格刀具夹持场景中应用覆盖率最高的夹具元件，ER-11作为该系列里小规格夹持区间的代表型号，主要适配直径1-7mm区间的直柄刀具、微型工件芯轴的装夹锁紧，常见于小型台式铣床、仪表车床、桌面级雕刻机、精密内圆磨床的主轴输出端，承担刀具与主轴之间的扭矩传递、径向跳动约束功能。

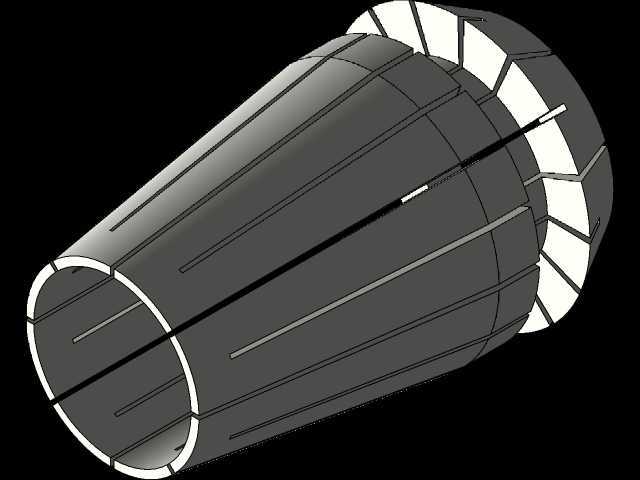

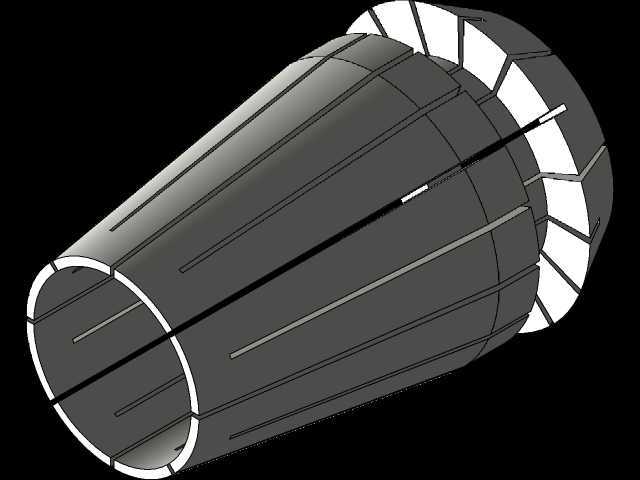

　　从实际加工场景的需求出发，ER-11夹头的开槽结构设计直接决定了夹持稳定性与定心精度，整体采用锥面配合的锁紧逻辑，外锥面与ER螺母内锥、主轴端ER锥孔完全贴合，当螺母沿主轴外螺纹轴向旋紧时，锥面的轴向分力会迫使夹头本体沿预设的弹性开槽产生均匀的径向收缩，从而抱紧穿过内孔的刀具柄部。开槽的分布采用对称等分设计，通常为8条交错的通槽与半槽组合，槽宽控制在0.3-0.5mm区间，既保证夹头在锁紧行程内有足够的弹性变形量，又避免槽宽过大导致切削过程中夹头刚性不足、出现夹持振纹。夹头的内孔设计为高精度圆柱面，圆柱度公差控制在0.005mm以内，与直柄刀具的配合间隙不超过0.01mm，配合锥面的锥度严格遵循ER系列标准的8度锥角，保证不同品牌的同规格ER螺母、主轴锥孔都能实现通用互换，不需要额外修配接触面。

　　从安装边界尺寸来看，ER-11夹头的整体外径为11.5mm，总长度18mm，外锥面大端直径11.3mm，小端直径7.2mm，适配的锁紧螺母为ER11标准型螺母，配套的主轴端锥孔深度需要不小于17.5mm，才能保证夹头完全装入锥孔后，螺母旋紧时的行程足够让夹头达到额定收缩量。在实际选型装配时需要注意，夹头装入螺母的顺序需要先将夹头倾斜卡入螺母内的弹性挡圈位置，确认卡合到位后再将刀具穿入夹头内孔，最后整体旋入主轴螺纹，禁止不装螺母直接将夹头敲入锥孔的操作，否则会导致夹头开槽部位受力不均，出现单边变形、夹持偏心的问题。

　　从功能特性上看，ER-11夹头相比同规格的三爪钻夹头，径向跳动精度可以控制在0.01mm以内，在高转速（最高适配24000转/分钟的主轴转速）加工场景下的动平衡表现更好，不会因为卡爪间隙导致高速转动时出现刀具甩动的问题。夹头本体通常采用65Mn弹簧钢制造，经过整体淬火处理后硬度达到HRC44-48，既有足够的弹性保证反复锁紧松开不会产生塑性变形，又有足够的表面硬度抵抗锥面配合时的磨损，正常使用工况下的锁紧寿命可以达到5000次以上，不需要频繁更换。在加工铜、铝等有色金属的微小零件时，ER-11夹头的均匀收缩特性可以避免夹伤刀具柄部，也不会因为夹持力不均导致刀具偏斜，加工出的孔位同轴度、侧壁垂直度都能稳定控制在0.02mm的公差范围内。

　　在设计建模过程中，需要重点关注几个容易被忽略的结构细节：一是夹头大端的定位台阶，台阶厚度为1.5mm，直径比外锥大端大0.8mm，作用是限制夹头装入锥孔的深度，避免夹头过度顶入锥孔导致螺母无法锁紧；二是开槽末端的应力释放孔，每个开槽的末端都设计有直径1mm的圆孔，避免夹头反复收缩变形时槽根位置出现应力集中、产生开裂；三是内孔的入口倒角，夹头两端的内孔位置都设计有15度的导入倒角，方便刀具快速穿入内孔，不会因为孔口锐边刮伤刀具柄部的涂层。在装配验证环节，需要模拟螺母锁紧时的夹头变形量，当螺母施加额定锁紧力矩（通常为8-10N·m）时，夹头内孔的收缩量需要达到0.5-0.8mm，保证对最小夹持直径的刀具也能提供足够的抱紧力，不会在铣削进给时出现刀具打滑、退刀的问题。

　　针对不同的加工场景，ER-11夹头的内孔可以根据常用刀具直径做对应规格的细分，比如常见的1mm、3.175mm、4mm、6mm内孔规格，分别适配微型中心钻、PCB雕刻刀、小直径立铣刀、钻头的装夹需求，不需要通过一个夹头覆盖全直径区间，避免大收缩量导致夹头内孔变形不均、夹持精度下降。在日常使用维护时，每次换刀需要清理夹头锥面、内孔以及主轴锥孔内的切屑和切削液残留，避免硬质颗粒夹在配合面之间导致锥面拉毛、定心精度下降，清理时禁止使用钢丝刷等硬质工具打磨夹头表面，采用压缩空气吹净后用干净棉布擦拭即可。
