带支耳圆形法兰连接管件结构设计

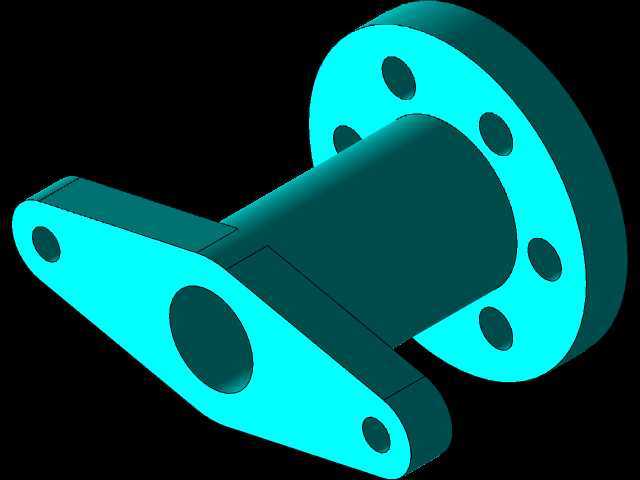

　　在流体输送管路、小型动力传输支架以及低压工况的设备对接场景中，这类带单侧支耳的法兰连接结构应用十分普遍，不同于常规对称法兰的纯管路对接功能，该结构额外集成了安装固定支耳，可在管路对接的同时完成部件的侧向定位，减少额外固定支架的装配工序，常见于小型液压站外接管路、气动控制单元的阀组对接、中小型设备的冷却循环管路接口位置。从结构功能来看，圆形法兰端面上均匀分布的六个通孔，是用于穿装螺栓实现与对接法兰的压紧密封，法兰端面的平面度需要控制在合理公差范围内，避免密封垫受压不均出现渗漏；中间的圆柱段是流体或介质的流通通道，内壁的粗糙度根据输送介质的不同有对应要求，输送润滑介质时内壁粗糙度可适当放宽，

　　输送冷却循环水或洁净气体时则需要更高的内壁光洁度，减少流阻与杂质附着。单侧延伸的支耳结构是该零件的设计核心，支耳上开设的两个通孔分别位于支耳的两端，其中靠近圆柱段的大孔径通孔可用于穿装定位销或大直径固定螺栓，实现整个部件的主承载固定，支耳末端的小孔径通孔则用于辅助防转定位，避免管路在长期振动工况下出现螺栓松动、法兰错位的问题。设计这类零件时，首先需要确定对接法兰的公称通径与压力等级，以此确定法兰盘的外径、螺栓孔分布圆直径以及螺栓孔的孔径，圆柱段的内径要匹配管路的通流要求，壁厚则根据工作压力计算得出，低压工况下壁厚可适当取薄以降低整体重量，中压工况则需要在法兰与圆柱段的衔接位置增加过渡圆角，减少应力集中。

　　支耳的延伸长度需要根据实际安装空间确定，要保证支耳上的固定孔位能够对应到设备基体的安装点位，同时要避开周边其他管路或部件的运动干涉范围，支耳与圆柱段的衔接位置需要做加厚处理，因为该位置是应力集中区域，在设备运行产生振动时，支耳承受的交变载荷会在衔接位置产生较大应力，若壁厚不足容易出现断裂失效。从安装边界来看，法兰端的安装需要预留足够的螺栓拧装空间，螺栓孔中心到法兰外边缘的距离要满足扳手的操作空间要求，一般至少要留出螺栓公称直径1.5倍的径向距离；支耳侧的安装则需要保证固定螺栓的穿装方向无遮挡，支耳底面与设备安装面的贴合度要控制在公差范围内，若贴合间隙过大，紧固螺栓时会导致支耳变形，长期使用会出现疲劳裂纹。实际建模过程中，

　　需要重点关注各孔位的位置度公差，尤其是法兰端的螺栓孔，位置度偏差过大会导致对接时螺栓无法顺利穿装，支耳上的固定孔与法兰端面的平行度、垂直度公差也要合理设置，保证安装后整个部件的受力均匀。另外，零件的所有锐边都需要做倒钝处理，法兰端面的密封面如果采用非金属密封垫，可加工成光面，若采用金属密封则需要加工对应的密封槽结构，该练习模型采用光面密封设计，适配低压工况下的橡胶密封垫使用场景。在管路装配时，该结构可直接通过法兰端与对应阀件或管路法兰对接，拧紧法兰螺栓后再通过支耳上的固定孔将整个部件锁定在设备基体上，相比无支耳的常规法兰，不需要额外制作管夹来固定管路，能够有效压缩装配空间，减少零部件数量，在紧凑型设备的管路布局中优势十分明显。
