带六角锁紧结构的杆端连接组件

　　这类带六角锁紧结构的杆端连接组件，在中小型机电设备、轻工自动化生产线、小型流体控制装置里的应用十分普遍，很多需要杆端定位、轴向限位同时兼顾可拆卸性的工位，都会用到这类结构的零件。从实际使用场景来看，它常被用在小型气动执行机构的输出端连接、低压管路的端头封堵配合、手动调节机构的杆部限位位置，区别于普通的螺栓螺母配合，这个组件把端头的限位座、六角锁紧段、伸出杆做了一体化的装配配合设计，不需要额外加装平垫或者止动垫圈就能实现轴向的防松定位，在振动幅度不大、转速低于300rpm的工况下，锁紧可靠性完全能满足日常使用需求。

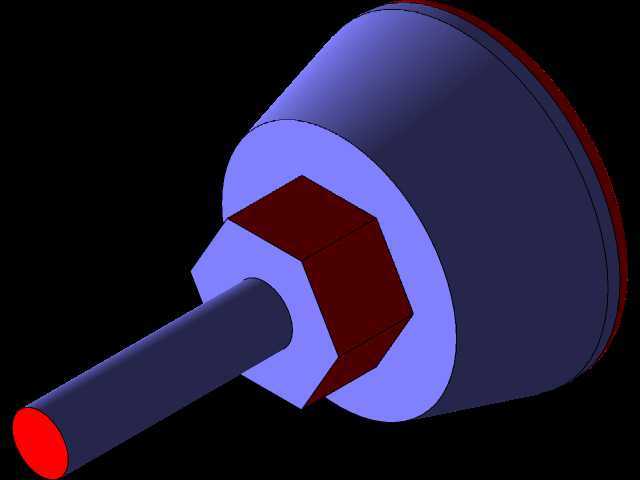

　　从设计思路上拆解这个组件的结构，最外侧的大直径圆柱段是安装定位基准，装配时这个圆柱面会嵌入安装基座的预制沉孔内，沉孔的深度要比圆柱段的轴向长度小0.2到0.3毫米，保证锁紧后端面能完全贴合基座表面，不会出现装配间隙。中间的六角段是专门预留的扳手夹持位，不管是装配拧紧还是后期拆卸维护，用普通的开口扳手或者活动扳手就能卡紧这个位置施加扭矩，不需要专门设计定制工装，这点对于现场维护的便利性提升很明显，很多小型设备的维护工位空间狭窄，没法用套筒类工具，外露的六角结构刚好能适配这类狭窄空间的操作需求。六角段和外侧大圆柱之间做了小尺寸的退刀槽过渡，避免机加工的时候出现应力集中的尖角，也能保证六角段的端面和大圆柱端面贴合的时候没有加工毛刺带来的装配间隙。

　　伸出的长杆段是核心的功能配合部位，这个杆段的外圆一般会根据实际使用需求做不同的表面处理，如果是用来做导向滑动的工况，杆段表面会做高频淬火提升硬度，粗糙度控制在Ra1.6以内，和配套的导向套配合间隙控制在0.05到0.1毫米之间，既能保证滑动顺畅不会卡滞，也不会因为间隙过大出现晃动偏斜。如果是用来做静态连接的工况，杆段会加工出外螺纹，和配套的锁紧螺母配合实现外接零件的固定，杆段末端的红色标识是装配对位标记，安装的时候这个标记面要和外接零件的对位基准对齐，保证装配角度符合设计要求，避免出现周向错位的问题。

　　从安装边界的尺寸来看，外侧大圆柱的直径一般比六角段的对边尺寸大4到6毫米，这样能保证六角段在拧紧的时候，扳手不会碰到安装基座的表面，不会刮伤基座的涂装或者加工面。伸出杆的长度要根据实际的连接行程来确定，一般会比需要的配合长度长3到5毫米，预留出锁紧后的调整余量，避免因为零件加工的累计误差导致装配不到位。整个组件的同轴度公差控制在0.02毫米以内，大圆柱的定位基准面和杆段的轴线垂直度公差控制在0.015毫米，保证装配之后杆段不会出现偏斜，运行的时候不会出现别劲的问题。

　　在实际选型应用的时候，要注意这个组件的适用载荷范围，因为六角段和杆段的连接位置是截面变化的位置，虽然做了退刀槽过渡缓解应力集中，但如果承受超过设计值的径向冲击载荷，还是容易在过渡位置出现断裂，所以在有较大冲击的工况下使用，需要把六角段的厚度尺寸加大1.5到2毫米，提升过渡位置的结构强度。另外如果是用在有腐蚀介质的环境里，整个组件的材质要选用304不锈钢，表面做钝化处理，避免长期使用出现锈蚀导致拆卸困难。如果是用在普通的干燥室内工况，用45号钢做发黑处理就能满足使用需求，成本也能控制在合理范围内。

　　很多刚入行的结构设计人员在做这类零件建模的时候，容易忽略六角段和圆柱段过渡位置的圆角处理，直接做直角连接，这样不仅机加工的时候刀具容易崩损，实际使用的时候应力集中也会大幅降低零件的疲劳寿命，这点在建模的时候要特别注意，过渡圆角的半径一般取0.5到1毫米，既能缓解应力集中，也不会影响六角端面的贴合效果。另外伸出杆末端的倒角也不能省略，一般做C1的倒角，方便装配的时候顺利插入配合孔或者导向套，不会因为杆端的毛刺刮伤配合件的内表面。
