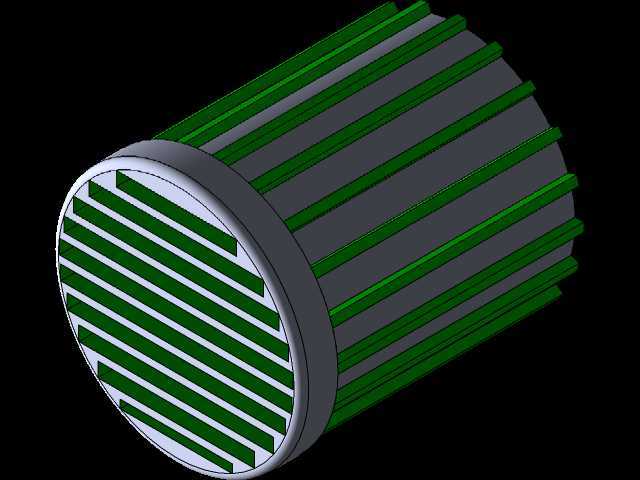

带周向散热筋的圆柱壳体结构设计

　　该圆柱壳体结构的设计核心围绕周向均布的散热筋展开，这类结构最常见的应用场景是各类需要被动散热的旋转类设备外壳，比如小型动力单元的外罩、风冷式传动部件的防护壳体，也可作为流体过滤单元的外支撑骨架使用。从实际工况出发，这类带筋圆柱壳体在运行时，内部元件产生的热量会通过壳体基材传导到外凸的筋条表面，筋条之间形成的轴向流道能引导冷却气流沿壳体轴向流动，相比光滑圆柱外壳，有效散热面积可提升40%以上，同时筋条的存在还能大幅提升壳体的径向抗变形能力，在承受外部径向冲击或者内部介质压力波动时，筋条相当于均匀分布的加强肋，能降低壳体壁厚需求，实现轻量化设计。

　　设计过程中首先确定了壳体的基础圆柱轮廓，两端预留了等宽的环形安装边，安装边的厚度大于壳体基材厚度，主要用于端盖的连接定位，安装边上可根据实际装配需求加工均布的连接孔或者密封槽，保证壳体两端与端盖配合时的同轴度与密封性。周向散热筋采用等截面矩形结构，筋条的高度、宽度以及相邻筋条的间距经过匹配设计：筋条高度过高会导致壳体整体外径过大，占用过多安装空间，同时筋条根部容易出现应力集中；筋条高度过低则无法达到预期的散热面积提升效果，也难以起到加强结构刚度的作用。筋条间距的设计需要兼顾散热效率与加工可行性，间距过小会导致流道狭窄，气流流动阻力增大，散热时容易在筋条间隙形成滞流区，反而降低散热效率；间距过大则会减少筋条总数量，削弱散热与加强效果。

　　从安装边界来看，该壳体的安装基准为两端的环形安装边端面，安装时需保证壳体轴线与内部旋转元件的轴线同轴度公差控制在合理范围内，避免内部元件运转时与壳体内壁发生剐蹭。壳体的轴向长度可根据内部元件的实际尺寸进行适配调整，筋条沿壳体轴向通长布置，两端与环形安装边平滑过渡，避免出现直角尖角导致的应力集中问题，同时过渡区域的圆角设计也能减少流体在端部的流动阻力，让冷却气流更顺畅地进入筋条之间的流道。

　　在功能特性方面，除了基础的防护、散热、结构加强作用外，这类带周向筋条的圆柱壳体还具备一定的防滑特性，在需要人工搬运或者手动调整位置的小型设备上，外凸的筋条能增加接触面的摩擦力，方便操作人员握持施力。如果作为过滤单元的外骨架使用，筋条之间的间隙还能作为流体的流通通道，内部搭配过滤滤芯时，流体穿过滤芯后可从筋条间隙顺利流出，筋条同时起到支撑滤芯、避免滤芯在流体压力作用下发生变形塌陷的作用。

　　设计时还考虑了不同加工工艺的适配性，如果采用金属切削加工，筋条与壳体本体为一体化结构，可通过圆柱面铣削加工成型，加工时需注意筋条的对称度，保证周向筋条重量分布均匀，避免壳体随内部元件高速旋转时出现动不平衡问题；如果采用注塑或者铸造成型，筋条的拔模斜度需要统一设置，保证成型后顺利脱模，同时筋条根部的圆角要足够大，减少铸造或者注塑时的成型缺陷，避免出现缩孔、填充不足等问题。壳体的内壁设计为光滑圆柱面，减少内部流体流动阻力，也方便内部元件的装配定位，内壁与筋条对应的位置无需做额外处理，基材的壁厚均匀性是设计时需要重点控制的参数，壁厚不均会导致热量传导速度出现差异，影响整体散热均匀性，同时也会在加工或者成型过程中产生较大的内应力，导致壳体放置一段时间后出现变形。

　　在实际选型应用时，需要根据内部元件的发热量、设备的安装空间限制、外部工作环境的粉尘情况调整筋条的参数：如果工作环境粉尘较多，可适当加大筋条间距，减少粉尘在筋条间隙的堆积，避免长期使用后粉尘堵塞流道影响散热效果；如果设备安装空间紧凑，可适当降低筋条高度，通过增加筋条数量的方式保证足够的散热面积；如果壳体需要承受较大的外部载荷，可适当增加筋条的宽度，提升整体结构的抗弯曲、抗挤压能力。两端的环形安装边尺寸需要匹配对应的端盖标准，保证连接时的互换性，安装边的端面粗糙度需要满足密封要求，如果采用端面密封，粗糙度值不能过高，避免密封件被划伤导致泄漏。
