小型四旋翼简易无人机结构设计方案

　　这款四旋翼飞行器的结构设计，从入门级航模改装、教学实训场景的实际需求出发，没有采用一体成型的复杂机架结构，而是用分体式机臂与中心承载板组合的形式，降低新手加工与组装的门槛。日常在高校机械创新实训、青少年航模教学场景中，这类结构的飞行器可以快速完成拆装，方便学习者理解旋翼升力配比、重心配平、动力布局的基础逻辑，不需要复杂的专用工装就能完成整机组装调试。

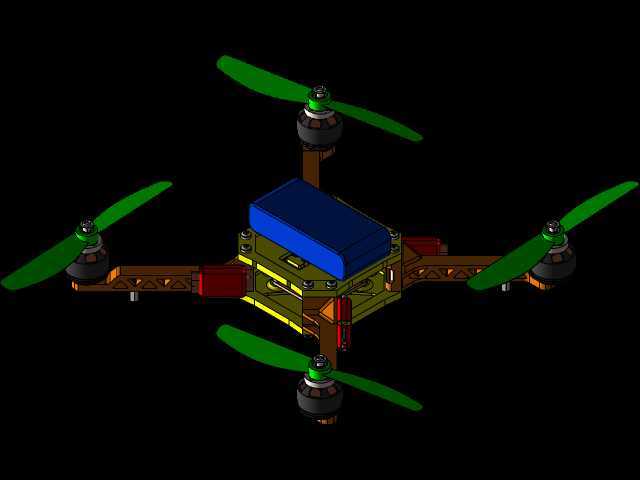

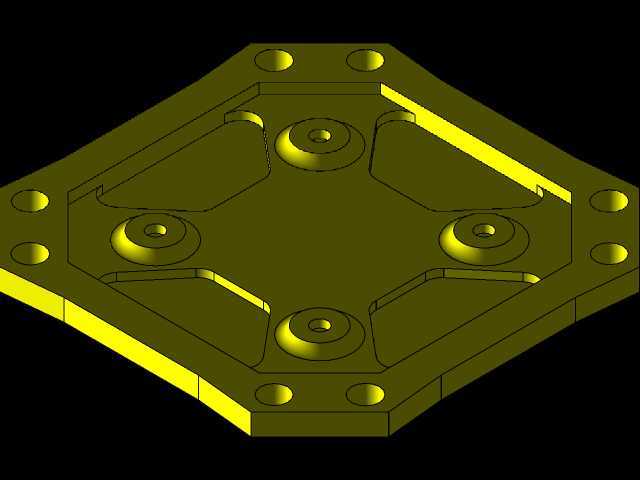

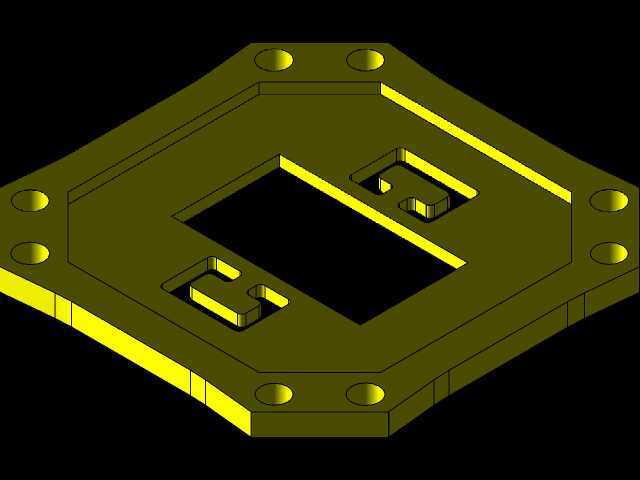

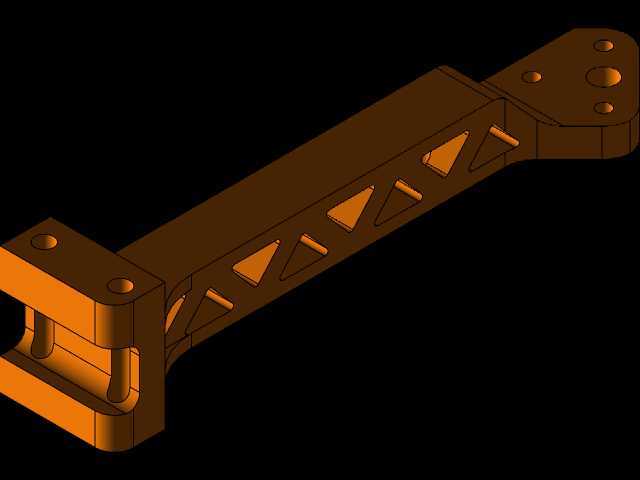

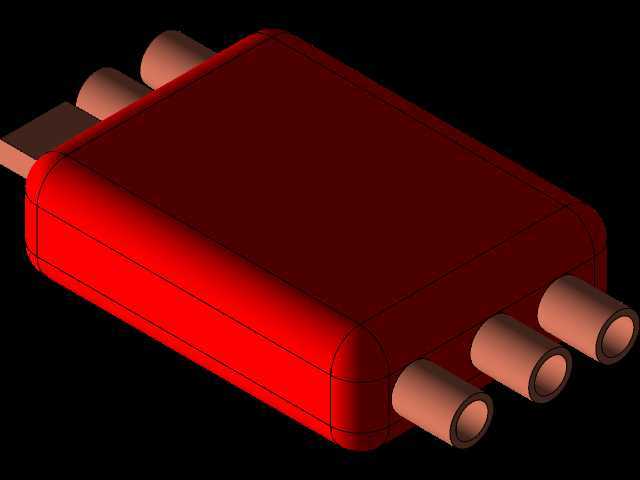

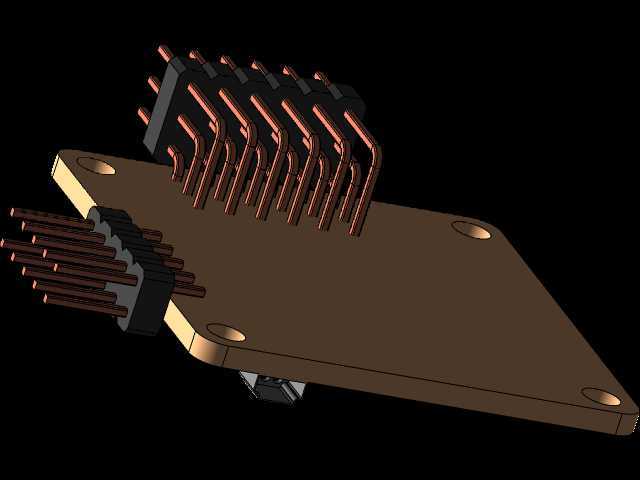

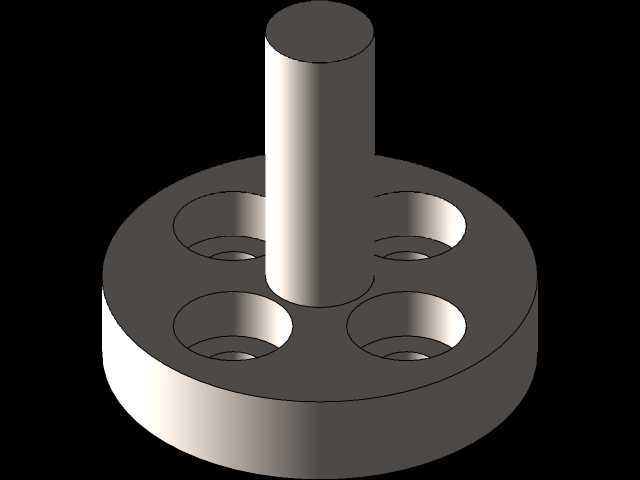

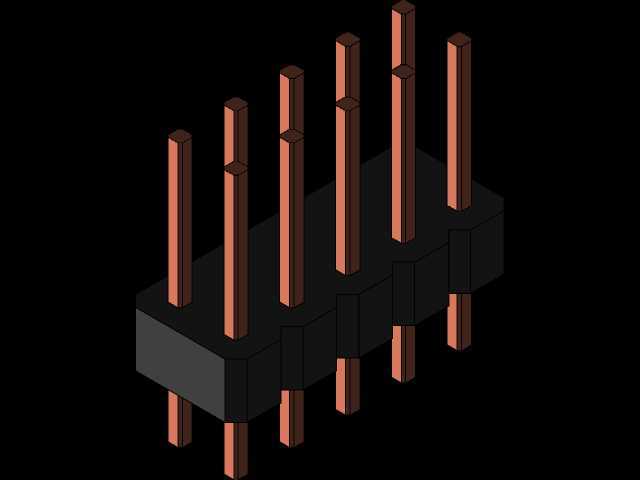

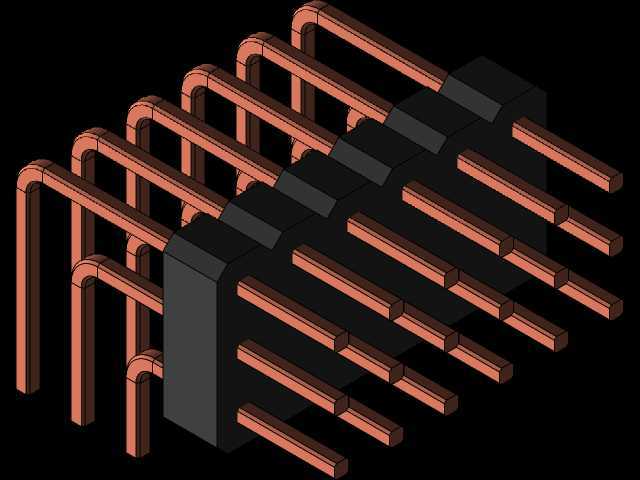

　　从功能特性来看，整机四个机臂呈X型对称分布，每个机臂末端直接固定无刷动力电机与螺旋桨，动力输出路径直接，没有多余的传动损耗，中心区域分层布置承载结构，下层预留飞控板、电调的安装孔位，上层设置电池安装位，把重量占比最高的电池布置在中心靠上位置，能有效降低整机转动惯量，提升飞行姿态调整的响应速度。机臂采用镂空减重设计，在保证结构刚度的前提下尽可能减少无效重量，避免多余负载消耗电池续航，每个机臂与中心板的连接位置都设置了定位凸台，组装时不需要反复测量定位，直接卡入凸台后用紧固件锁紧就能保证四个机臂的对称度，减少因安装偏差导致的动力配平问题。

　　设计过程中没有追求过度的性能冗余，而是优先考虑结构的易加工性与改装拓展性，中心板的上层预留了标准的安装孔距，后续可以直接加装摄像头模块、图传设备，不需要重新打孔修改机架结构，和设计预留的升级方向完全匹配。整机的安装边界充分考虑了常用零配件的通用尺寸，电机安装孔位适配市面上主流的22系列无刷电机，电池仓的尺寸可以容纳常规的2S-3S航模锂电池，飞控安装位兼容通用的迷你飞控板固定孔距，使用者不需要定制特殊规格的零配件，用市面上的通用航模配件就能完成整机组装。

　　尺寸设计上，机臂长度经过匹配测算，搭配对应尺寸的螺旋桨时，相邻两个旋翼的旋转平面不会出现重叠，避免桨叶打桨的风险，整机对角电机轴距控制在合理范围，既不会因为轴距过小导致飞行稳定性差，也不会因为轴距过大增加整机重量、降低操控灵活性。机架的所有棱角位置都做了倒角处理，避免组装过程中划伤线材或者操作人员，电调的走线槽直接集成在机臂内侧，组装时可以把动力线直接埋入槽内，避免线材外露被螺旋桨打到，也能减少飞行过程中的风阻。

　　在实际使用场景中，这类简易结构的飞行器除了教学实训用途，还可以作为小型环境监测、近距离航拍的基础载体，只要在预留的拓展位加装对应的功能模块，就能快速完成功能改装，不需要重新设计整机结构。结构设计时充分考虑了炸机维修的便捷性，单个机臂损坏时不需要更换整个机架，只需要拆下对应位置的紧固件更换损坏的机臂即可，维修成本远低于一体成型的机架结构。中心板的分层设计把动力线路和信号线路分开布置，减少强电对飞控信号的干扰，提升飞行过程中的稳定性，避免因为信号干扰出现飞控失控的问题。整机的重心设计严格落在四个旋翼的几何中心位置，电池安装位设置了可调节的固定槽，可以根据加装的不同模块重量微调电池位置，保证不同负载下的整机重心始终处于最优位置，减少飞控的姿态修正负担，提升飞行续航时间与操控手感。
