双耳铰接式三角安装支座结构设计

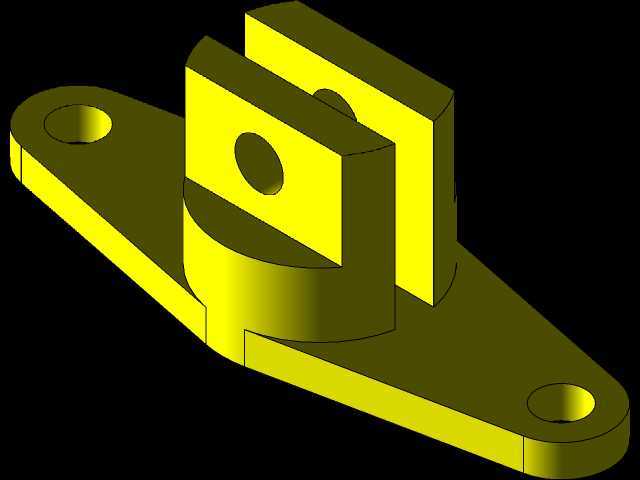

　　这类双耳铰接式三角安装支座，常应用在中小型自动化设备的连杆传动末端、轻工机械的摆动支撑点位，也可作为小型工装夹具的活动铰接基座，承担铰接件的径向载荷与小幅摆动导向作用，在气动执行元件的端部连接、输送线的挡料摆臂支撑场景中十分常见。从结构功能来看，底部三角延伸的两个安装耳片各开设同轴光孔，用于通过螺栓将整个支座固定在设备安装基面，两个安装孔的跨距经过受力校核，能避免单侧受力带来的支座偏转问题，安装基面与支座底部完全贴合，保证装配后无翘曲间隙，减少工作过程中的振动异响。上部的双耳开槽结构是核心功能区，槽宽匹配对应铰接连杆的端部厚度，双耳上的同轴通孔用于穿装铰接销轴，孔位与底部安装面的高度尺寸经过严格控制，

　　保证铰接后连杆的摆动行程不会与底部安装面产生干涉，槽底的圆弧过渡结构能有效降低应力集中，在承受交变摆动载荷时避免根部开裂。设计过程中首先确定铰接点的中心高度，这一尺寸直接关联配套连杆的摆动半径，需要结合整套机构的行程需求反推，再根据所配销轴的直径确定双耳的厚度与孔径，双耳的厚度需满足销轴的剪切强度配套要求，避免长期摆动后耳片出现变形胀孔。底部安装边的轮廓采用三角延展形式，相比圆形安装座能在相同安装空间下获得更大的支撑跨距，同时减少不必要的材料去除，降低零件整体重量，两个安装孔的位置避开上部铰接结构的正下方，方便装配时扳手操作，预留足够的紧固件操作空间。零件的所有棱边都做了小倒角处理，既去除加工毛刺避免装配划伤，

　　也能在装配铰接件时起到导向作用，槽口的倒角方便连杆端部顺利插入双耳槽内，安装孔的孔口倒角适配螺栓头的沉放，保证螺栓装配后头部不突出安装面。从安装边界来看，该支座的整体外轮廓在安装面的投影为带圆角的三角形，最大宽度对应两个安装孔的中心连线方向，安装时需要在基面预留对应尺寸的平整区域，安装孔的孔径适配常用的内六角圆柱头螺栓，装配后支座的上部双耳结构垂直于安装面，铰接销轴的轴线平行于安装面，保证摆动方向与设计预期一致。这类支座在实际使用中，通常会在铰接孔内加装铜套或者自润滑轴承，降低销轴与孔壁的磨损，延长零件使用寿命，双耳槽的宽度公差控制在合理范围，既保证铰接件能灵活转动，又不会出现过大的轴向窜动，影响整套机构的传动精度。

　　设计时还考虑了加工工艺性，所有结构都可通过常规的铣削、钻削工序完成，无需特殊工装，底部安装面的平面度要求、铰接孔的同轴度要求都在常规机加工能达到的精度范围内，适合小批量加工生产，也可根据实际使用场景选用不同的材料，承受较大载荷时选用45号钢调质处理，载荷较小的场景也可采用铝合金材料降低整体重量。
