带多向通孔的斜切槽块状机械练习构件

　　这类带多向通孔与斜切槽的块状构件，常出现在机械基础技能训练、小型工装定位模块以及非标设备的辅助连接单元场景中，很多刚接触结构设计的从业者在建模练习阶段都会接触类似构型，它的结构逻辑完全贴合实际工业场景里的零件设计思路，没有多余的装饰性特征，每一处结构都对应明确的功能需求。从实际用途来看，这类构件如果作为训练件使用，核心是帮助建模者掌握拉伸、切除、异型孔向导、基准面偏移这些基础建模指令的组合应用，理解不同特征之间的几何约束关系；如果落地到实际设备中，它可以作为小型工位的定位挡块，三个不同方向的通孔分别用于穿装固定螺栓、接入定位销或者走小型气路管路，斜切的槽位可以用来卡装楔形压块，在工装夹具里实现对异形工件的侧向顶紧，也可以作为小型传动机构的行程限位块，斜切面刚好匹配运动件的端面轨迹，避免硬接触造成的构件磕碰损伤。

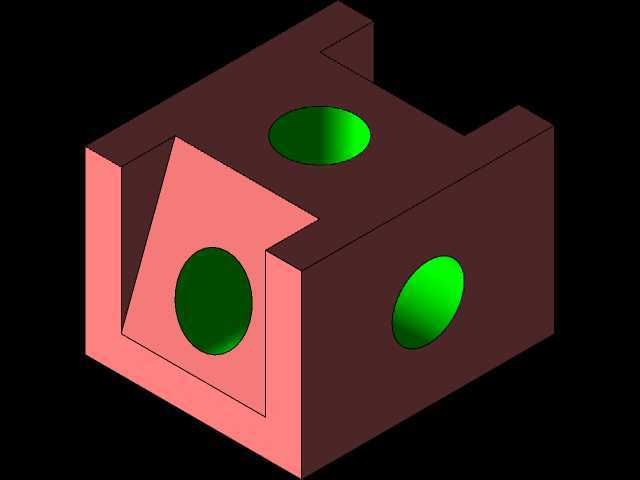

　　在功能特性上，这个构件的主体采用方块基体做减法设计，整体刚性充足，三个通孔分别分布在顶面、正面斜切面以及侧立面，孔位的轴线互相垂直或者与斜切面保持垂直，保证穿装的紧固件或者管路不会出现偏载受力，斜切槽的深度刚好控制在基体厚度的三分之二位置，既留出了足够的卡装空间，又不会因为切除量过大导致整体结构强度不足，槽体的两个侧边保留了等厚的立边，能够承受侧向的压紧力而不发生形变。设计这类构件的时候，首先要确定安装边界的尺寸，通常这类块状零件的安装基面会选在没有开孔的底面，底面的平面度公差要控制在0.02mm以内，保证安装后不会出现翘曲，三个通孔的位置要避开安装时的压紧点，孔边要做0.5mm的倒角处理，去除机加工产生的毛刺，也方便紧固件顺利穿入。斜切面的角度通常设置为45度，这个角度既方便铣削加工，也能保证卡装在槽内的楔形块受力方向与安装面保持合理夹角，不会出现自锁失效或者受力滑脱的问题。

　　从安装边界来看，这类构件的整体外形尺寸通常控制在80mm×60mm×50mm这个区间内，属于小型块状零件，安装时只需要在对应安装板上预制两个对应顶面通孔的螺纹孔，就可以完成主体固定，侧立面的通孔可以根据实际使用需求选择安装定位销或者接通气路，正面斜切面上的通孔主要用于连接压紧元件，不需要额外的避让空间，整体占用的安装空间很小，适合在紧凑的工装台面上布置。建模过程中需要注意，斜切面的绘制要先建立偏移基准面，再在基准面上绘制切除轮廓，避免直接在实体面上做斜切导致特征报错，三个通孔的孔口倒角要在孔特征完成后统一添加，保证倒角尺寸一致，槽体的内侧转角要保留0.2mm的圆角，避免机加工时出现应力集中，也能减少热处理过程中产生裂纹的风险。这类构件虽然结构简单，但是涵盖了机械零件设计里最基础的特征组合逻辑，不管是作为建模练习的素材，还是作为实际设备里的功能零件，都能体现结构设计里“功能优先、工艺可行、安装便捷”的核心原则，很多复杂的箱体类、支座类零件，本质上都是这类基础块状构件的特征延伸，把这类基础构型的设计逻辑摸透，后续处理复杂结构的时候也能更快理清特征之间的约束关系，避免出现建模特征混乱、工艺无法落地的问题。在实际加工场景中，这类零件通常采用45号钢作为毛坯，经过铣削外形、铣斜槽、钻孔、倒角、表面发黑处理就可以投入使用，加工工序简单，成本低廉，更换维护也很方便，在小型自动化设备的工装模块里应用十分广泛，很多装配线上的快速定位工位都会用到类似结构的挡块，只是会根据实际的工件尺寸调整槽宽、孔位以及斜切角度，核心的结构逻辑和这个练习构件是完全一致的。
