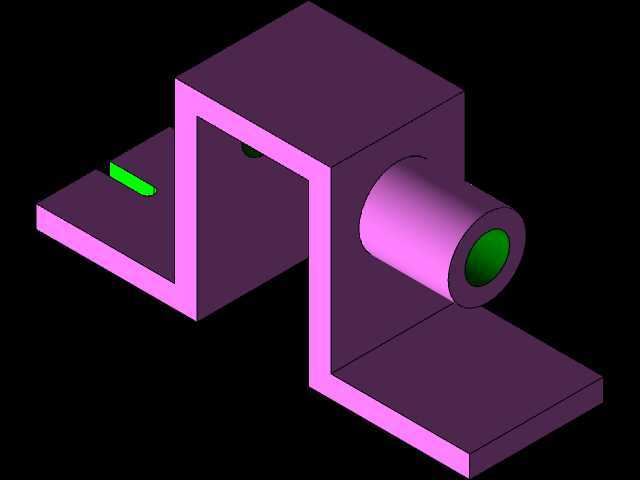

Z型弯折支架带同轴凸台结构练习构件

　　该构件属于机械结构设计入门阶段的典型练习载体，核心结构为Z型连续弯折的支撑基体，单侧伸出同轴空心圆柱凸台，整体结构兼顾支撑定位与轴类部件对接功能，在小型工装夹具、简易检测治具、教学实验台架中常作为模块化连接单元使用。从实际应用场景来看，这类构件常出现在轻工自动化生产线的侧边定位模块中，Z型弯折的上下两个平行安装面可分别贴合设备机架板面与待承载的小型功能组件，伸出的空心凸台可穿入定位销轴、微型导杆或者气路接头，实现相邻部件的同轴定位，避免装配时出现径向错位。设计过程中首先要明确安装边界，上下两个平行安装面的平面度需要控制在合理公差范围内，保证与贴合面的接触面积不低于设计值，防止长期受载后出现应力集中导致的弯折变形；

　　Z型弯折的垂直连接段与上下安装面的垂直度需要严格把控，否则会导致伸出的圆柱凸台轴线与安装基准面出现偏角，直接影响后续穿装部件的同轴度。圆柱凸台部分采用空心结构，一方面可以降低整体构件重量，减少材料消耗，另一方面内孔可作为穿装通道，满足走线、穿轴或者通气的需求，凸台与Z型基体的连接位置做了自然过渡，没有尖锐棱角，可避免应力集中导致的连接部位断裂，在承受径向载荷时能将力均匀分散到基体的垂直连接段上。从安装适配性来看，上下两个安装面可根据实际使用需求加工安装孔位，既可以通过螺栓锁紧固定在机架上，也可以采用焊接方式与其他钣金构件做永久连接，凸台的外径尺寸与常规微型轴承、导套的内径适配，不需要额外加工转接件就可以直接配套标准件使用。

　　在建模逻辑上，这类构件优先采用基体拉伸做出Z型的主体轮廓，再通过凸台拉伸生成圆柱部分，最后对空心内孔做切除处理，弯折处的圆角半径需要根据板材厚度匹配，避免折弯加工时出现开裂或者回弹超差的问题，实际生产中如果采用钣金工艺加工，需要提前计算折弯扣除值，保证弯折后上下安装面的间距尺寸符合设计要求，如果采用机加工方式制作，则需要一次装夹完成凸台外圆与内孔的加工，保证同轴度公差。这类构件虽然结构简单，但涵盖了机械结构设计中最基础的支撑、定位、连接三类核心功能，练习过程中需要重点关注基准面的选择、形位公差的标注、工艺可行性的校验，很多复杂的箱型支架、安装座结构都是从这类基础构型演变而来，掌握这类构件的设计要点，

　　能为后续复杂装配体的设计打下扎实基础。在实际选型使用时，需要根据承载的载荷大小选择对应厚度的基材，若用于有耐腐蚀要求的场景，可选择不锈钢或者铝合金材质，若用于普通室内设备场景，采用常规Q235板材做表面喷塑处理即可满足使用需求，凸台内孔的尺寸公差需要根据穿装部件的配合要求选择，间隙配合可降低装配难度，过渡配合可保证定位精度，设计时不需要额外增加冗余结构，在保证结构强度的前提下尽可能简化外形，减少加工工序与成本。
