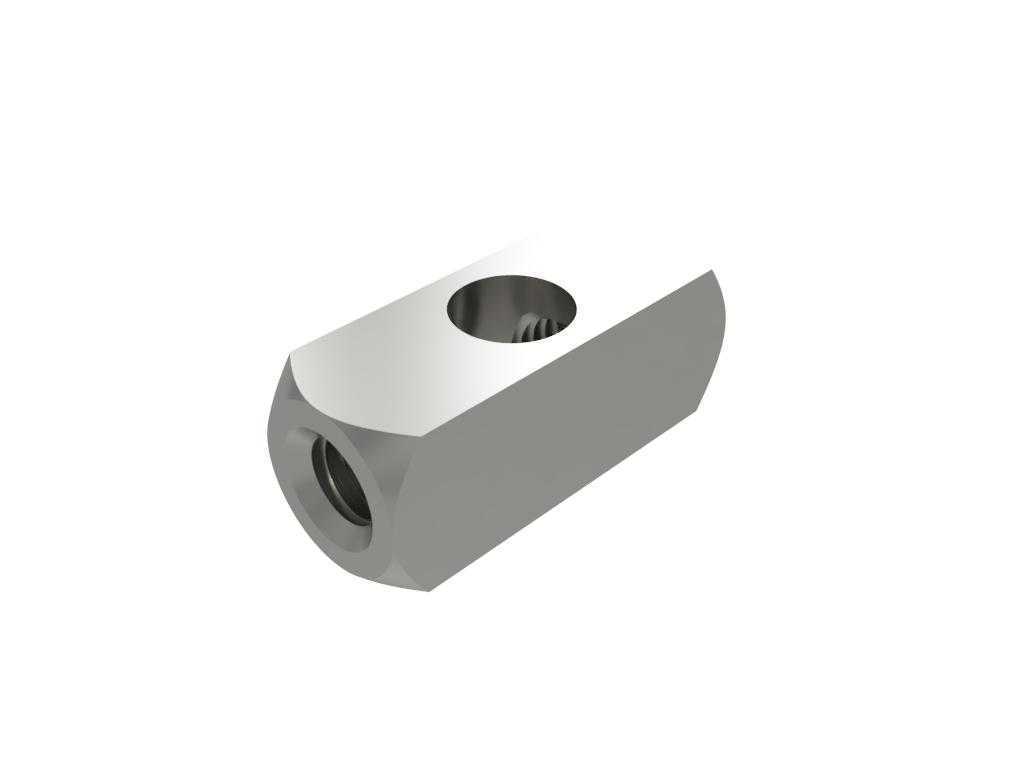

蔡司M3XXT180度双层立方体连接元件

　　在精密测量领域，三坐标测量机的夹具系统直接决定了工件装夹的稳定性与测量数据的可靠性，这款双层立方体连接元件正是为蔡司M3 XXT系列测量系统配套设计的核心装夹配件，主要用于测量工位上不同装夹模块之间的角度转接与刚性连接，适配180度双向装夹的布局需求，能够在复杂工件的测量流程中，为测头、定位块、支撑柱等组件提供稳定的安装基准。从实际应用场景来看，这类连接块多用于多工位批量测量的工装搭建环节，当需要在同一装夹基础上实现两个相向方向的测量点位布置时，无需额外搭建转接支架，直接通过该立方体的两个正交安装面即可完成组件固定，能够有效减少工装搭建的累计误差，避免多段转接带来的刚性不足问题，尤其适合小型精密零部件的批量检测场景，

　　比如3C电子精密结构件、汽车小型冲压件、液压阀块小件等工件的测量装夹，能够在保证装夹强度的前提下，尽可能压缩工装占用的测量空间，给测头预留足够的运动行程。从功能特性上看，该元件采用对称式的立方体结构设计，主体为整块金属材质加工而成，不存在拼接结构带来的间隙误差，两个相互垂直的安装孔分别对应180度双向的组件连接需求，其中顶面的螺纹孔用于垂直方向的测头或者支撑杆连接，侧面的通孔用于水平方向的接长杆锁紧，孔位的同轴度、端面的垂直度都按照测量工装的精度要求做了公差控制，安装后两个方向的组件轴线能够保持严格的空间垂直关系，不会因为连接偏差导致测头运动轨迹出现偏移。设计思路上，这款元件没有采用多余的减重或者装饰结构，整体以功能优先为核心，

　　所有的棱边都做了小尺寸的倒角处理，既避免安装过程中锐边划伤操作人员，也能够去除加工过程中产生的毛刺，保证两个安装端面能够与对接组件完全贴合，不会因为毛刺垫起导致安装倾斜。外形尺寸方面，该立方体的整体轮廓紧凑，不会在测量空间内形成过多的遮挡，安装边界清晰，对接的杆件直径与M3规格的螺纹完全匹配，安装时只需要将对应规格的接杆插入孔位，通过侧面或者端面的锁紧螺钉即可完成固定，不需要额外的定制转接件，能够与同系列的其他蔡司测量工装配件实现通用互换。在实际使用过程中，这类连接块的刚性表现直接影响测量重复性，该元件的实体结构设计能够保证在测头快速移动触发测量的过程中，不会因为接触力产生微变形，避免测量数据出现离散性过大的问题，

　　同时180度双层的布局设计，能够让两个方向的安装组件保持合理的间距，不会出现安装干涉的情况，当需要搭建多层装夹结构时，也可以通过多个该元件的组合，拓展出更多方向的装夹点位，适配不同形状工件的装夹需求。不同于普通的工业连接块，这款元件的所有加工面都做了精密磨削处理，表面粗糙度能够满足测量工装的精度要求，长期使用后也不会因为表面磨损导致安装精度下降，孔位内部的螺纹加工精度符合精密紧固件的配合要求，锁紧后不会出现松动移位的情况，即使在频繁更换工装的测量场景下，也能保持稳定的连接精度。
